| Номер в госреестре | 22145-12 |
| Наименование СИ | Преобразователи измерительные переменного тока |
| Обозначение типа СИ | Е842А, Е842С |
| Изготовитель | ООО "Фирма "Алекто-Электроникс", г.Омск |
| Год регистрации | 2012 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные переменного тока Е842А, Е842С предназначены для измерений силы переменного тока и линейного преобразования измеренного значения в выходной унифицированный сигнал силы постоянного тока.
Преобразователи могут применяться в составе автоматизированных систем управления на промышленных объектах.
Преобразователи выполнены как щитовые приборы и могут устанавливаться в шкафах, закрытых распределительных щитах, комплектных распределительных устройствах на рейку монтажную ТН-35-7,5 ГОСТ Р МЭК 60715-2003 или непосредственно на панель. Преобразователи изготовляют следующих модификаций:
- Е842А - для измерения силы переменного тока (от 0 до 0,5/ от 0 до 1,0/ от 0 до 2,5/ от 0 до 5,0) А; выходной ток от 0 до 5 мА;
- Е842С - для измерения силы переменного тока (от 0 до 0,5/ от 0 до 1,0/ от 0 до 2,5/ от 0 до 5,0) А; выходной ток от 0 до 20 мА.
Преобразователи выполнены по схеме прямого преобразования и относятся к преобразователям выпрямительного типа. Входная и выходная цепи гальванически развязаны. Напряжение питания не требуется.

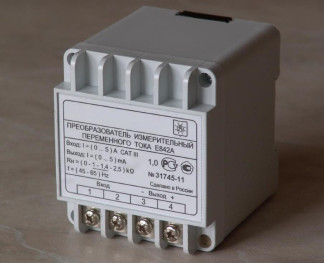

Фотография общего вида преобразователя приведена на рисунке 1.
Основные технические характеристики преобразователей и пределы допускаемой основной погрешности приведены в таблицах 1, 2.
_Таблица 1_
| Тип | Входной ток, А | Выходной ток, мА | Сопротивление нагрузки, Ом |
| Е842А | 0 - 0,5 0 - 1,0 0 - 2,5 0 - 5,0 | 0 - 5 | 0-1000 - 1400 - 2500 |
| Е842С | 0 - 20 | 0 - 200 - 300 - 500 | |
| Примечание - Нормальная область значений сопротивления нагрузки выделена подчеркиванием | |||
Таблица 2
| Наименование параметра | Значение | |
| Е842А | Е842С | |
| Пределы допускаемых значений основной приведенной погрешности, % | ± 1 | ± 0,5 |
| Амплитуда пульсаций выходного сигнала, %, не более | 0,1 | 0,2 |
| Время установления рабочего режима, мин, не более | 5 | 10 |
| Время установления выходного сигнала, с, не более | 1 | |
| Мощность, потребляемая от измерительной цепи, В-А, не более | 1,0 1,5 | |
Пределы допускаемых значений погрешности при значении коэффициента n-й гармонической составляющей тока К(П) , равном 5 %, не более:
- для четных гармоник (n= 2; 4; 6; 8).................................±1 %;
- для нечетных гармоник (n= 3; 5; 7; 9).............................. ± 2 %.
Пределы допускаемых значений дополнительных погрешностей, вызванных воздействием влияющих величин, приведены в таблице 3.
Таблица 3
| Наименование и размерность влияющей величины | Значение влияющей величины | Пределы допускаемых значений дополнительной погрешности, % |
| Температура окружающего воздуха, °С | от минус 30 до 50 | ± 0,4 на каждые 10°С |
| Относительная влажность воздуха, % | 95 | ± 0,5 |
| Внешнее переменное магнитное поле напряженностью, А/м | 400 | ± 0,5 |
| Частота входного сигнала, Гц | от 45 до 65 | ± 0,5 |
| Сопротивление нагрузки, Ом Е842А Е842С | от 0 до 1000; св. 1400 до 2500 включ. от 0 до 200; св. 300 до 500 включ. | ± 0,5 ± 0,25 |
Габаритные размеры, мм....................................................................................70х80х77
Масса, кг, не более 0,3
Средний срок службы, лет 10
Средняя наработка до отказа, ч 50000 Рабочие условия применения :
диапазон рабочих температур................................................от минус 30 до плюс 50 °С
относительная влажность воздуха......................................95 % при 35 °С
атмосферное давление..................................................................от 84 до 106,7 кПа
Степень защиты оболочки IP20 по ГОСТ 14254-96
Требования безопасности по ГОСТ Р 52319-2005. Категория измерений III. Степень загрязнения 2. Номинальное напряжение измеряемой цепи 230 В
Требования к электромагнитной совместимости по нормам для оборудования класса А в соответствии с ГОСТ Р 51522-99
Знак утверждения типа наносится типографским способом на крышке преобразователя и в левом верхнем углу паспорта преобразователя.
В комплект поставки входят: преобразователь (1 шт.), паспорт (1 экз.), руководство по эксплуатации 49501860.3.0009РЭ, методика поверки 49501860.3.0009МП, упаковка индивидуальная (1 шт.), фиксатор (1 шт.).
осуществляется в соответствии с документом 49501860.3.0009МП "Преобразователи измерительные переменного тока Е842А, Е842С. Методика поверки", согласованным с ГЦИ СИ ФГУП «ВНИИМС» 20.11.2001.
Перечень основного оборудования для поверки: источник стабилизированных напряжений ИСН-1; амперметр Д5100 (конечное значение диапазона измерений 5 А (2,5 А), класс точности 0,1); амперметр Д5099 (конечное значение диапазона измерений 1,0 А (0,5 А), класс точности 0,1); вольтметр универсальный В7-46 (ПГ ± [0,025 + 0,02(Ur/U - 1)] на пределе измерения постоянного напряжения 2 В); катушка электрического сопротивления Р331 100 Ом, класс точности 0,01.
Метод измерений приведён в п.2.3 документа 49501860.3.0009РЭ «Преобразователи измерительные переменного тока Е842А, Е842С. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным переменного тока Е842А, Е842С
1 ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
2 ГОСТ 8.009-84. Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений.
3 ТУ 4227-007-49501860-00. Преобразователи измерительные переменного тока Е842А, Е842С. Технические условия
