Весы электронные бункерные COMPUWEIGH, 98056-26

Весы электронные бункерные COMPUWEIGH (далее - весы) предназначены для взвешивания порций сыпучих материалов, зерновых и масличных культур, и измерения их общей массы как суммы масс отдельных порций (доз).

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	98056-26
Наименование СИ	Весы электронные бункерные
Обозначение типа СИ	COMPUWEIGH
Изготовитель	«CompuWeigh Corp.»
Год регистрации	2026
Срок свидетельства	23.03.2031
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия весов основан на преобразовании деформации тензорезисторного весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести материалов, в аналоговый электрический сигнал, с последующим аналого-цифровым преобразованием и обработкой данных с дальнейшим определением значения массы материала в индикаторе, отображением результата взвешивания на дисплее индикатора. Контроллер считывает показания массы с индикатора, управляет процессом загрузки/выгрузки весового бункера в соответствии с логикой программного обеспечения, а также отображает результаты взвешивания на мониторе.

Весы имеют модульную конструкцию, состоящую из следующих функциональных узлов:

- взвешивающий модуль (Т.2.7.5 ГОСТ Р 8.900-2015) включает в себя рамную конструкцию, грузоприемное устройство (Т.2.1.1 ГОСТ Р 8.900-2015, далее — ГПУ), выполненное в виде накопительного бункера с устройствами загрузки или выгрузки материала, подвешенного на три весоизмерительных датчика (Т.2.7.1 ГОСТ Р 8.900-2015);

- электронное устройство (Т.2.2.1 ГОСТ Р 8.900-2015), которое представляет собой индикатор (Т.2.7.2 ГОСТ Р 8.900-2015) (далее - индикатор), суммирующее показывающее устройство (Т.4.3 ГОСТ Р 8.900-2015) и цифровое устройство в виде монитора (Т.2.2.4 ГОСТ Р 8.900-2015). Электронное устройство устанавливается отдельно в отапливаемом помещении.

В весах используются датчики тензорезисторные весоизмерительные STFC, производство «Dini Argeo S.r.l.», Италия.

В весах используется индикатор ZM401 производство «Avery Weigh-Tronix», США.

В качестве суммирующего устройства в весах используется контроллер CD-4000 (далее - контроллер), производство «CompuWeigh Corp.», США, который обеспечивает выполнение следующих функций:

- управление задвижками, наполнение бункера и опустошение;

- суммирование массы порций;

- вывод результатов взвешивания на внешнее электронное устройство (принтер);

- регистрацию, хранение результатов измерений массы материала.

Весы оснащены устройствами:

- полуавтоматической установки нуля (Т.2.4.2 ГОСТ Р 8.900-2015);

- автоматической установки нуля (Т.2.4.3 ГОСТ Р 8.900-2015);

- автоматического слежения за нулем (Т.2.4.5 ГОСТ Р 8.900-2015).

Весы представляют собой весы автоматические дискретного действия для суммарного учета по ГОСТ Р 8.900-2015 и оснащенные неавтоматическим (статическим) режимом работы.

Металлическая маркировочная табличка крепится на внешний корпус бункерных весов, на индикатор и контроллер и содержит следующие основные данные:

- наименование весов;

- торговая марка изготовителя или его полное наименование;

- заводской номер в буквенно-цифровом формате;

- знак утверждения типа;

- класс точности по ГОСТ Р 8.900-2015;

- максимальный объем Маx;

- минимальный объем Min;

- минимальная суммарная нагрузка Emin;

- интервал шкалы суммирования dt;

- год выпуска.

В целях предотвращения от несанкционированного вмешательства проводится пломбирование индикатора свинцовыми пломбами, нанесенными на крепежные винты. Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

Общий вид весов представлен на рисунке 1, индикатора и контроллера на рисунке 2. Места нанесения маркировочной таблички, заводского номера и знака утверждения типа представлены на рисунке 1 и 5.

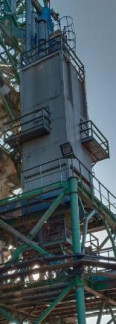

Рисунок 1 - Общий вид ГПУ весов

Место нанесения маркировочной таблички

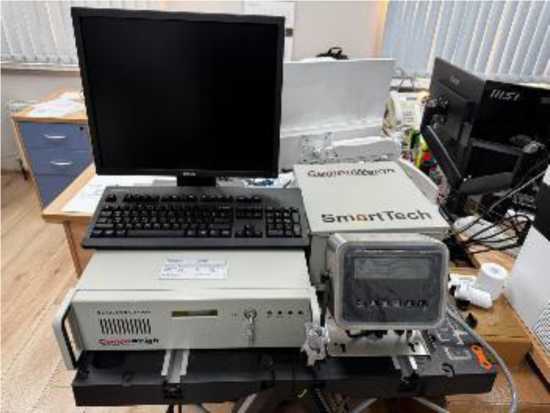

Рисунок 2 - Общий вид индикатора, контроллера и монитора

Место нанесения маркировочной таблички

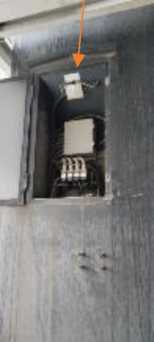

Рисунок 3 - Места нанесения маркировочной таблички

Место нанесения свинцовых пломб

Рисунок 4 - Схема пломбировки индикатора от несанкционированного доступа

Нанесение знака поверки на средство измерений предусмотрено. Через отверстия в головках винтов на задней панели индикатора пропускается проволока, концы которой соединяются и пломбируются свинцовой пломбой. На пломбу наносится оттиск знака поверки.

Наименование изготовителя Наименование весов Заводской номер	CompuWeigh Corp. Весы электронные бункерные COMPUWEIGH J8019-1 <_________
Вид взвешиваемого материала Максимальный объем (Мах), кг	6850
Минимальный объем (Min), кг	1500
Интервал шкалы суммирования (dt), кг	5
Минимальная суммарная нагрузка £min	5000
Класс точности весов по ГОСТ Р 8.900-2015	0,2
Год выпуска	2025

Место

нанесения

знака

утверждения типа

Место

нанесения

заводского номера

Рисунок 5 - Общий вид маркировочной таблички

Программное обеспечение

Программное обеспечение (далее ПО) весов является встроенным, т.е. используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Программное обеспечение выполняет функции по сбору, передаче, обработке измерительной информации, установлено на индикатор ZM401.

Для идентификации данных ПО необходимо войти в меню индикатора во вкладку Version.

Защита от несанкционированного доступа к параметрам настройки и калибровки весов осуществляется с помощью пароля, а также пломбирования индикатора

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	AWT30-500208-
Номер версии (идентификационный номер) ПО	не ниже 2.4.X.X1)
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-
1) Обозначение Х принимает значения от 0 до 9 и не относится к метрологически значимой части ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Значение максимальной нагрузки (Мах), кг	6850
Значение минимальной нагрузки (Min), кг	1500
Цена деления шкалы суммирования (dt), кг	5
Минимальная суммарная нагрузка Xmin=dt*1000, кг	5000
Класс точности весов по ГОСТ Р 8.900-2015*	0,2; 0,5; 1; 2
Пределы допускаемой погрешности измерений массы при статическом взвешивании, кг в диапазоне: - от 1500 до 2500 кг - св. 2500 до 6850 кг	±2,5 ±5,0
Пределы относительной допускаемой погрешности измерений массы не менее минимальной суммируемой нагрузки (£min), округлённые до ближайшего значения массы с учётом цены деления шкалы суммирования (dt) при поверке в зависимости от класса точности по ГОСТ Р 8.900-2015, в % от измеряемой массы: - для весов класса точности 0,2 - для весов класса точности 0,5 - для весов класса точности 1 - для весов класса точности 2	±0,1 ±0,25 ±0,5 ±1,0
* Примечание - класс точности определяется при первичной поверке при испытании на материале и наносится на маркировочную табличку после первичной поверки
