| Номер в госреестре | 98054-26 |
| Наименование СИ | Датчики деформации струнные |
| Обозначение типа СИ | SG |
| Изготовитель | Общество с ограниченной ответственностью Научно-технический центр «Комплексные системы мониторинга» |
| Год регистрации | 2026 |
| Срок свидетельства | 23.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики деформации струнные SG (далее - датчики) предназначены для измерений относительных деформаций растяжения и сжатия в железобетонных конструкциях.
Принцип действия датчиков основан на измерении резонансной частоты колебаний струны, натянутой в их теле.
Конструктивно датчики состоят из следующих основных компонентов: трубка из нержавеющей стали, измерительный блок, закреплённый по центру трубки, и анкерные блоки на концах датчиков.
Внутри трубки находится натянутая струна, прикреплённая к анкерным блокам на концах трубки. Изменение расстояния между анкерными блоками на концах датчиков приводит либо к увеличению, либо к уменьшению натяжения струны, что, в свою очередь, приводит к изменению ее резонансной частоты колебаний, считываемой электромагнитом, расположенным в измерительном блоке. Частота колебаний струны пропорциональна величине измеряемой деформации с учетом определенной постоянной. Выходной сигнал снимается с помощью измерительного усилителя (например, регистратора данных портативного VWANALYZER, рег. № в ФИФ ОЕИ 66170-16).
К настоящему типу средств измерений относятся датчики деформации струнные SG, выпускаемые в модификациях, которые различаются способами установки. Модификации ISSO-SG2-150, ISSO-SG2X-150, ISSO-SG3-150 используются для измерения деформаций на поверхности конструкции. Модификации ISSO-SG4-150, ISSO-SG4X-150, ISSO-SG4-250 используются для измерения деформаций в бетонных конструкциях. Общий вид датчиков представлен на рисунках 1 - 6.

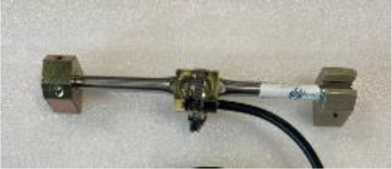

Рисунок 1 - Общий вид датчика модификации ISSO-SG2-150

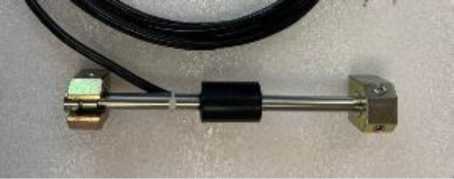

Рисунок 2 - Общий вид датчика модификации ISSO-SG2X-150

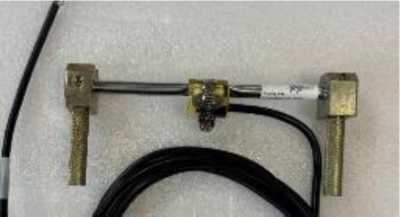

Рисунок 3 - Общий вид датчика модификации ISSO-SG3-150
Рисунок 4 - Общий вид датчика модификации ISSO-SG4-150

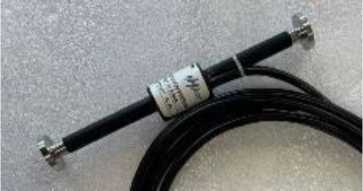

Рисунок 5 - Общий вид датчика модификации ISSO-SG4X-150

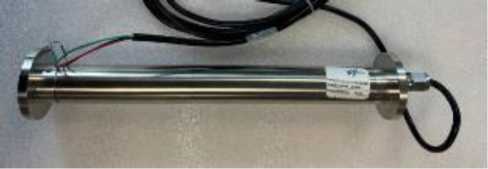

Рисунок 6 - Общий вид датчика модификации ISSO-SG4-250
Идентификация датчиков осуществляется методом визуального осмотра маркировочной этикетки, прикрепленной на трубку из нержавеющей стали, отображающей информацию о модификации датчика, заводском номере, дате изготовления.
Заводской номер в числовом и буквенном формате наносится типографским способом на маркировочную этикетку. Нанесение знака поверки на средство измерений не предусмотрено. Место нанесения маркировочной этикетки на примере датчика модификации ISSO-SG3-150 представлено на рисунке 7.

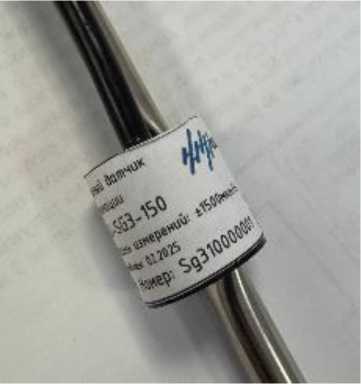

Рисунок 7 - Место нанесения маркировочной этикетки на примере датчика модификации
ISSO-SG3-150
Обозначение мест нанесения заводского номера на маркировочной этикетке представлены на рисунке 8.
Место нанесения
заводского номера

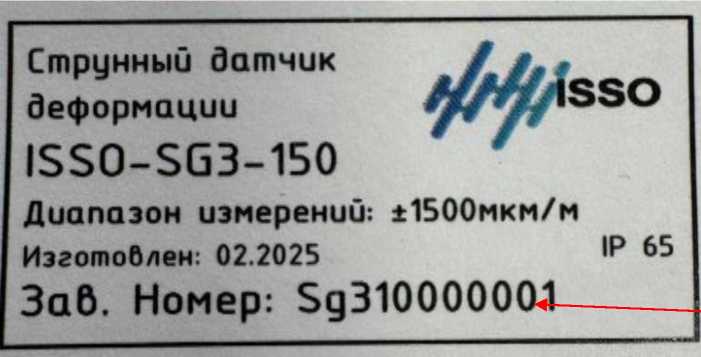

Рисунок 8 - Место нанесения заводского номера
Пломбировка датчиков не предусмотрена, предотвращение несанкционированного доступа к узлам датчиков достигается герметичной заливкой измерительного блока эпоксидной смолой.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификации | Модификация | |
| ISSO-SG2-150, ISSO-SG2X-150, ISSO-SG3-150, ISSO-SG4-150, ISSO-SG4X-150 | ISSO-SG4-250 | |
| Диапазон измерений относительной деформации на 1 м, мкм | от -1500 до 1500 | от -1250 до 1250 |
| Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений относительной деформации, % | ±0,1 | ±0,1 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | ||
| Модификации | Модификация | Модификация | |
| ISSO-SG2-150, ISSO-SG3-150, ISSO-SG4-150 | ISSO-SG4-250 | ISSO-SG4X-150, ISSO-SG2X-150 | |
| Диапазон выходного сигнала, Гц | от 620 до 1150 | от 1400 до 3400 | от 620 до 1150 |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +80 | ||
| Степень защиты по ГОСТ 14254-2015 | IP 65 | IP 68 | |
| Габаритные размеры (длинахдиаметр), мм, не более | 155x20 | 250x50 | 155x20 |
| Масса, кг, не более | 0,3 | 1,0 | 0,3 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, часов, не менее | 100000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Датчик деформации струнный SG | модификация в зависимости от заказа | 1 |
| Паспорт | _ | 1 |
| Формуляр | _ | 1 |
| Руководство по эксплуатации | 26.51.66-001-05877021-2024.РЭ1 26.51.66-001-05877021-2024.РЭ2 | 1 |
приведены в разделе 3 Руководства по эксплуатации 26.51.66-001-05877021-2024.РЭ1 «Руководство по эксплуатации. Датчик деформации струнный модель ISSO-SG2, SG2X, SG3», разделе 3 Руководства по эксплуатации 26.51.66-001-05877021-2024.РЭ2 «Руководство по эксплуатации. Датчик деформации струнный модель ISSO-SG4-150/SG4-250/SG4X».
ТУ 26.51.66-001-05877021-2024 «Датчики деформации струнные SG. Технические условия»
