| Номер в госреестре | 98052-26 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | Sekee RM |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное объединение «Технодар» |
| Год регистрации | 2026 |
| Срок свидетельства | 23.03.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры Sekee RM (далее - ротаметры) предназначены для измерений объемного расхода жидкостей и газов.
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились.
Положение поплавка передается на индикатор магнитным способом. Показание расхода отображается при помощи механического отсчетного устройства стрелочного типа. Ротаметры могут выпускаться с жидкокристаллическим дисплеем.
Ротаметры выпускаются с фланцевым, резьбовым или clamp присоединением к трубопроводу.
По способу монтажа на трубопровод ротаметры могут выпускаться в вертикальном или горизонтальном исполнении. В горизонтальном исполнении в ротаметре используется демпфирующее устройство.
Структура условного обозначения ротаметров представлена ниже.
Sekee RM | xXx | - | X ~
1 2
1 - номинальный диаметр, DN, от 15 до 200;
2 - идентификатор использования в отраслях:
R - применение в судовой отрасли
Р - общепромышленное применение
Ротаметры могут быть оснащены выходами: токовым (от 4 до 20 мА), HART, цифровым по протоколу ModBus.
Общий вид ротаметров представлен на рисунке 1. Серийный номер ротаметров наносится в буквенно-цифровом формате на отсчетное устройство методом печати, а также на металлическую табличку методом лазерной гравировки, которая крепится на корпус ротаметра. Макет таблички представлен на рисунке 3. Пломбировка от несанкционированного доступа обеспечивается нанесением защитной наклейки на крышку отсчетного устройства и корпуса в соответствии с рисунком 2. Нанесение знака поверки на средство измерений не предусмотрено.

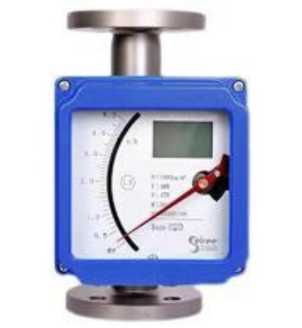

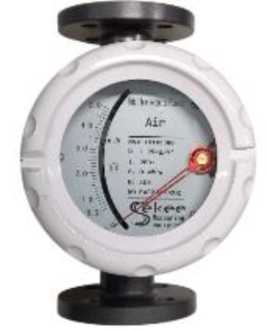

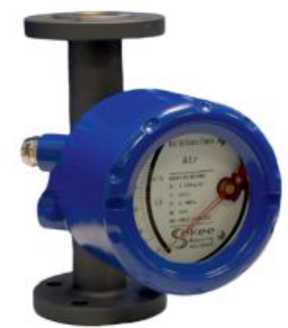

Рисунок 1 - Общий вид ротаметров
Место пломбировки от несанкционированного доступа

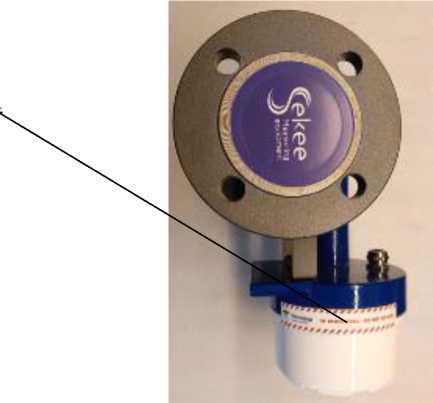

Рисунок 2 - Место пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа
ООО "Технодар" тел.: 8 800 250 00 16, https://sekee.ru
Measuring equipment
Sekee RM-XXX-X
Cep.№ .
Дата изгЛ XX.XXXX Погр. изм.: Х.Х % PN XX МПа, IPXX Питание: 24 V DC измеряемая среда:
Темп. мэм. среды от -XX до +ХХХ°С ТУ 26/51.52-001-86039744-2024
Место нанесения серийного номер;
Рисунок 3 - Место нанесения серийного номера и знака утверждения типа
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации ротаметров, осуществляет расчет объемного расхода. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в цифровой или аналоговый сигналы. Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО, не ниже | D8.XX |
| Примечание - «X» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости1), м3 /ч | от 0,01 до 200,0 |
| Диапазон измерений объемного расхода газов2), м3 /ч | от 0,3 до 3000,0 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений объёмного расхода жидкости и газа, % | ±2,5; ±1,53) |
| Пределы основной допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % | ±1 |
| Динамический диапазон | 1:10 |
| Пределы допускаемой дополнительной приведенной к диапазону токового выхода погрешности преобразования расхода в значение выходного унифицированного аналогового сигнала постоянного тока при отклонении температуры окружающей среды от 20 °С на каждые 10 °С, % | ±1 |
| 1) Диапазон объёмных расходов жидкости указан для воды при температуре 20 °С. 2) Диапазон объёмных расходов газа указан для воздуха при температуре 20 °С и давлении 101,3 кПа. 3) При специальной калибровке | |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр, DN | от 15 до 200 |
| Выходные сигналы: - токовый, мА - цифровой | от 4 до 20 RS-485 (Modbus); HART1) |
| Напряжение питания постоянного тока, В | от 18 до 32 |
| Потребляемая мощность, В^А, не более | 10 |
| Максимальное давление измеряемой среды, МПа | 10,0 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - длина - ширина - высота | 400 380 300 |
| Температура измеряемой среды, °С | от -40 до +180 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP67 |
| Условия эксплуатации: - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более | от -50 до +85 от 84 до 106,7 95 |
| 1) По заказу | |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 180000 |
на титульный лист паспорта и руководства по эксплуатации ротаметра типографским способом и на ротаметр методом лазерной гравировки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ротаметр | Sekee RM | 1 шт. |
| Паспорт | 26.51.52-001-86039744-2024.ПС | 1 экз. |
| Руководство по эксплуатации | 26.51.52-001-86039744-2024.РЭ | 1 экз. |
приведены в разделе 2. «Принцип работы и устройство ротаметра» руководства по эксплуатации.
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ТУ 26.51.52-001-86039744-2024 «Ротаметры Sekee RM. Технические условия»
