| Номер в госреестре | 98037-26 |
| Наименование СИ | Установки пикнометрические |
| Обозначение типа СИ | ПУ-ИнКС |
| Изготовитель | Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки пикнометрические ПУ-ИнКС (далее - установки) предназначены для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также в качестве рабочего эталона по Государственной поверочной схеме для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603 для поверки и калибровки поточных преобразователей плотности жидкости, измерительных каналов плотности комплексных средств измерений в условиях эксплуатации и в составе поверочных стендов в условиях лаборатории.
К данному типу относятся установки пикнометрические ПУ-ИнКС с заводскими номерами № 002, 003.
Принцип действия установок основан на пикнометрическом методе измерения плотности с использованием металлических напорных пикнометров ARCСO ANUBIS.
Сущность метода состоит в определении масс известных объёмов жидкости, отобранных в пикнометр из трубопровода или гидравлического контура поверочного стенда в два соединённых последовательно пикнометра при температуре и давлении в трубопроводе с исследуемой жидкостью. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости.
Конструктивно установки состоят из следующих основных частей: основного корпуса установки, электронных весов и набора гирь в транспортных кейсах. В основном корпусе установки размещен комплект металлических пикнометров, технологические трубопроводы, запорные краны, термокарманы для термопреобразователей, преобразователь давления, цифровой термометр в комплекте с термопреобразователями сопротивления и индикатор расхода. Также в корпусе установки размещаются гибкие рукава высокого давления с быстросъёмными соединениями. Корпус установки и кейсы для транспортировки весов и гирь выполнены из легких композитных материалов и снабжены ручками для переноски. При выполнении измерений плотности гибкие рукава высокого давления установки подключаются к трубопроводу с транспортируемой жидкостью или гидравлическому контуру поверочного стенда, в случае применения установки в условиях лаборатории.
В состав установок входят средства измерений утвержденного типа. Наименования типов средств измерений, входящих в комплект установок, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений, а также класс точности применяемых весов и гирь утвержденного типа приведены в таблице 4.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в цифровом формате наносится на пластину из нержавеющей стали на технологическом боксе установки (рисунок 2) методом лазерной гравировки.
Общий вид установки показан на рисунке 1.
Пломбирование установки не предусмотрено.

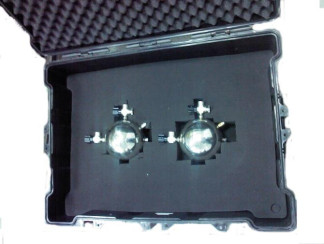

Рисунок 1 - Общий вид установки пикнометрической ПУ-ИнКС
Рисунок 2 - Макет пластины на технологическом боксе
Таблица 1 - Метрологические характеристики установок
| Наименование характеристики | Значение |
| Диапазон измерений плотности жидкости, кг/м3 | от 550 до 1200 |
| Границы доверительной абсолютной погрешности измерений плотности жидкости, кг/м3 | ± 0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - рабочее давление исследуемой жидкости, МПа, не более: | 10,0 |
| - температура исследуемой жидкости, °С | от 0 до +80 |
| - температура окружающей среды, °С: | |
| а) при отборе пробы жидкости в пикнометры | от -35 до +50 |
| б) при взвешивании пикнометров | по спецификации на весы |
| - относительной влажность окружающей среды, % не более: | |
| а) при отборе пробы жидкости в пикнометры | 100 |
| б) при взвешивании пикнометров | по спецификации на весы |
| Маркировка взрывозащиты | |
| - манометра электронного для точных измерений | 0Ex ia IIB T6 Ga X |
| - термометра цифрового малогабаритного | 0Ex ia IIA T6 Ga X |
| Масса установки, кг, не более | 50 |
| Габаритные размеры установки, мм (основной кейс), не более: | |
| - высота | 355 |
| - ширина | 560 |
| - длина | 860 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы установки, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 25000 |
наносится на пластину из нержавеющей стали на технологическом боксе установки методом лазерной гравировки, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка пикнометрическая в составе: | ПУ-ИнКС | 1 шт. |
| Пикнометры напорные, регистрационный № 95389-25 | ARCCO ANUBIS | 2 шт. |
| Термометр цифровой малогабаритный в комплекте с двумя термопреобразователями сопротивления, регистрационный № 68355-17 | ТЦМ 9410 / ТТЦ | 1 шт. |
| Манометр электронный для точных измерений, регистрационный № 61041-15 | МТИ-100 | 1 шт. |
| Индикатор расхода | _ | 1 шт. |
| Весы неавтоматического действия, регистрационный № 49845-12 | AJ | 1 шт. |
таблицы 4
| Наименование | Обозначение | Количество |
| Гири класса точности Е2 по ГОСТ OIML R 111-1-2009, регистрационный № 58020-14, 1 кг, 2 кг | _ | 3 шт. |
| Комплект технологических трубопроводов с запорной арматурой, двумя термокарманами для установки термопреобразователей сопротивления, с местом подключения преобразователя давления, гибкие шланги высокого давления с быстросъемными соединениями | _ | 1 комплект |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в п. 1.4 «Устройство и работа установки» руководства по эксплуатации «Установка пикнометрическая ПУ-ИнКС».
Государственная поверочная схема для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603.
