| Номер в госреестре | 98035-26 |
| Наименование СИ | Системы измерений габаритных размеров грузов автоматизированные |
| Обозначение типа СИ | Truck Inspector |
| Изготовитель | Общество с ограниченной ответственностью «АВТОМАТИКА-ВЕКТОР» |
| Год регистрации | 2026 |
| Срок свидетельства | 20.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений габаритных размеров грузов автоматизированные Truck Inspector (далее - системы) предназначены для бесконтактных измерений габаритных размеров (длины, ширины, высоты) грузов.
Принцип действия систем заключается в определении координат точек с помощью 2D сканеров на поверхности грузов при движении. Процесс реализуется посредством измерений расстояния до всех определяемых точек с помощью лазерных сканеров. Лазерные сканеры расположены таким образом, чтобы получить наибольшее количество точек на поверхности груза при движении. Программное обеспечение (далее - ПО) систем проводит обработку полученных точек на поверхности груза, совмещает их в пространстве, строит трехмерное изображение и на основании математической модели, заложенной в ПО, проводит измерения габаритных размеров (длины, ширины, высоты) грузов.

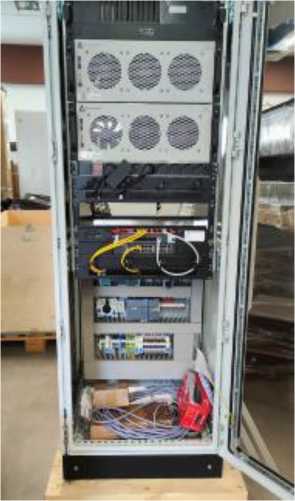

Системы состоят из пяти датчиков типа LiDAR (далее - датчики), четырех видеокамер, расположенных на двух П-образных рамах, серверного шкафа, в котором устанавливаются компьютер со специальным ПО, коммутатор Ethernet, блоки питания.
В процессе измерения транспортное средство (далее - ТС) последовательно проезжает сквозь первую и вторую рамы. Три датчика на первой раме предназначены для получения контуров ТС в плоскости, перпендикулярной движению, по одному датчику на первой и второй раме предназначены для отслеживания продольного перемещения ТС.
Видеокамеры устанавливаются на первой раме и предназначены для фотофиксации ТС с разных сторон, одна из видеокамер имеет функцию распознавания государственного регистрационного номера ТС.
Датчики и видеокамеры передают текущие данные на компьютер по сети Ethernet.
Общий вид систем представлен на рисунке 1.
Заводской номер наносится типографским способом или методом лазерной гравировки на металлическую маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр. Маркировочная табличка наклеивается на корпус серверного шкафа, на переднюю дверь или боковую стенку. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование систем не предусмотрено.

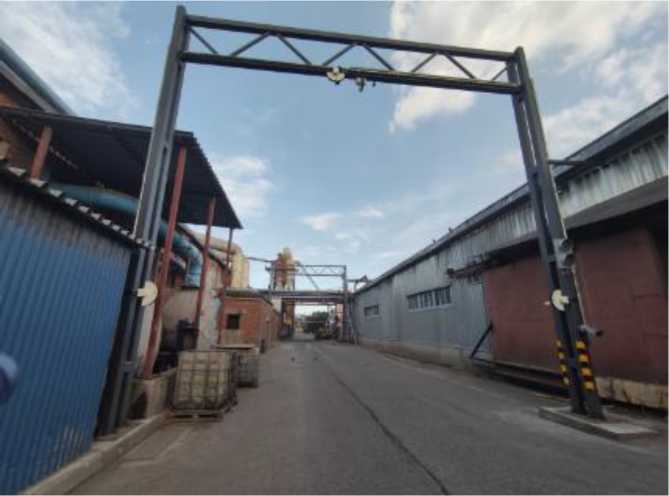

Рисунок 1 - Общий вид систем

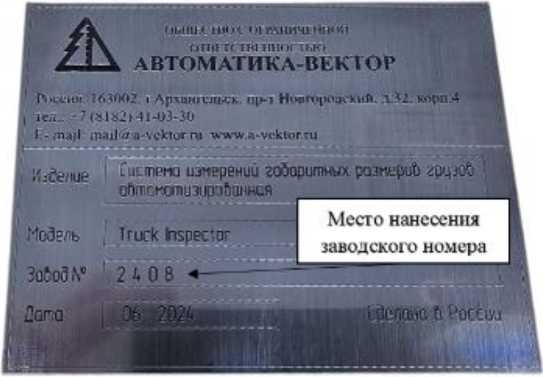

Рисунок 2 - Место нанесения заводского номера
Системы имеют встроенное и внешнее программное обеспечение (далее - ПО).
Внешнее ПО TrackInspector, предназначенное для считывания показаний, устанавливается на первый персональный компьютер (далее - ПК), на котором так же находятся база данных и веб-сервер отсчетов. Метрологически значимая часть внешнего ПО защищена и может быть изменена только на предприятии-изготовителе. Идентификационные данные внешнего ПО приведены в таблице 1.
Встроенное ПО TrackInspectorScanner устанавливается на второй персональный компьютер в серверном шкафу и используется для преобразования измеренных величин в числовое значение габаритных размеров. Метрологически значимая часть встроенного ПО защищена и может быть изменена только на предприятии-изготовителе. Идентификационные данные встроенного ПО приведены в таблице 2.
Метрологически значимые части внешнего и внутреннего ПО находятся в защищенной от перезаписи или стирания области внутренней памяти.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений для внешнего и встроенного ПО соответствует уровню «средний» в соответствии с разделом 4 (п. 4.5) рекомендации по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Trackinspector |
| Номер версии (идентификационные номер) ПО | V3.0.X.X |
| Примечание - введены следующие обозначения: Х - идентификационный номер текущей версии служебной части ПО, обозначается от 0 до 99 | |
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TrackinspectorScanner |
| Номер версии (идентификационные номер) ПО | 1.0.Х.Х |
| Примечание - введены следующие обозначения: Х - идентификационный номер текущей версии служебной части ПО, обозначается от 0 до 99 | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений габаритных размеров, мм | |
| - длина | от 2690 до 10010 |
| - ширины | от 990 до 2710 |
| - высоты | от 990 до 2710 |
| Пределы допускаемой относительной погрешности измерений габаритных размеров, % | ±2 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Расстояние между сканирующими рамами, м | от 25 до 28 |
| Потребляемая мощность, Вт, не более | 2000 |
| Частота сканирования, Гц | 50 |
| Габаритные размеры (высотахширинахдлина) одной сканирующей рамы с датчиками и видеокамерами, мм, не более | 8120x8350x700 |
| Габаритные размеры (длинахширинахвысота) серверного шкафа, мм, не более | 1700x600x600 |
| Расстояние от датчика LiDAR до измеряемого транспортного средства, м, не менее | 1 |
| Масса, кг, не более - серверного шкафа в сборе, датчиков LiDAR и видеокамер - двух сканирующих рам | 375 2900 |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | от 170 до 280 от 50 до 60 |
| Условия эксплуатации: - температура окружающей среды для датчиков LiDAR, °C - температура окружающей среды для серверного шкафа, °C - относительная влажность для датчиков LiDAR, %, не более - относительная влажность для компьютерного шкафа, %, не более | от -30 до +60 от +15 до +25 95 80 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 8 |
наносится типографским способом на титульный лист паспорта.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений габаритных размеров грузов автоматизированные | Truck Inspector | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз. |
| Калибры контрольные1) | _ | 2 шт. |
| 1) По заказу | ||
приведены в разделе 1.4. «Устройство и работа» документа «Системы измерений габаритных размеров грузов автоматизированные Truck Inspector. Руководство по эксплуатации».
ТУ 26.51.66.190-006-62064430-2025 «Системы измерений габаритных размеров грузов автоматизированные Truck Inspector. Технические условия».
