| Номер в госреестре | 98034-26 |
| Наименование СИ | Измерители перемещений (деформаций) |
| Обозначение типа СИ | ИПД |
| Изготовитель | Общество с ограниченной ответственностью «Импульс» |
| Год регистрации | 2026 |
| Срок свидетельства | 20.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) ИПД (далее - измерители) предназначены для измерений продольных перемещений (деформаций) образцов и изделий из черных и цветных металлов, композитов, пластмасс, резины, древесины в процессе испытания их на растяжение, сжатие и изгиб.
Принцип действия измерителей перемещений (деформаций) ИПД основан на преобразовании изменения длины испытываемого образцы в процессе нагружения его статической силой в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещений (деформаций) выводится на экран пульта оператора.
Измерители состоят из следующих составных частей:
- модуль измерений перемещений (деформаций);
- цифровой микропроцессорный измерительный модуль (встроенный (в составе машины) или выносной);
- устройство ввода-вывода (встроенное (в составе машины) или выносное).
Цифровой микропроцессорный измерительный модуль состоит из следующих составных частей:
- микропроцессорный контроллер;
- блок питания;
- кабель соединительный;
- кабель питающий.
В качестве устройства ввода-вывода результатов измерений перемещений (деформаций) может использоваться персональный компьютер (ноутбук, планшет, ПК и др. устройства) или пульт оператора (пульт). Измерители могут иметь вариант исполнения, в котором прием, обработка и визуализация измерительной информации осуществляются с помощью цифрового микропроцессорного измерительного модуля (далее по тексу - измерительный модуль), встроенного или выносного, и устройства ввода-вывода испытательной машины.
Схема обозначения модификации измерителей:
ИПДХ-Y-Z-W
Вариант исполнения для модификаций М (1; 2)
Категория точности для модификаций А (0,5; 1; 2)
Наибольший предел измерений перемещений (деформаций)
Модификация измерителей (А: М);
Наименование типа средства измерений
Особенности измерителей модификации А: автоматический режим управления (позиционирование измерительных щупов относительно середины образца, а также установки начальной расчётной длины образца (базовой длины) выполняется автоматически или с пульта оператора, открытие и раскрытие измерительных щупов осуществляется автоматически с помощью электропривода). Особенности измерителей модификации М: механический режим управления. Измерители модификации М изготавливаются в двух исполнениях: Исполнение 1 - с одним щупом и Исполнение 2 - с двумя щупами.
Заводской номер в числовом формате наносится на маркировочную табличку типографским способом, прикрепленную на корпус измерителя.
Общий вид измерителей представлен на рисунках 1 - 4. Общий вид маркировочной таблички показан на рисунке 5.
Нанесение знака поверки на измерители не предусмотрено. Пломбирование от несанкционированного доступа не предусмотрено.
Место нанесения маркировочной таблички

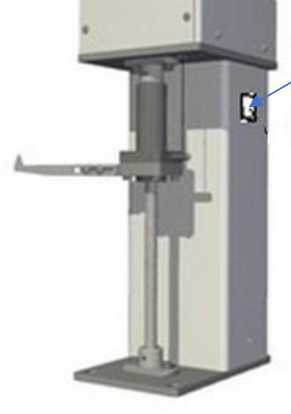

Рисунок 1 - Общий вид измерителей перемещений ИПДМ Исполнение 1 со встроенным измерительным модулем
Место нанесения маркировочной таблички

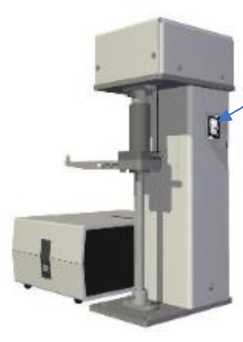

Рисунок 2 - Общий вид измерителей перемещений ИПДМ Исполнение 1 с выносным измерительным модулем
Рисунок 3 - Общий вид измерителей перемещений ИПДМ Исполнение 2

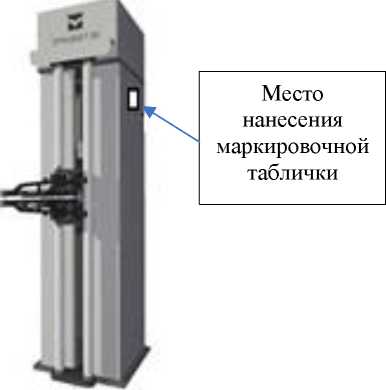

Рисунок 4 - Общий вид измерителей перемещений ИПДА
Рисунок 5 - Общий вид маркировочной таблички
Место нанесения знака
утверждения типа
Измерители функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IR Test |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0.0.20 |
Таблица 2 - Метрологические характеристики
| Характеристики | Значения для модификаций | |||
| ИПДМ-100 | ИПДМ-700 | ИПДМ-1000 | ИПДМ-1500 | |
| Диапазон измерений перемещений (деформаций), мм | 0 до 100 | 0 до 700 | 0 до 1000 | от 0 до 1500 |
| База образца1), мм: Исполнение 1 Исполнение 2 | - от 10 до 50 | от 10 до 500 | от 10 до 800 | от 10 до 1000 |
| Пределы допускаемой погрешности измерений перемещений (деформаций), мм | ±(0,019+0,0019-Ь) — - измеренное перемещение (деформация) в мм | |||
| Пределы допускаемого отклонения установки базы образца, мм | ±0,4 | |||
1) - конкретное значение базы образца указывается в паспорте
Таблица 3 - Метрологические характеристики
| Характеристики | Значения для модификаций | |||
| ИПДА-300 | ИПДА-500 | ИПДА-800 | ИПДА-1000 | |
| Диапазон измерений перемещений (деформаций), мм | от 0 до (300 - L0) | от 0 до (500 - L0) | от 0 до (800 - L0) | от 0 до (1000 - L0) |
| Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) образца в диапазоне измерений от 0 до 300 мкм включ., мкм: - категория точности 0,5 - категория точности 1 - категория точности 2 | ±1,4 ±2,8 ±5,6 | |||
| Пределы допускаемой относительной погрешности измерений перемещений (деформаций) образца в диапазоне измерений св. 300 мкм до наибольшего предела измерений, % - категория точности 0,5 - категория точности 1 - категория точности 2 | ±0,47 ±0,94 ±1,88 | |||
| Диапазон воспроизведения базовой длины L0, мм1) | от 10 до 300 | от 10 до 500 | от 10 до 800 | от 10 до 1000 |
| Пределы допускаемой относительной погрешности воспроизведения базовой длины, % - категория точности 0,5 - категория точности 1 - категория точности 2 | ±0,4 ±0,8 ±1,6 | |||
1) - конкретное значение базовой длины Lo указывается в паспорте
Таблица 4 -Технические характеристики
| Характеристики | Значения для модификаций | |||||||
| ИПДМ 100 | ИПДМ-700 | ИПДМ- 1000 | ИПДМ-1500 | ИПДА- 300 | ИПДА-500 | ИПДА- 800 | ИПДА-1000 | |
| Габаритные размеры (длина /ширина/ высота) измерителей перемещений | 180/ | 200/ | 200/ | 200/ | 760/ | 760/ | 760/ | 760/ |
| (деформаций), мм, не | 150/ | 190/ | 190/ | 190/ | 320/ | 320/ | 320/ | 320/ |
| более | 350 | 1700 | 2000 | 2200 | 1000 | 1200 | 1400 | 1600 |
| Габаритные размеры (длина / ширина / высота) | ||||||||
| измерительного модуля, | ||||||||
| мм, не более | 250/1 | 50/120 | 350/150/320 | |||||
| Масса, кг, не более -измерителей перемещений (деформаций) | 10 | 20 | 20 | 24 | 60 | 90 | 120 | 140 |
Продолжение таблицы 4
| Характеристики | Значения для модификаций |
| Параметры электропитания: - напряжение переменного тока, В - частота, Гц | 220 ± 22 50 ± 1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - влажность, % - атмосферное давление, кПа | от +15 до +25 от 20 до 80 от 84 до 106,7 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 1000 |
| Срок службы, лет | 15 |
наносится на титульный лист паспорта и руководство по эксплуатации и маркировочную табличку типографским способом.
Таблица 6 - Комплектность средства измерений ИПДМ
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) ИПДМ | _ | 1 шт. |
| Комплект соединительных проводов | _ | 1 компл. |
| Устройство ввода-вывода1 | _ | 1 шт. |
| Измерительный модуль2 | _ | 1 шт. |
| Программное обеспечение IR Test3) | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
| Инструкция оператора | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
| 1) - Устройство ввода-вывода может быть встроенное (в составе машины) или выносное. 2)- Измерительный модуль может быть встроенный (в составе машины) или выносной 3) - ПО поставляется на CD или USB-flash носителе. | ||
Таблица 7 - Комплектность средства измерений ИПДА
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) ИПДА | _ | 1 шт. |
| Комплект соединительных проводов | _ | 1 компл. |
| Устройство ввода-вывода 1 | - | 1 шт. |
| Программное обеспечение IR Test2) | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Инструкция оператора | 1 экз. | |
| Методика поверки | 1 экз. | |
| 1) Устройство ввода-вывода может быть встроенное (в составе машины) или выносное. 2) ПО поставляется на CD или USB-flash носителе. | ||
приведены в разделе «Порядок работы» документа Измерители перемещений (деформации) ИПД. руководство по эксплуатации.
ТУ 26.51.66-012-75911452-2024 «Измерители перемещений (деформаций) ИПД.
Технические условия».
