| Номер в госреестре | 98033-26 |
| Наименование СИ | Спектрофотометры микропланшетные |
| Обозначение типа СИ | EPOCH2NS |
| Изготовитель | Agilent Technologies, Inc |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры микропланшетные EPOCH2NS (далее по тексту -спектрофотометры) предназначены для измерений оптической плотности растворов исследуемых образцов различного происхождения.
Конструктивно спектрофотометры выполнены в виде настольного прибора и состоят из основного блока спектрофотометра с кюветным отделением. Управление спектрофотометрами осуществляется через подключаемый к ним персональный компьютер.
Принцип действия спектрофотометров основан на измерении отношения двух световых потоков, прошедших через канал сравнения и канал образца в кюветном отделении. Монохроматор в качестве диспергирующего элемента использует вогнутую дифракционную решетку. Источником света служит импульсная ксеноновая лампа. Монохроматический луч от монохроматора при помощи полупрозрачного зеркала разделяется на пучки, направляемые на исследуемый и на эталонный образцы, и направляется в кюветное отделение. Прошедший через образец пучок затем попадает на детекторы, в качестве которых используются высокочувствительные фотодиоды.
Спектрофотометры имеют спектральную ширину щели 2,9 нм.
К данному типу средства измерений относятся спектрофотометры с серийными номерами 25012778, 25012781, 25012758, 25012156, 25012092.
Спектрофотометры предназначены для измерений оптической плотности образцов в 6-, 12-, 24-, 48- и 96-луночных планшетах.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на идентификационную табличку, расположенную на боковой панели.
Общий вид спектрофотометров представлен на рисунках 1 и 2.
Пломбирование спектрофотометров не предусмотрено.

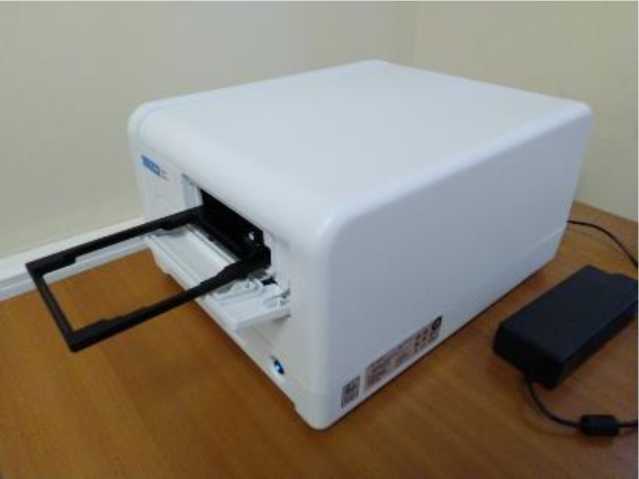

Рисунок 1 - Общий вид средства измерений
ик ся

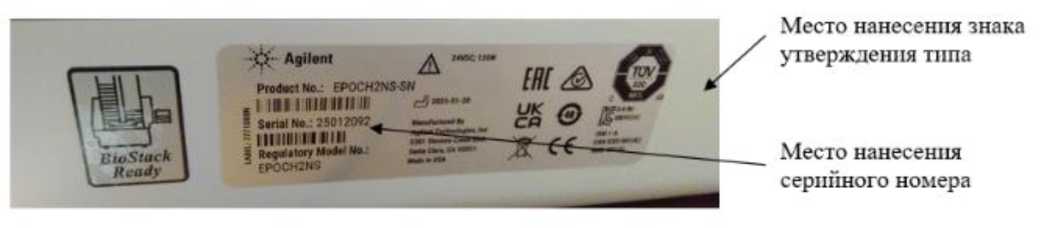

Место нанесения знака
утверждения типа
Место нанесения серийного номера
Agilenl
ProiteciNo. tPOCf -I III I Illi HU II' ? Stnal No : 2S012CW ilium ниш - ffaytalory MjO* Mo
Рисунок 2 - Вид идентификационной таблички
Программное обеспечение (далее - ПО) спектрофотометров является внешним, метрологически значимым и выполняет функции управления процедурой измерений, сбором и обработкой данных, сохранением результатов измерений.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Конструктивно спектрофотометры имеют защиту ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО спектрофотометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Внешнее ПО | |
| Идентификационное наименование ПО | Gen5 |
| Номер версии (идентификационный номер) ПО, не ниже | 3.11.19 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 200 до 999 |
| Пределы допускаемой абсолютной погрешности установки длины волны, нм | ±2 |
| Диапазон измерений оптической плотности в диапазоне длин волн от 300 до 750 нм, Б | от 0,03 до 3,00 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности в диапазоне от 0,03 до 1,00 Б включ., Б | ±0,03 |
| Пределы допускаемой относительной погрешности измерений оптической плотности в диапазоне св. 1,00 до 3,00 Б, % | ±3,00 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания через адаптер от сети переменного тока с напряжением от 100 до 240 В, частотой от 49 до 51 Гц: - напряжение постоянного тока, В | 24 |
| Потребляемая мощность, НА. не более | 120 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 395x320x330 |
| Масса, кг, не более | 11,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % | от +15 до +35 от 30 до 80 |
наносится на боковую панель спектрофотометра в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр микропланшетный | EPOCH2NS | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Адаптер | - | 1 шт. |
| Установочный диск (USB-носитель) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Измерение оптической плотности образцов» руководства по эксплуатации.
Приказ Росстандарта от 28.09.2018 № 2085 Об утверждении государственной поверочной схемы для средств измерений оптической плотности.
