Анализаторы взвешенных частиц в атмосферном воздухе автоматические ПАЛАНТИР-ПМ, 98029-26

Назначение

Анализаторы взвешенных частиц в атмосферном воздухе автоматические ПАЛАНТИР-ПМ (далее - анализатор) предназначены для измерений массовой концентрации пыли в атмосферном воздухе и в воздухе рабочих зон, в том числе при контроле среднесуточных значений концентраций общей пыли (TSP) и по фракциям РМ-10, РМ-2.5, РМ-1.0.

Описание

Принцип действия - оптический, основан на измерении интенсивности рассеянного частицами пыли света. Луч от источника света просвечивает измерительный объем, через который прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное частицами пыли излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность светового импульса пропорциональна размеру частиц, количество импульсов соответствует количеству частиц. По измеренной интенсивности рассеянного излучения и количеству импульсов производится расчет массовой концентрации общей пыли (TSP) и по фракциям РМ-10, РМ-2.5, PM-1.0 с учетом плотности частиц пыли.

Конструктивно анализаторы выполнены в виде моноблока, в корпусе которого расположены измерительный датчик пыли, электронный блок и насос для прокачки пробы. Анализатор имеет встроенный сенсорный дисплей.

Основными элементами измерительного датчика пыли являются полупроводниковый лазер (источник света), измерительный объем, фотоприемник, оптическая система, формирующая лазерный луч, и оптическая система, фокусирующая рассеянный частицами свет на фотоприемник.

Электронный блок предназначен для обработки данных измерительного датчика пыли, хранения, отображения и передачи данных на внешнее устройство, а также управления работой анализатора.

Дополнительно в состав анализатора входят датчики параметров окружающей среды (температуры и влажности атмосферного воздуха).

Результаты измерений отображаются одновременно в измерительных каналах TSP, РМ-10, РМ-2.5, РМ-1.0. Данные с анализатора могут передаваться на внешние устройства через интерфейсы связи RS-485 по протоколу Modbus RTU и разъем RJ-45 (Ethernet) по протоколу Modbus TCP, а также через разъем HDMI.

Анализаторы применяются для непрерывного мониторинга состояния и загрязнения атмосферного воздуха как автономно, так и в составе постов наблюдения или аналитических комплексов.

В анализаторах предусмотрена пломбировка для ограничения доступа к местам настройки (регулировки) в виде пломбировочных наклеек.

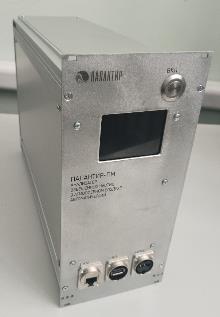

Общий вид анализатора с указанием мест пломбировки представлен на рисунке 1.

а) Вид анализатора спереди

Места пломбировки

Места пломбировки

Кнопка ВКЛ

Сенсорный дисплей

-I Разъем HDMI

_

Разъем RJ-45

Разъем USB

Штуцер «ПРОБА»

Штуцер «СБРОС»

Место нанесения маркировки

Клеммный блок «Х1» с интерфейса связи RS-485

б) Вид анализатора сзади

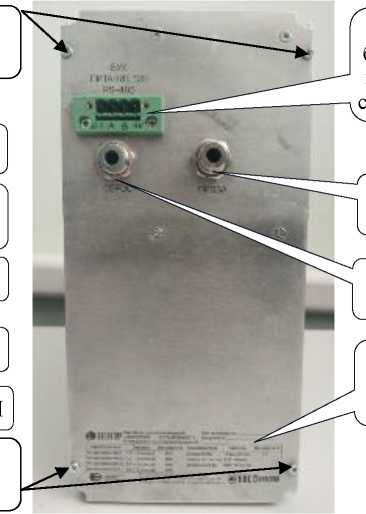

Рисунок 1 - Общий вид анализатора

Идентификационные данные: наименование и тип анализатора, дата (месяц и год) производства, заводской номер в буквенно-цифровом формате, регистрационный номер и знак утверждения типа, а также его метрологические характеристики, торговый знак и сведения о предприятии-изготовителе включены в маркировку.

Маркировка на анализаторе выполнена лазерным методом в виде гравировки и наносится непосредственно на заднюю панель металлического корпуса анализатора, либо в виде накладного элемента (металлического шильда), прикрепляемого на заднюю панель корпуса анализатора, что позволяет обеспечить ее долговечность и сохранность на протяжении всего срока службы изделия. Маркировка представлена на рисунке 2.

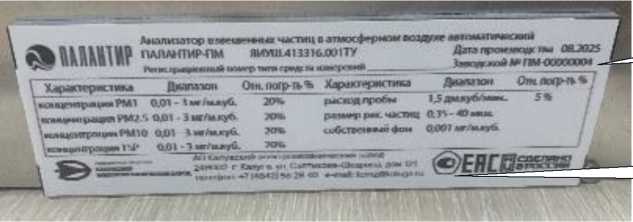

Рисунок 2 - Маркировка анализатора

Место нанесения заводского номера

Место нанесения знака утверждения типа

Нанесение знака поверки непосредственно на анализаторы не предусмотрено.

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО), которое является полностью метрологически значимым. Основные функции встроенного ПО: обработка измерительных сигналов, хранение, отображение и передача результатов измерений на внешние устройства, а также управление работой анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировку анализатора в виде гравировки (рисунок 2) и на титульные листы паспорта и руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность анализатора

Сведения о методах измерений

приведены в разделе 4 «Использование по назначению» документа ЯИУШ.413316.001РЭ «Анализатор взвешенных частиц в атмосферном воздухе автоматический ПАЛАНТИР-ПМ. Руководство по эксплуатации».

Нормативные документы

Постановление Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пп. 3.1.2);

Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

ЯИУШ.413316.001ТУ «Анализаторы взвешенных частиц в атмосферном воздухе автоматические ПАЛАНТИР-ПМ. Технические условия».
