| Номер в госреестре | 98028-26 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | АКИП-4152 |
| Изготовитель | JSC «PriST» |
| Год регистрации | 2026 |
| Срок свидетельства | 20.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые АКИП-4152 (далее - осциллографы) предназначены для измерений амплитудно-временных параметров электрических сигналов и исследования их формы.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, автоматическое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений.
Осциллографы выпускаются в следующих модификациях: АКИП-4152/1, АКИП-4152/2. Модификации осциллографов различаются полосой пропускания (1 и 2 ГГц).
Осциллографы имеют возможность активации аппаратных и программных опций, представленных в таблице 1.
На передней панели осциллографов расположены: емкостный сенсорный ЖК-дисплей, вход внешней синхронизации, выход калибратора 1 кГц, входы аналоговых каналов, вход цифрового логического анализатора (опция), два разъема USB 3.0 для подключения внешних накопителей или клавиатуры/мыши и регуляторы управления и установки параметров.
На задней панели расположены: разъем сети питания, разъем HDMI, разъем для дистанционного управления USBTMC, разъем USB 3.0, LAN-разъем, вход и выход опорного генератора, дополнительные функциональные входы/выходы.
Корпус осциллографа позволяет нанесение знака поверки на верхнюю панель в виде оттиска клейма или наклейки.
Серийный номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Для предотвращения несанкционированного доступа предусмотрена пломбировка в виде наклейки на стык передней и задней панелей.
Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Надписи функциональных кнопок, пункты меню осциллографов и интерфейс пользователя могут быть на английском или русском языке (определяется условиями заказа на поставку). Место нанесения серийного номера, знака поверки и схема пломбировки представлены на рисунке 2.

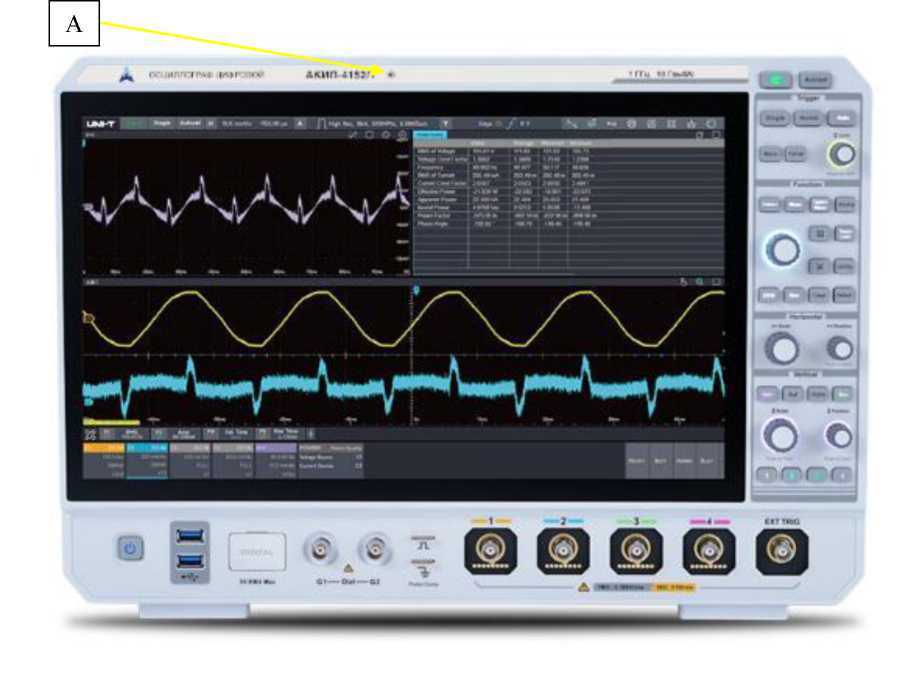

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)
В

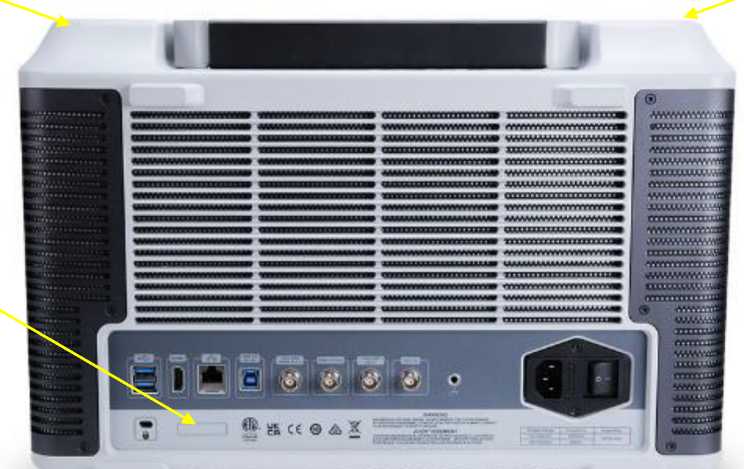

Рисунок 2 - Вид задней панели осциллографов, место пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г)
Таблица 1 - Опции и аксессуары для осциллографов АКИП-4152
| Наименование | Назначение |
| MSO7000X-BW-10T20 | Программная опция увеличения полосы пропускания с 1 ГГ ц до 2 ГГ ц |
| MSO7000X-AWG | Программная опция 2-х канального генератора сигналов (ФГ+СПФ) |
| MSO7000X-LA | Программная опция логического анализатора, 16 каналов. Требуется аппаратная опция логического пробника UT-M15. |
| UT-M15 | Логический пробник, 16 цифровых каналов. Требуется наличие установленной опции логического анализатора (MSO7000X-LA) |
| MSO7000X-JITTER | Программная опция построения глазковых диаграмм и анализ джиттера |
| MSO7000X-PWR | Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ) |
| MSO7000X-CAN-FD | Программная опция, синхронизация и декодирование CAN-FD |
| MSO7000X-FLEX | Программная опция, синхронизация и декодирование FlexRay |
| MSO7000X-SENT | Программная опция, синхронизация и декодирование SENT |
| MSO7000X-AUDIO | Программная опция, синхронизация и декодирование AUDIO |
| MSO7000X-AREO | Программная опция, синхронизация и декодирование MIL-STD-1553 и ARINC 429 |
| MSO7000X-BND | Пакет программных опций, включающих опции: JITTER, PWR, CANFD, FLEX, SENT, AUDIO, AERO) |
Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.01.0001 |
| Примечание: номер версии ПО определяется по первым трем цифрам, разделенными точками | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Входное сопротивление, Ом (переключаемое) | 50 (±2 %), 1-106(±1 %) |
| Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | от 1 до 1-103 от 1 до 1-104 |
| Максимальное входное напряжение, В - напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом - напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном сопротивлении 1 МОм | 5 300 |
| Пределы допускаемой относительной погрешности установки коэффициентов отклонения (при RBy=50 Ом), % - при Ко от 1 до 5 мВ/дел - при Ко от 5 мВ/дел до 1 В/дел включ. | ±2 ±1,5 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В и импульсного напряжения частотой до 100 кГц (при Ипх 50 Ом), мВ - при Ко от 1 до 5 мВ/дел - при Ко от 5 мВ/дел до 1 В/дел включ. | ±(0,02^8[дел] -Ко[мВ/дел]+1) ±(0,015 ^8[дел]^Ко[мВ/дел]+1) |
| Пределы допускаемой относительной погрешности установки коэффициентов отклонения (при Квх=1 МОм), % - при Ко от 1 до 5 мВ/дел - при Ко от 5 мВ/дел до 10 В/дел включ. | ±1,5 ±1,2 |
Продолжение таблицы 3
| 1 | 2 | |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В и импульсного напряжения частотой до 100 кГц (при Rrx=1 МОм), мВ - при Ко от 1 до 5 мВ/дел - при Ко от 5 мВ/дел до 10 В/дел включ. | ±(0,015 -8[дел] -Ко[мВ/дел]+1) ±(0,012 -8[дел] -Ко[мВ/дел]+1) | |
| Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при Rrx=50 Ом), В | от 1 до 100 мВ/дел | ±2 |
| от 200 мВ/дел до 1 В/дел | ±5 | |
| Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при Rrx=1 МОм), В | от 1 до 50 мВ/дел | ±2 |
| от 100 до 500 мВ/дел | ±20 | |
| 1 В/дел | ±40 | |
| от 2 до 10 В/дел | ±100 | |
| Полоса пропускания по уровню минус 3 дБ (Rrx=50 Ом), МГц, не менее - модификация АКИП-4152/1 - модификация АКИП-4152/2 | 1000 20001) | |
| Время нарастания переходной характеристики, пс, не более - полоса пропускания 1000 МГц - полоса пропускания 2000 МГц | 350 175 | |
| Диапазон установки коэффициентов развертки, с/дел | от 1 •10-10 до 1-103 | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f) | ±240-6 | |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов | ±(5f • Тизм+1/Рд) | |
Примечания:
1) - Полоса пропускания 2 ГГц доступна только при одном активном канале. При активации более одного аналогового канала включается ограничение полосы пропускания 1 ГГц;
Ко - значение коэффициента отклонения, мВ/дел;
исм - установленное значение напряжения смещения, мВ;
ипр - конечное значение диапазона установки напряжения смещения, мВ;
6f - относительная погрешность частоты внутреннего опорного генератора;
Тизм - измеренный временной интервал, с;
Рд - частота дискретизации, Гц.
Таблица 4 - Основные технические характеристики логического анализатора (опция)
| Наименование характеристики | Значение |
| Число входных цифровых каналов | 16 |
| Максимальная частота дискретизации, МГц | 1250 |
| Максимальная длина записи, МБ/канал | 125 |
| Пороговые уровни срабатывания | TTL, CMOS, ECL, PECL, LVDS или определяемый пользователем |
| Пределы установки уровня срабатывания, определяемого пользователем, В | ±20 |
Таблица 5 - Метрологические и технические характеристики функционального генератора (опция)
| Наименование характеристики | Значение |
| Количество каналов | 2 |
| Выходное сопротивление, Ом | 50 |
| Диапазон частот, Гц, для форм сигнала: - синусоидальный - прямоугольный, импульсный - треугольный (пилообразный) - шум (-3 дБ) - произвольный | от 1М0-6 до 6-107 от 1М0-6 до 2,5*107 от 1М0-6 до 1-106 не менее 6-107 от 1М0-6 до 5-106 |
| Разрешение по частоте, Гц | 1М0-6 |
| Частота дискретизации для сигналов произвольной формы, МГц | 625 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±240-6 |
| Диапазон установки выходного напряжения (от пика до пика), В - на нагрузке 50 Ом до 30 МГц включ. св. 30 до 60 МГц включ. - на нагрузке 1 МОм до 30 МГц включ. св. 30 до 60 МГц включ. | от Г10-4 до 3 от Г10-4 до 1,5 от 2-10’4 до 6 от 2-10'4 до 3 |
| Диапазон установки постоянного напряжения и напряжения смещения Ucm4 В - на нагрузке 50 Ом - на нагрузке 1 МОм | ±1,5 ±3 |
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ | ±(0,02-Цсм|+2) |
| Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ | ±(0,02^уст+2) |
| Примечания: 1) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: Гсм|' Гмакс-Гус/З, где имакс - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ; исм-уровень постоянного напряжения или напряжения смещения (абсолютное значение), мВ. | |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число измерительных аналоговых каналов | 4 |
| Разрешение по вертикали (АЦП), бит | 81) |
| Максимальная частота дискретизации на канал в реальном времени, ГГ ц | 10 |
| Напряжение сети питания частотой 50 Гц, В | от 100 до 240 |
| Потребляемая мощность, Вт, не более | 200 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 452x309x216 |
| Масса, кг, не более | 10,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха %, не более | от 0 до +40 90 |
| 1) - до 12 бит с шагом 0,5 бита при использовании функции «High resolution» | |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится на переднюю панель осциллографов методом печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Осциллограф цифровой | АКИП-41521) | 1 |
| Сетевой кабель | - | 1 |
| Осциллографический пробник | - | 4 |
| Руководство по эксплуатации | - | 1 |
| Кабель USB | - | 1 |
| 1) - модификация по заказу | ||
приведены в разделе «Подготовка осциллографа к работе» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия «Осциллографы цифровые АКИП-4152».
