| Номер в госреестре | 98027-26 |
| Наименование СИ | Лазер полупроводниковый перестраиваемый |
| Обозначение типа СИ | TSL-570 |
| Изготовитель | Santec Corporation |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Лазер полупроводниковый перестраиваемый TSL-570 (далее - лазер TSL-570) предназначен для воспроизведения (генерации) средней мощности и длины волны оптического излучения, требуемых для разработки и производства активных и пассивных интегральных оптических устройств.
Принцип действия лазера TSL-570 основан на генерации лазерного излучения лазерным диодом при прохождении через него электрического тока с последующим получением одночастотного режима работы с помощью дифракционной решетки. Посредством поворота отражающего зеркала, стоящего на пути оптического пучка, после дифракционной решетки обеспечивается перестройка лазера TSL-570 по длине волны в спектральном диапазоне от 1240 до 1380 нм.
Управление работой лазера TSL-570 осуществляется с помощью встроенного компьютера. Конструктивно лазер TSL-570 выполнен в прямоугольном металлическом корпусе настольно-переносного типа.
К данному типу средства измерений относится лазер TSL-570 с заводским номером 25075142.
Для ограничения доступа внутрь корпуса произведено его пломбирование методом нанесения пломбы на заднюю панель корпуса лазера TSL-570.
Заводской номер лазера TSL-570, состоящий из арабских цифр, нанесён печатным способом на наклейку, расположенную на задней панели корпуса.
Нанесение знака поверки на лазер TSL-570 не предусмотрено.

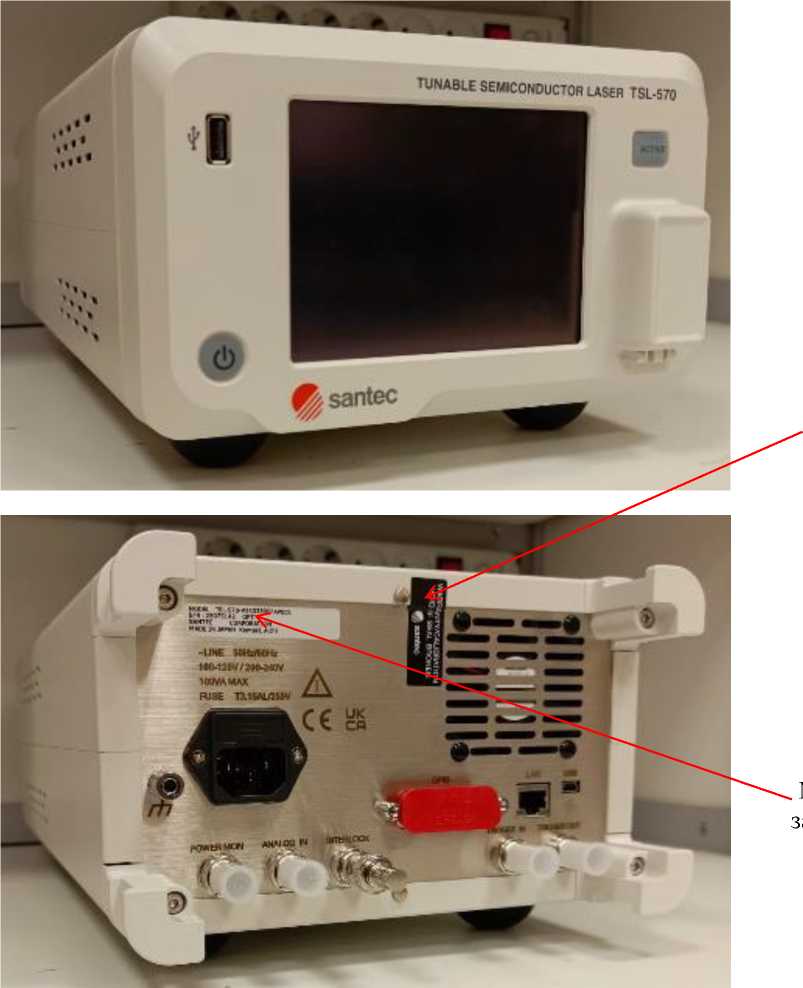

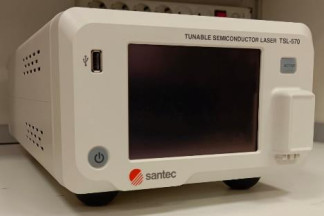

Общий вид лазера TSL-570, схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 1.
TUNABLE SEMICONDUCTOR LASER TSL-570
FUSE
РТЛИЧШП AHMOJ*
Место пломбирования
Место нанесения заводского номера
Рисунок 1 - Общий вид лазера TSL-570
Программное обеспечение (далее - ПО), входящее в состав лазера TSL-570, выполняет функции установки параметров оптического излучения на выходе волоконно-оптического разъема лазера и отображения измерительной информации в цифровом виде на экране лазера TSL-570 в удобном для оператора виде. Метрологически значимая часть ПО лазера TSL-570 выделена и представляет собой программный продукт «TSL-570 Control Software». Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области задней панели корпуса лазера TSL-570.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TSL-570 Control Software |
| Номер версии (идентификационный номер) ПО, не ниже | 0003.0055 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики лазера TSL-570
| Наименование характеристики | Значение |
| Диапазон установки длины волны, нм | от 1240 до 1380 |
| Пределы допускаемой абсолютной погрешности установки длины волны, пм | ±2 |
| Нестабильность установленной длины волны*, пм, не более | ±1 |
| Средняя мощность оптического излучения на выходе волоконнооптического разъема в спектральном диапазоне от 1260 до 1380 нм, мВт (дБм), не менее | 10 (10) |
| Нестабильность уровня средней мощности оптического излучения на выходе волоконно-оптического разъема*, дБ, не более | ±0,01 |
| * В течение не менее 1 часа при колебаниях температуры окружающей среды не более ±0,5 °С | |
Таблица 3 - Основные технические характеристики лазера TSL-570
| Наименование характеристики | Значение |
| Разрешение установки длины волны, нм | 0,0001 |
| Скорость развертки, нм/с | от 1 до 200 |
| Отношение сигнала к общему источнику спонтанного излучения, дБ, не менее | 70 |
| Тип оптического разъема | FC/APC |
| Напряжение питания переменного тока, В | от 200 до 240 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 220х385х130 |
| Масса, кг, не более | 7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +35 80 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Лазер полупроводниковый перестраиваемый | TSL-570 | 1 шт. |
| Кабель питания | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 5 «Основные операции» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации».
