| Номер в госреестре | 98014-26 |
| Наименование СИ | Ротаметры стеклянные |
| Обозначение типа СИ | YP |
| Изготовитель | Chongqing Chuanyi Ana-lyzer Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 19.03.2031 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Ротаметры стеклянные YP (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились.
Измерение высоты подъема поплавка, а значит и расхода, осуществляется по шкале, нанесенной на трубку и отградуированной в единицах расхода.
Детали ротаметров, соприкасающиеся с жидкостью, изготовлены из материалов, не снижающих качество жидкости, стойких к её воздействию в пределах рабочего диапазона температур. Поток измеряемой среды перед попаданием в коническую трубку проходит через игольчатый кран, которым можно регулировать расход.
Общий вид ротаметров представлен на рисунке 1. Серийный номер ротаметров наносится в буквенно-цифровом формате на этикетку (шильдик) методом термопечати, которая крепится на корпусе ротаметра. Внешний вид пластины (шильдика) показан на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

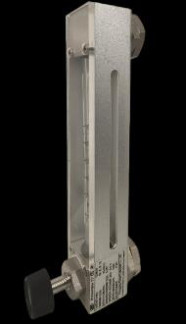

Рисунок 1 - Внешний вид ротаметров
<ш> Ротаметры YP ЕНЕ ©
Серийный номер:
Измеряемая среда:
Диапазон измерения: Температура измеряемой среды: Температура окружающей среды: Давление максимальное:
Дата изготовления:
125-880846-3
Вода 24-120 L/h О~120сС -КИО Г
0.8МРа 05.2025
.'io.il, Middle Section of Hun’s bio Aven®. Gio Xin Yuan JorternJei Ana, Chon»qn« РБ.С
Рисунок 2 - Место нанесения серийного номера и знака утверждения типа.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости, дм3/ч | от 10,0 до 120,0 |
| Диапазон измерений объемного расхода газа, дм3/ч | от 10,0 до 1000,0 |
| Динамический диапазон | 10:1 или 10:2 |
| Пределы допускаемой погрешности, приведенной к диапазону измерений расхода, % | ±5,0 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение параметра |
| Условия эксплуатации: - Максимальное давление измеряемой среды, МПа - Температура измеряемой среды, °С - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более | 0,8 от 0 до +120 от -10 до +60 от 84,0 до 106,7 95 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение параметра |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 50000 |
наносится на металлическую пластину (шильдик) методом термопечати и титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ротаметр | YP | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в приложении в разделе 10 руководства по эксплуатации на Ротаметры YP.
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газ
Техническая документация завода-изготовителя Chongqing Chuanyi Analyzer Co., Ltd., Китай
