Установки для измерений параметров валов Виконт, 98011-26

Назначение

Установки для измерений параметров валов Виконт (далее - установки) предназначены для измерений геометрических параметров единицы длины осесимметричных деталей.

Описание

Принцип действия установок основан на считывании с измерительной шкалы значения измеряемого параметра соответствующей интервалу перемещения измерительного наконечника.

Конструктивно установки выполнены на гранитной плите, на которую установлены передняя и задняя бабка для крепления измеряемой детали; каретка, которая перемещается по плите с измерительными модулями; вычислительного блока, в котором расположены основные электронные элементы установки, а также персональный компьютер и пульт управления.

Основным измерительным элементом установки являются измерительные модули, которые могут быть как контактные, так и оптические.

Контактный модуль для измерения геометрических параметров, формы и взаимного расположения поверхностей - представляет собой щуп, установленный на каретке. Щуп касается измеряемой поверхности и передает значение координат в вычислительный блок.

Контактный модуль для измерения отклонений от круглости - представляет собой щуп, установленный на каретке. Щуп касается измеряемой поверхности и передает значение координат в вычислительный блок.

Контактный модуль для измерения диаметра представляет собой скобу, которая располагается по обеим сторонам от вала, и перемещается по оси Y. Тем самым, модуль, зажимает контролируемый вал с двух сторон, с помощью различных наконечников. Положение наконечников в пространстве и определяет измеряемую величину.

Оптический модуль для измерения диаметра также представляет собой скобу, располагающую камеры с обеих сторон от оси детали. Матричные камеры получают калиброванное изображение, которое впоследствии оценивается в программном обеспечении.

Структурная схема обозначения установок:

Установки для измерений параметров валов Виконт XXYY ZZ

ХХ - обозначение диапазона измерения длины;

YY - обозначение диапазона измерения диаметра;

ZZ - обозначение исполнения установки.

Установки выпускаются в двух исполнениях, различающихся между собой погрешностью измерений, где Б - обозначает базовое исполнение, а ПТ - обозначает исполнение повышенной точности.

Пломбирование корпуса установок от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

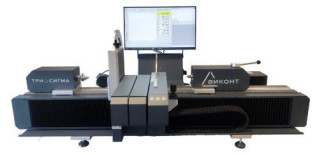

Заводской номер в виде цифрового обозначения, наносится типографским способом на маркировочную табличку в месте, указанном на рисунке 1. Общий вид установок приведен на рисунке 2.
