| Номер в госреестре | 97984-26 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | НОРМА СВК |
| Изготовитель | Общество с ограниченной ответственностью «Норма ИС» |
| Год регистрации | 2026 |
| Срок свидетельства | 19.03.2031 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые НОРМА СВК (далее - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 или сетевой воды, протекающей по трубопроводу при температуре от плюс 5 до плюс 95 °С при рабочем давлении не более 1,6 МПа (16 кгс/см2).
Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Поток воды попадает в корпус счетчика через фильтр во входной патрубок, далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика.
Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем воды, прошедшей через счетчик в м3.
Индикаторное устройство счетного механизма имеет ролики и стрелочные указатели для регистрации объема в м3 и в долях м3. Показания объема воды считывается с индикаторного устройства счетного механизма. Индикаторное устройство счетного механизма, полностью или частично, может находиться в специальной жидкости, препятствующей его загрязнения водой, протекающей через счетчик. Счетный механизм может быть отделен от измеряемой среды немагнитной средоразделительной мембраной, герметично зафиксированной специальной прижимной гайкой через уплотнительные прокладки. В этом случае вращение крыльчатки, на оси которой установлен магнит ведущей части магнитной муфты, передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным кольцом. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Счетчики воды могут дополнительно комплектоваться системами передачи результатов измерений:
- датчиком для дистанционной передачи низкочастотных импульсов с весом импульса от 0,01 до 10 м3/имп. (магнитоуправляемый герметизированный контакт-геркон или импульсный датчик по стандарту NAMUR);
- одной из радиопередающих систем с протоколом передачи данных Wireless MBUS, LoRaWAN, NB-IoT или XNB;
- другой передающей системой по заказу покупателя.
В счетчиках горячей и холодной воды может отсутствовать герметичная перегородка между корпусом и счетным механизмом. При этом в обозначении счётчика указывается буква «М».
Счетчики, имеющие герметичную перегородки между корпусом и счетным механизмом и не имеющих в обозначении буквы «М», оснащены защитой магнитной муфты от воздействия внешнего магнитного поля.
Корпуса счетчиков изготавливаются из следующих материалов:
- латунь ЛС-59 с покрытием хромом или краской;
- окрашенный чугун, корпус красного, синего или серого цвета;
- окрашенный керамометалл, корпус красного, синего или серого цвета;
- полимерный композит марки ULTRAMID с армирующим наполнением.
Счетчики могут быть универсальными, предназначенными для установки на трубопроводах как холодной, так и горячей воды. При этом в обозначении счётчика указывается буква - У.
Счётчики номинального размера DN 50 могут иметь фланцевое исполнение, в обозначение появляется буква - Ф.
Счетчики выпускаются в двух конструктивны исполнениях: СВКМ - одноструйные счетчики и СВКС - многоструйные счетчики номинальными размерами (DN) 15, 20, 32, 40 и 50 с разными значениями измеряемых объемов.
Структурная схема обозначения счетчиков в других документах и при заказе:
Счетчик воды крыльчатый НОРМА СВКХ1-Х2 Х3-Х4-Х5-Х6-Х7-Х8
ТУ 26.51.63-008-35481131-2025,
где Х1 - конструктивное исполнение счетчика:
М - одноструйный счетчик;
С - многоструйный счетчик;
Х2 - номинальный размер, DN: 15, 20, 25, 32, 40 или 50;
Хз - материал герметичной перегородки:
() - перегородка из полимера;
М - перегородка отсутствует;
Т - перегородка из нержавеющей стали;
Х4 - Г - счетчик горячей воды;
Х - счетчик холодной воды;
У - счетчик воды универсальный;
Х5 - наличие выходного сигнала:
() - отсутствует;
И - импульсный сигнал;
Р - наличие возможности установки насадки с радиоканалом (интерфейс канала уточняется при заказе);
Хб - материал корпуса счетчика:
() - латунь;
П - полимерный композит;
Ч - чугун;
К - керамометалл;
Ф - фланцевое исполнение счетчиков с чугунным корпусом номинального размера только DN 50;
Х7 - монтажная длина;
Х8 - метрологический класс счетчика:
() -класс А или В;
С - класс С.

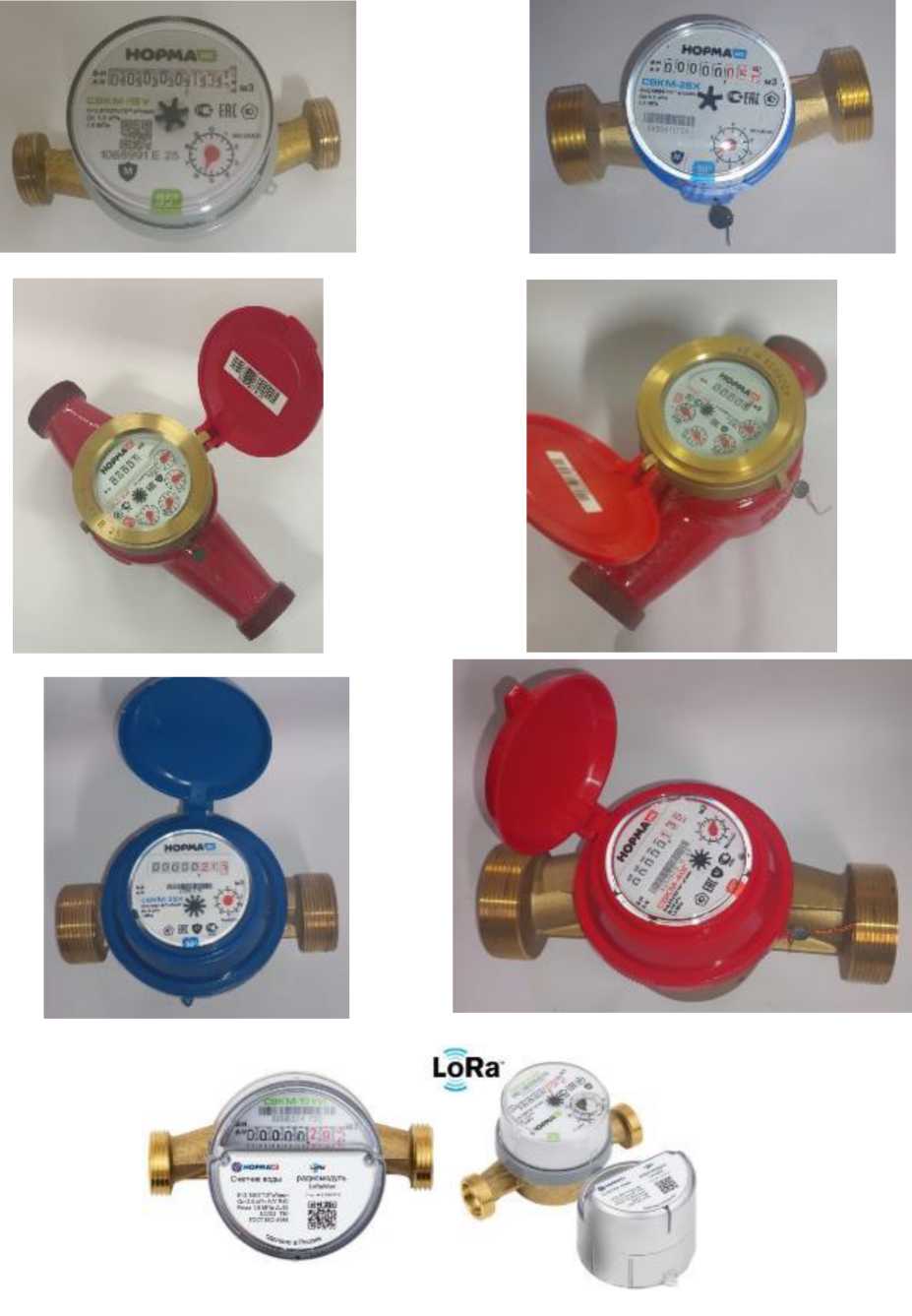

Общий вид счетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счетчиков

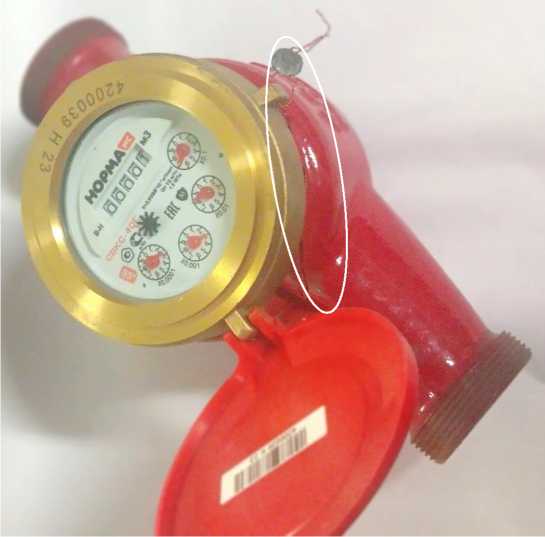

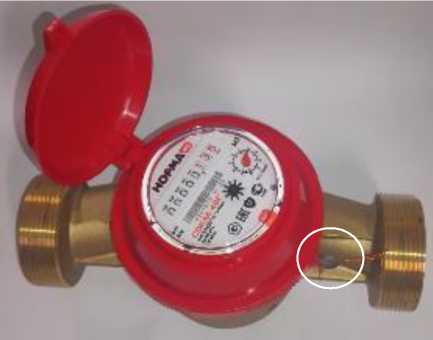

Защита от несанкционированного доступа обеспечивается применением неразъемного пластикового кольца на соединение корпуса счетчика со счетным механизмом, разрушающегося при попытке несанкционированного вмешательства в работу счетчика, или механическим опечатыванием. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Места установки пломбы
Рисунок 2 - Схема пломбировки счетчика

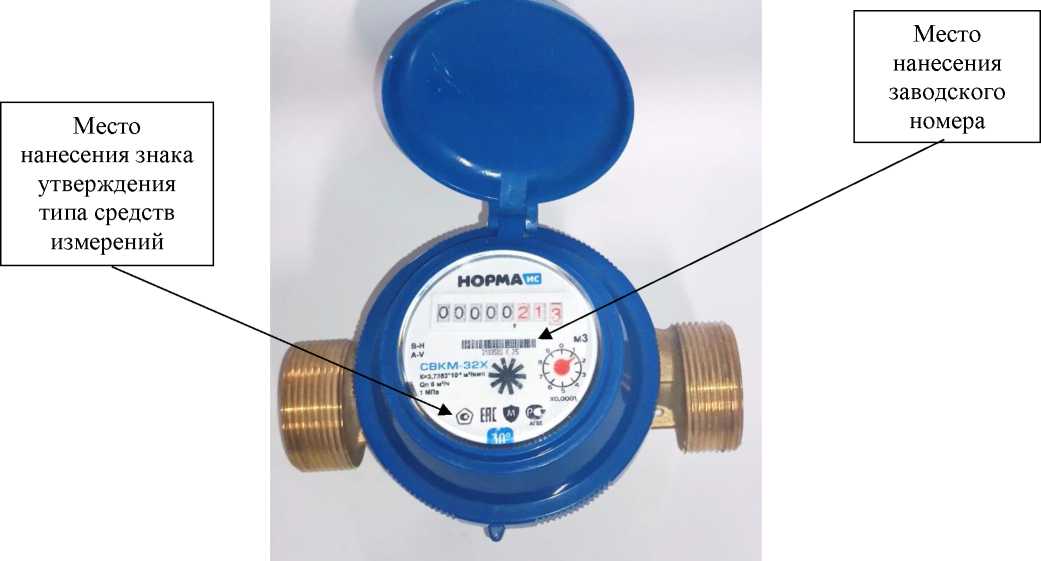

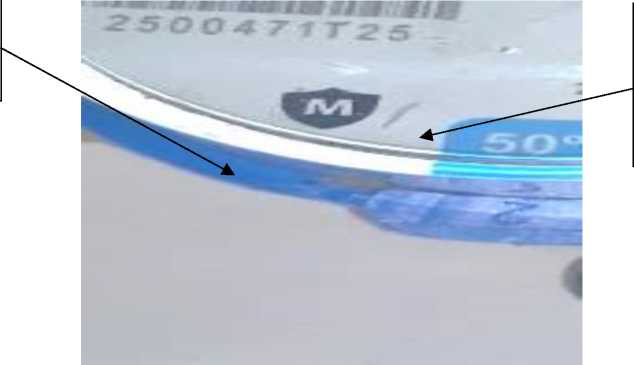

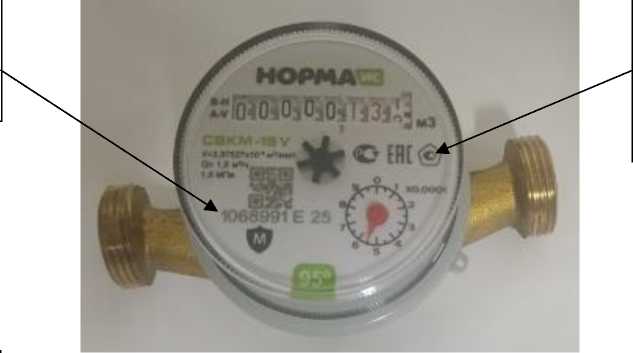

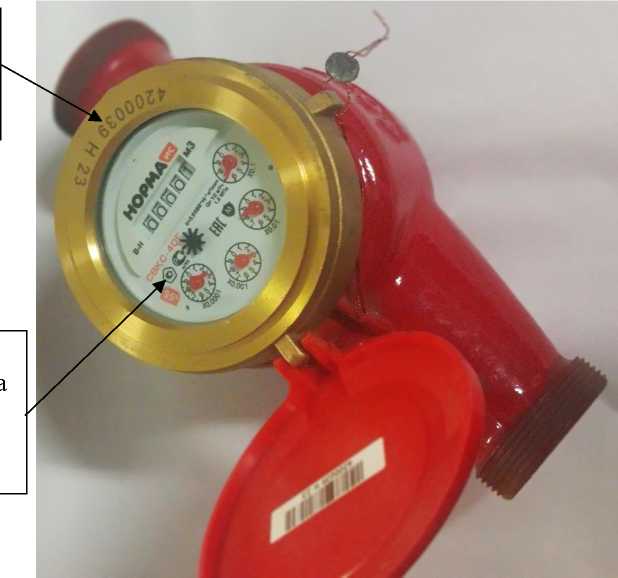

Заводской номер в виде децимального кода, состоящего из арабских цифр, латинской буквы и двух последних цифр обозначения года выпуска, а также штрих-кода или QR-кода наносится, или на корпус счетного механизма счетчика методом струйной печати или на латунную прижимную гайку счетного механизма счетчика лазерной гравировкой в соответствии с рисунком 3.
Место нанесения заводского номера
Место нанесения знака утверждения типа средств измерений
Место нанесения заводского номера
Место нанесения знака утверждения типа средств измерений
Место нанесения знака утверждения типа средств измерений
Место нанесения заводского номера
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средств измерений

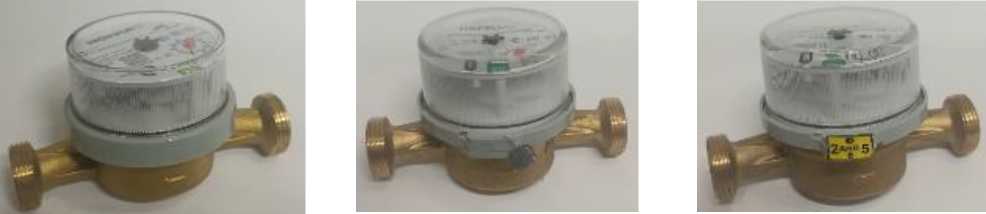

Нанесение знака поверки (рисунок 4) для счетчиков, имеющих неразъёмное пластиковое кольцо, или специального крепления счётного механизма к корпусу без кольца, не предусмотрено.
Нанесение знака поверки для счетчиков, имеющих разъемное кольцо, соединяющее корпус счетчика и счетный механизм, осуществляется давлением на пломбу, навешиваемую на внешнюю сторону счетчика с применением проволоки, пропущенное сквозь отверстия в кольце. Знак поверки может также наноситься на замок разъемного кольца, соединяющего счётный механизм и корпус счётчика, в виде наклейки с изображением знака поверки.
Нанесение знака поверки для счетчиков, имеющих латунную прижимную гайку, осуществляется давлением на пломбу, навешиваемую на внешнюю сторону счетчика с применением проволоки, пропущенное сквозь отверстие в прижимной гайке, которая соединяет корпус и счетный механизм и отверстие в головке защитного болта, которой ограничивает доступ к регулировочному винту.
неразъемное кольцо
разъемное кольцо с пломбой
разъемное кольцо с наклейкой
Рисунок 4 - Места нанесения знака поверки на корпус средства измерений
Метрологические и технические характеристики приведены в таблицах 1 и 2
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для номинального размера | ||||||
| DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 | DN 50 1) | |
| Объемный расход воды (Q), м3/ч - минимальный Qmin: класс А | 0,06 | 0,10 | 0,14 | 0,24 | 0,40 | 0,90 | 0,90 |
| класс В | 0,03 | 0,05 | 0,07 | 0,12 | 0,20 | 0,30 | 0,30 |
| класс С | 0,015 | 0,025 | 0,035 | 0,06 | 0,10 | 0,15 | 0,15 |
| - переходный Qt: класс А | 0,15 | 0,25 | 0,35 | 0,60 | 1,00 | 3,00 | 3,00 |
| класс В | 0,12 | 0,20 | 0,28 | 0,48 | 0,80 | 1,20 | 1,20 |
| класс С | 0,023 | 0,038 | 0,053 | 0,09 | 0,15 | 0,30 | 0,30 |
Продолжение таблицы 1
| Наименование характеристики | Значение для номинального размера | ||||||
| DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 | DN 50 1) | |
| - номинальный Qn | 1,5 | 2,5 | 3,5 | 6,0 | 10 | 15 | 15 |
| - максимальный Qmax | 3,0 | 5,0 | 7,0 | 12 | 20 | 30 | 30 |
| Порог чувствительности, м3/ч класс А класс В класс С | 0,030 0,015 0,010 | не более 0,5^Qmin | |||||
| Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, % Qmin < Q < Qt Qt < Q < Qmax | ±5 ±2 | ||||||
| * Фланцевое исполнение. | |||||||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение для номинального диаметра | ||||||
| DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 | DN 50 1) | |
| Емкость счетного устройства, м3 | 99999,9999 | 99999,999 | |||||
| Цена деления младшего разряда счетного устройства, м3 | 0,0001 | 0,001 | |||||
| Счетчики исполнения СВКМ (одноструйные) | |||||||
| Габаритные размеры, мм, не более - монтажная длина - высота - ширина | 110(80) 82 76 | 130 82 76 | 160 90 76 | 160 125 102 | 200 125 102 | 215 125 102 | 215 160 160 |
| Масса счетчика, кг, не более | 0,66 | 0,78 | 1,92 | 3,2 | 3,3 | 4,1 | 7,1 |
| Счетчики исполнения СВКС (многоструйные | |||||||
| Габаритные размеры, мм, не более - монтажная длина - высота - ширина | 165 103 83 | 190 195 2) 103 83 | 260 225 2) 120 104 | 260 230 2) 120 104 | 300 245 2) 155 120 | 300 280 2) 160 160 | 300 280 2) 160 160 |
| Масса счетчика, кг, не более | 0,66 | 0,78 | 2,2 | 3,2 | 4,5 | 11,2 | 12 |
| Максимальное рабочее давление, МПа | 1,6 | ||||||
| Потеря давления при Qmax, МПа, не более | 0,1 | ||||||
| Температура окружающей среды, °С | от +5 до +50 | ||||||
| Относительная влажность окружающего воздуха при температуре +35 °С, % | до 80 | ||||||
Продолжение таблицы 2
| Наименование характеристики | Значение для номинального диаметра |
| DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 50 1) | |
| Диапазон рабочих температур измеряемой воды, °С для счетчиков холодной воды для счетчиков горячей воды для универсальных счетчиков | от +5 до +50 от +5 до +95 от +5 до +95 |
| Примечания: 1 - Фланцевое исполнение. 2 - Корпус из чугуна. | |
наносится на корпус средства измерений в соответствии с рисунком 3, методом струйной печати или лазерной гравировки, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование изделия или документа | Обозначение | Количество |
| Счетчик воды крыльчатый НОРМА СВК | согласно заказу | 1 шт. |
| Руководство по эксплуатации (паспорт) | 26.51.63-008-35481131-2025 РЭ | 1 экз. |
| Монтажный комплект | _ | по заказу |
приведены в разделе 4 «Устройство и принцип работы» документа 26.51.63-008-35481131-2025 РЭ «Счетчики холодной и горячей воды НОРМА СВК. Руководство по эксплуатации (паспорт)».
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
ТУ 26.51.63-008-35481131-2025 Счетчики холодной и горячей воды крыльчатые НОРМА СВК. Технические условия
