| Номер в госреестре | 97982-26 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | APPA 11Х |
| Изготовитель | JSC «PriST» |
| Год регистрации | 2026 |
| Срок свидетельства | 19.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые APPA 11X (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.
Мультиметры представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.
Конструктивно мультиметры выполнены в виде портативных приборов.
Мультиметры выпускаются в двух модификациях APPA 111, APPA 112, которые отличаются набором измерительных функций, диапазонами и точностью измерений.
Модификация APPA 111 позволяет проводить измерение коэффициента усиления транзисторов (hFE). Модификация APPA 112 обеспечивает расширенный диапазон измерения сопротивления путем измерения проводимости среды.
На передней панели расположены: ЖК дисплей, переключатель режимов измерения, функциональные кнопки и измерительные разъемы. Индикаторы на жидкокристаллическом дисплее: цифровая шкала, меню функций, индикаторы режимов измерения, единиц измерения и предупреждающие индикаторы.
На задней панели мультиметров расположен батарейный отсек, закрытый съемной крышкой с упором-подставкой. На задней панели мультиметров модификации APPA 111 есть светодиодный фонарь.
Серийный номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Общий вид мультиметров, место нанесения наклейки со знаком утверждения типа средства измерений и серийного номера представлены на рисунках 1 и 2.
Нанесение знака поверки на мультиметры предусмотрено под откидывающейся подставкой на задней стороне корпуса.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.
А
APPA 111
APPA 112

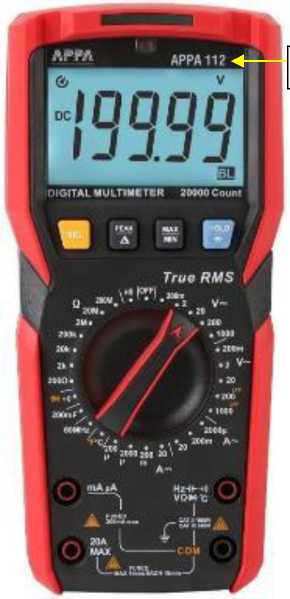

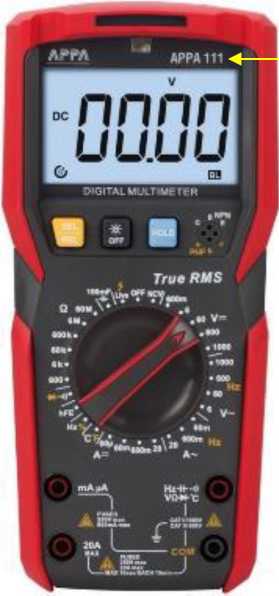

Рисунок 1 - Общий вид мультиметров и место нанесения наклейки со знаком утверждения типа (А)
APPA 111 APPA 112

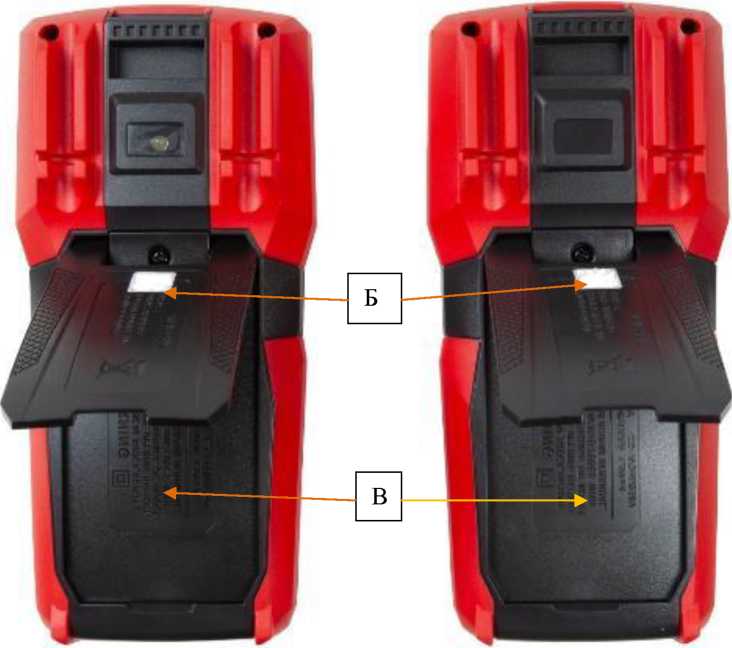

Рисунок 2 - Задний вид мультиметров с местами нанесения серийного номера (Б) и знака поверки (В)
Цвет корпуса мультиметров может отличаться от представленного на рисунках.
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер на заводе-изготовителе во время производственного цикла.
Конструкция мультиметров модификаций APPA 111, APPA 112 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО и измерительной информации - «высокий».
Таблица 1.1 - Метрологические характеристики мультиметра APPA 111 в режиме измерений напряжения постоянного тока ______________________________________________________
| Верхний предел диапазона измерений | Значение единицы младшего разряда (k) | Пределы допускаемой абсолютной погрешности |
| 600,0 мВ | 0,1 мВ | ±(0,005-|иизм|1) +4-k) |
| 6,000 В | 0,001 В | ±(0,007- |иизм| + 3-k) |
| 60,00 В | 0,01 В | |
| 600,0 В | 0,1 В | |
| 1000 В | 1 В | ±(0,007- |иизм| + 10-k) |
1) иизм - измеренное значение напряжения постоянного тока, мВ / В
Таблица 1.2 - Метрологические характеристики мультиметра APPA 111 в режиме измерений напряжения переменного тока_______________________________________________________
| Верхний предел диапазона измерений | Значение единицы младшего разряда (k) | Пределы допускаемой абсолютной погрешности в диапазонах частот | |
| От 45 до 400 Гц включ. | Св. 400 до 1000 Гц включ. | ||
| 6,000 В | 0,001 В | ±(0,008-иизм1) + 5-k) | ±(0,01-иизм + 8-k) |
| 60,00 В | 0,01 В | ±(0,015-Лизм + 8-k) | |
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ±(0,01-Лизм + 10-k) | ±(0,018-Лизм + 12-k) |
1) иизм - измеренное значение напряжения переменного тока, мВ / В
Таблица 1.3 - Метрологические характеристики мультиметра APPA 111 в режиме измерений силы постоянного тока
| Верхний предел диапазона измерений | Значение единицы младшего разряда (k) | Пределы допускаемой абсолютной погрешности |
| 60,00 мкА | 0,01 мкА | ±(0,008-|1изм|1)+ 8-k) |
| 6,000 мА | 0,001 мА | |
| 60,00 мА | 0,01 мА | |
| 600,0 мА | 0,1 мА | |
| 20,00 А | 0,01 А | ±(0,02-|1изм| + 5-k) |
1) 1изм - измеренное значение силы постоянного тока, мкА / мА / А
Таблица 1.4 - Метрологические характеристики мультиметра APPA 111 в режиме измерений силы переменного тока
| Верхний предел диапазона измерений | Значение единицы младшего разряда (k) | Пределы допускаемой абсолютной погрешности в диапазонах частот | |
| От 45 до 400 Гц включ. | Св. 400 до 1000 Гц включ. | ||
| 60,00 мА | 0,01 мА | ±(0,01-1изм1) + 12-k) | ±(0,015-1изм + 12-k) |
| 600,0 мА | 0,1 мА | ±(0,02-1изм + 3-k) | ±(0,025-1изм + 5-k) |
| 20,00 А | 0,01 А | ±(0,03-1изм + 5-k) | ±(0,035-1изм + 8-k) |
1) 1изм- измеренное значение силы переменного тока, мкА / мА / А
Таблица 1.5 - Метрологические характеристики мультиметра APPA 111 в режиме измерений сопротивления постоянному току____________________________________________________
| Верхний предел диапазона измерений | Значение единицы младшего разряда (k) | Пределы допускаемой абсолютной погрешности |
| 600,0 Ом | 0,1 Ом | ±(0,008-Иизм1) + 5-k) 2) |
| 6,000 кОм | 0,001 кОм | ±(0,008^изм + 3-k) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 МОм | 0,001 МОм | ±(0,015- Rизм + 5-k) |
| 60,00 МОм | 0,01 МОм | ±(0,015- Rизм + 25-k) |
| 1) R-изм - измеренное значение сопротивления, Ом / кОм / МОм 2) При измерении малых сопротивлений, следует исключать собственное сопротивление измерительных проводов согласно рекомендациям в РЭ. | ||
Таблица 1.6 - Метрологические характеристики мультиметра APPA 111 в режиме измерений ёмкости
| Верхний предел диапазона измерений | Значение единицы младшего разряда (k) | Пределы допускаемой абсолютной погрешности |
| 6,000 нФ | 0,001 нФ | ±(0,05- Сизм1) + 35-k)2) |
| 60,00 нФ | 0,01 нФ | ±(0,025- Сизм + 20-k) |
| 600,0 нФ | 0,1 нФ | ±(0,06- Сизм + 10-k) |
| 6,000 мкФ | 0,001 мкФ | |
| 60,00 мкФ | 0,01 мкФ | |
| 600,0 мкФ3) | 0,1 мкФ | |
| 6,000 мФ3) | 0,001 мФ | - |
| 60,00 мФ3) | 0,01 мФ | - |
| 100,0 мФ3) | 0,1 мФ | - |
| 1) Сизм - измеренное значение электрической ёмкости, нФ / мкФ / мФ 2) При измерении малых ёмкостей следует исключать паразитную емкость прибора и измерительных проводов согласно рекомендациям в РЭ. 3) При измерении ёмкости свыше 100 мкФ пределы допускаемой абсолютной погрешности не нормируются | ||
Таблица 1.7 - Метрологические характеристики мультиметра APPA 111 в режиме измерений частоты
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности |
| 9,999 Гц | 0,001 Гц | ±(0,001- Fизм1) + 4-k) |
| 10,00 Гц | 0,01 Гц | |
| 100,0 Гц | 0,1 Гц | |
| 1,000 кГц | 0,001 кГц | |
| 10,00 кГц | 0,01 кГц | |
| 100,0 кГц | 0,1 кГц | |
| 10,00 МГц | 0,01 МГц | |
| 1) Fизм - измеренное значение частоты, Гц / кГц / МГц В режиме измерения частоты входное напряжение Ubx не более 30 В. Диапазон Ubx скз для частот до 100 кГц включ. от 0,1 до 30 В включ. Диапазон Ubx скз для частот св. 100 кГц до 1 МГц включ. от 0,2 до 30 В включ. Диапазон Ubx скз для частот более 1 МГц от 0,6 до 30 В включ. | ||
Таблица 2.1- Метрологические характеристики мультиметров APPA 112 в режиме измерений напряжения постоянного тока ______________________________________________________
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности |
| 200,00 мВ | 0,01 мВ | ±(0,0005-|иизм|1) +5-k) |
| 2,0000 В | 0,0001 В | |
| 20,000 В | 0,001 В | |
| 200,00 В | 0,01 В | |
| 1000,0 В | 0,1 В | ±(0,001- |иизм| + 5-k) |
1) иизм - измеренное значение напряжения постоянного тока, мВ / В
Таблица 2.2 - Метрологические характеристики мультиметров APPA 112 в режиме измерений напряжения переменного тока в диапазоне частот от 45 до 400 Гц включительно______________
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности |
| 200,00 мВ | 0,01 мВ | +(0,01-иизм1) + 25-k) |
| 2,0000 В | 0,0001 В | +(0,008-иизм + 25-k) |
| 20,000 В | 0,001 В | |
| 200,00 В | 0,01 В | |
| 1000,0 В | 0,1 В | +(0,012-иизм + 25-k) |
1) иизм - измеренное значение напряжения переменного тока, мВ / В
Таблица 2.3 - Метрологические характеристики мультиметров APPA 112 в режиме измерений силы постоянного тока
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности |
| 200,00 мкА | 0,01 мкА | ±(0,005-|1изм|1)+ 4-k) |
| 2000,0 мкА | 0,1 мкА | |
| 200,00 мА | 0,01 мА | ±(0,008-|1изм| + 6-k) |
| 20,000 A | 0,001 A | ±(0,02-|1изм| + 15-k) |
1) 1изм- измеренное значение силы постоянного тока, мкА / мА / А
Таблица 2.4 - Метрологические характеристики мультиметров APPA 112 в режиме измерений силы переменного тока в диапазоне частот от 45 до 400 Гц включительно
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности в диапазоне частот |
| 2000,0 мкА | 0,1 мкА | ±(0,015- 1изм1) + 15-k) |
| 200,00 мА | 0,01 мА | |
| 20,000 A | 0,001 мА | ± (0,025- 1изм + 35-k) |
1) 1изм — измеренное значение силы переменного тока, мкА / мА / А
Таблица 2.5 - Метрологические характеристики мультиметров APPA 112 в режиме измерений сопротивления постоянному току
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности |
| 200,00 Ом | 0,01 Ом | ±(0,004-Иизм1) + 10-k) |
| 2,0000 кОм | 0,0001 кОм | ±(0,004-Иизм + 5-k) |
| 20,000 кОм | 0,001 кОм | |
| 200,00 кОм | 0,01 кОм | |
| 2,0000 МОм | 0,0001 МОм | |
| 20,000 МОм | 0,001 МОм | ±(0,012-Иизм + 25-k) |
| 200,0 МОм | 0,1 МОм | ±(0,05^изм + 10-k) |
| 1) R-изм - измеренное значение сопротивления, Ом / кОм / МОм | ||
Таблица 2.6 - Метрологические характеристики мультиметров APPA 112 в режиме измерений ёмкости
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности |
| 20,000 нФ | 0,001 нФ | ±(0,04- Сизм1) + 50-k)2) |
| 200,00 нФ | 0,01 нФ | |
| 2000,0 нФ | 0,1 нФ | |
| 2,0000 мкФ | 0,0001 мкФ | |
| 20,000 мкФ | 0,001 мкФ | |
| 200,00 мкФ3) | 0,01 мкФ | - |
| 2,0000 мФ3) | 0,0001 мФ | - |
| 20,000 мФ3) | 0,001 мФ | - |
| 200,00 мФ3) | 0,01 мФ | - |
| 1) Сизм - измеренное значение электрической ёмкости, нФ / мкФ / мФ 2) При измерении малых ёмкостей следует исключать паразитную емкость прибора и измерительных проводов согласно рекомендациям в РЭ. 3) При измерении ёмкости свыше 100 мкФ пределы допускаемой абсолютной погрешности не нормируются. | ||
Таблица 2.7 - Метрологические характеристики мультиметров APPA 112 в режиме измерений частоты
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности |
| 199,99 Гц | 0,01 Гц | ±(0,001- Fизм1) + 3-k) |
| 1999,9 Гц | 0,1 Гц | |
| 199,99 кГц | 0,01 кГц | |
| 1999,9 кГц | 0,1 кГц | |
| 19,999 МГц | 0,001 МГц | |
| 60,00 МГц | 0,01 МГц | |
| 1) Fизм - измеренное значение частоты, Гц / кГц / МГ ц | ||
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 4 - Основные технические характеристики мультиметров APPA 111, APPA 112
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,37 |
| Габаритные размеры (ширинахвысотахглубина), мм | 189,4x53,8x89 |
| Питание | Батарея 1,5 В х 4 шт (ААА) |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 75 |
| Рабочие условия эксплуатации: APPA 111 - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более APPA 112 - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +40 75 от 0 до +30 75 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность мультиметров
| Наименование | Обозначение | Количество шт./экз. |
| Мультиметр | APPA 11Х 1) | 1 |
| Измерительные провода | - | 1 комплект |
| Руководство по эксплуатации на CD-диске | - | 1 |
| 1) В зависимости от модификации. | ||
приведены в разделе «ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 в в диапазоне частот от Ь10-1до 2-109 Гц»
Приказ Росстандарта от 17.03.2022 года № 668 «Об утверждении государственной поверочной схемой для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости» к государственному первичному эталону единицы электрической емкости - ГЭТ 25-79
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты к государственному первичному эталону единиц времени, частоты и национальной шкалы времени - ГЭТ 1-2022
Стандарт предприятия «Мультиметры цифровые APPA 11Х»
