| Номер в госреестре | 97981-26 |
| Наименование СИ | Генераторы тестовые |
| Обозначение типа СИ | ИБИС-01 |
| Изготовитель | Общество с ограниченной ответственностью «Автоматизированная система контроля и диагностирования «ИБИС» |
| Год регистрации | 2026 |
| Срок свидетельства | 19.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы тестовые ИБИС-01 (далее - генераторы) предназначены для воспроизведения частоты повторения импульсных сигналов в заданном диапазоне частот и генерации сигналов для мониторов медицинских дистанционных, использующих в работе принцип видеоплетизмографии (далее - мониторы).
Принцип действия генераторов заключается в воспроизведении частоты повторения импульсных электрических сигналов, соответствующей показателю продолжительности сердечного цикла (интервал R-R), с последующим излучением промодулированных сигналов посредством светодиода в целях имитации параметров пульсовой волны, регистрируемых и измеряемых мониторами.
Конструктивно генератор представляет собой пластиковый корпус, в котором размещены электронный блок, органы управления и индикации. На передней стороне корпуса размещен светодиод, имитирующий пульсовую волну человека и соответствующие показатели продолжительности сердечного цикла. На противоположной стороне корпуса размещены разъем шнура электропитания, кнопка включения и разъем типа BNC, на который выведен электрический сигнал, поступающий на светодиод. На верхней стороне корпуса расположен жидкокристаллический сенсорный дисплей.
Электронный блок генератора воспроизводит электрические импульсные сигналы прямоугольной формы с заданными параметрами частоты повторения импульсов. Электрические сигналы поступают на светодиод, частота вспышек (периодичность между вспышками) которого имитирует пульсовую волну человека. Управление прибором и индикация его состояния, режимов работы и устанавливаемых параметров производится посредством жидкокристаллического сенсорного дисплея.
Маркировка на нижней стороне корпуса нанесена методом печати на металлизированной информационной наклейке и содержит обозначение типа средства измерений, год изготовления, заводской номер в виде знака «№» и арабских цифр в формате «ХХХ» (где ХХХ - обозначение из 3 цифр) и наименование изготовителя, что обеспечивает идентификацию.

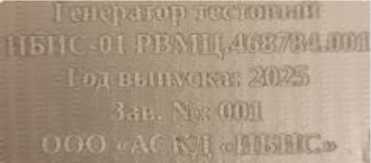

Рисунок 1 - Вид информационной наклейки
Общий вид генератора представлен на рисунках 2 и 3.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбировка генераторов от несанкционированного доступа не предусмотрена.
Место информационной наклейки
Место нанесения знака утверждения типа

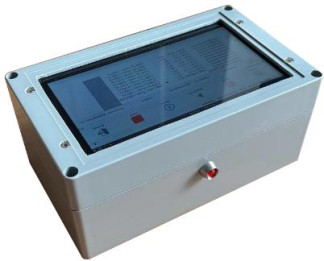

Рисунок 2 - Общий вид генератора тестового ИБИС-01

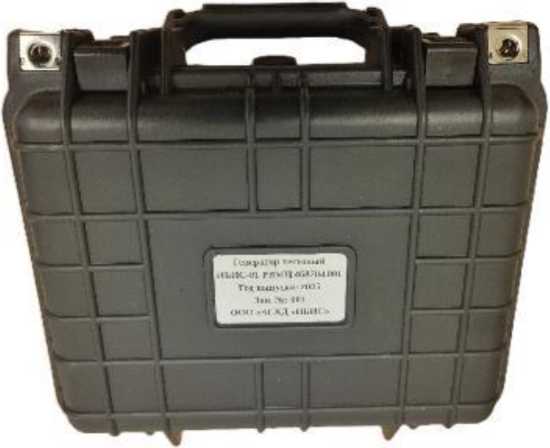

Рисунок 3 - Общий вид транспортировочного кейса генератора тестового ИБИС-01
Программное обеспечение (далее - ПО) генераторов записано в энергонезависимую память электронного блока (встроенного контроллера) и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
ПО идентифицируется после включения генератора в соответствующем разделе меню пользователя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения генераторов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | ПО ИБИС-01 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения частоты повторения электрических импульсов, Гц | от 0,5 до 5 |
| Пределы допускаемой относительной погрешности воспроизведения частоты повторения электрических импульсов, % | ±1-10-4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания напряжение питания переменного тока, В частота напряжения питания переменного тока, Гц | 220±22 50±1 |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность при температуре 25 °С, %, не более | от +15 до +25 90 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 210x145x95 |
| Масса, кг, не более | 1,5 |
| Габаритные размеры с транспортировочным кейсом (длинахширинахвысота), мм, не более | 265x245x130 |
| Масса с транспортировочным кейсом, кг, не более | 3,0 |
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на пластиковый корпус методом наклейки.
Таблица 4 - Комплектность генераторов
| Наименование | Обозначение | Количество |
| Генератор тестовый ИБИС-01 | РВМЦ.468784.001 | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кейс транспортировочный | - | 1 шт. |
| Паспорт | РВМЦ.468784.001ПС | 1 экз. |
| Руководство по эксплуатации | РВМЦ.468784.001РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа РВМЦ.468784.001 РЭ «Генераторы тестовые ИБИС-01. Руководство по эксплуатации».
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Технические условия. РВМЦ.468784.001 ТУ «Генераторы тестовые ИБИС-01»
