| Номер в госреестре | 97979-26 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 1016 (резервная схема учета) |
| Изготовитель | Общество с ограниченной ответственностью «Эмерсон» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 1016 (резервная схема учета) (далее - СИКН РСУ) предназначена для автоматизированных измерений массы нефти.
Принцип действия СИКН РСУ основан на косвенном методе динамических измерений массы нефти.
При косвенном методе динамических измерений массу нефти определяют с применением: ультразвуковых преобразователей объемного расхода, преобразователей плотности, температуры, давления, объемной доли воды в нефти. Выходные электрические сигналы с ультразвукового преобразователя объемного расхода, преобразователей плотности, температуры, давления, объемной доли воды в нефти поступают на соответствующие входы контроллера измерительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет контроллер измерительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой концентрации хлористых солей в аккредитованной лаборатории и массовой доли воды в нефти используя результаты измерений, полученные в аккредитованной лаборатории или вычисленной системой обработки информации по результатам автоматических измерений объемной доли воды в нефти поточным влагомером.
СИКН РСУ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта. Монтаж и наладка СИКН РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН РСУ и эксплуатационными документами на ее компоненты.
В состав СИКН РСУ входят средства измерений, участвующие в измерениях массы нефти, измерениях и контроле показателей качества нефти, а также контроле технологических режимов работы системы, приведенные в таблице 1.
Таблица 1 - Состав СИКН РСУ
| Наименование средства измерений | Регистрационный номер* |
| Преобразователь расхода ультразвуковой модели 3812 | 51047-12 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-11 |
| Термопреобразователи сопротивления Rosemount 0065 | 53211-13 |
| Преобразователи измерительные 3144P | 14683-09 |
П Продолжение таблицы 1
| Наименование средства измерений | Регистрационный номер* |
| Датчики температуры Rosemount 3144P | 63889-16 |
| Преобразователи давления измерительные 3051 | 14061-10, 14061-15 |
| Преобразователи плотности жидкости измерительные типа 7835 | 94755-25, 94766-25 |
| Влагомеры нефти поточные УДВН-1пм | 14557-10 |
| *В Федеральном информационном фонде по обеспечению единства измерений. | |
В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефти утвержденных типов.

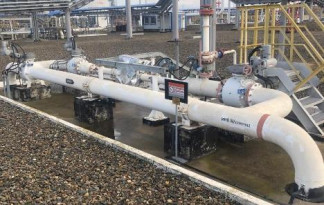

Общий вид СИКН РСУ с указанием места нанесения заводского номера приведен на рисунке 1.
Заводской номер СИКН РСУ (№ 1016) нанесен на маркировочную табличку, методом гравировки, в месте, указанном на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид СИКН РСУ с указанием места нанесения заводского номера
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений на контровочной проволоке, пропущенной через отверстия в задней части корпуса контроллера измерительного FloBoss модели S600+ (далее - ИВК), заводские № 20027365, 20027828 устанавливается свинцовая (пластмассовая) пломба, несущая на себе знак поверки (оттиск клейма поверителя), который наносится методом давления.

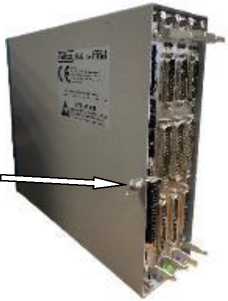

Схема пломбировки от несанкционированного доступа с местом установки пломбы, представлена на рисунке 2.
Место установки пломбы
Рисунок 2 - Схема пломбировки ИВК
СИКН РСУ имеет программное обеспечение (ПО), реализованное в ИВК, обеспечивает реализацию функций СИКН РСУ. Идентификационные данные ПО указаны в таблице 2.
Метрологические характеристики СИКН РСУ указаны с учетом влияния ПО.
Уровень защиты ПО высокий в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Linux Binary.app |
| Номер версии (идентификационный номер ПО) | 06.09g/09g 230712 |
| Цифровой идентификатор ПО | 33b8 |
Метрологические и основные технические характеристики СИКН РСУ, и параметры измеряемой среды приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики СИКН РСУ
| Наименование характеристики | Значение |
| Расход через СИКН РСУ, т/ч*: - минимальный - номинальный - максимальный | 80 350 480 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,6 |
| * - указан максимальный диапазон измерений, фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений. | |
Таблица 4 - Основные технические характеристики СИКН РСУ и параметры измеряемой среды
| Наименование характеристики | Значение |
| Технические характеристики СИКН РСУ: - давление измеряемой среды, МПа - режим работы | от 0,2 до 0,8 постоянный |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Параметры измеряемой среды: - измеряемая среда - температура, °С - плотность в рабочем диапазоне температуры и избыточного давления, кг/м3 - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более | нефть, соответствующая требованиям ГОСТ Р 51858 «Нефть. Общие технические условия» от +5 до +35 от 790 до 930 0,5 100 0,05 |
Таблица 5 - Показатели надежности СИКН РСУ
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.
Комплектность СИКН РСУ приведена в таблице 6.
аблица 6 - Комплектность СИКН РСУ
| Наименование | Обозначение | Количество |
| СИКН РСУ | - | 1 шт. |
| Инструкция по эксплуатации | - | 1 экз. |
приведены в документе «ГСИ. Масса нефти. Методика измерений резервной системой учета нефти системы измерений количества и показателей качества нефти № 1016», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/163014-17, регистрационный № ФР.1.29.2018.29418.
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
