| Номер в госреестре | 97977-26 |
| Наименование СИ | Системы контроля состояния электродвигателей |
| Обозначение типа СИ | WDH |
| Изготовитель | JIANGSU SFERE ELECTRIC CO., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 19.03.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы контроля состояния электродвигателей WDH (далее по тексту - системы) предназначены для измерений напряжения и силы переменного тока в трехфазной системе электроснабжения низковольтных электродвигателей в целях обеспечения контроля, управления и защиты.
Принцип действия систем основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока в трехфазной системе электроснабжения электродвигателей с последующей математической и алгоритмической обработкой измеренных величин. Измерения производятся по трем каналам - для каждой фазы напряжения и тока.
Системы выполнены в стационарном варианте, осуществляют непрерывный онлайн-мониторинг состояния электродвигателей и генераторов. Системы устанавливаются в шкафу (на панели) управления электродвигателем или генератором. Результаты измерений формируются непрерывно в реальном времени.
Основные режимы работы систем: измерения, анализ, контроль.
В системе происходит измерение напряжения и силы переменного тока, сравнение результатов измерений с номинальными значениями. Проводя анализ результатов измерений, системы выявляют отклонения от нормы, и сигнализируют оператору о возникновении тех или иных неисправностей контролируемых электродвигателей и генераторов или о необходимости технического обслуживания.
Полученные результаты измерений отображаются на дисплейном модуле системы, сохраняются в памяти или передаются через коммуникационные интерфейсы (RS485, RJ45, Profibus-DP) в информационные системы и системы управления более высокого уровня или компьютеры.
Измерение напряжения переменного тока осуществляется непосредственным подключением систем к электрической цепи. Измерение силы переменного тока осуществляется с помощью первичных преобразователей тока, входящих в состав систем.
Таблица 1 - Перечень физических величин, измеряемых и вычисляемых системами______
| Напряжение переменного тока | Да |
| Сила переменного тока | Да |
| Мощность (активная/реактивная) | Да |
| Энергия (активная/реактивная) | Да |
| Коэффициент мощности | Да |
| Несимметрия токов | Да |
| Несиметрия напряжений | Да |
Для защиты измеренных и запрограммированных параметров от несанкционированного доступа дисплейный модуль системы имеет защиту в виде пользовательского пароля.

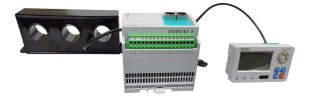

Конструктивно системы состоят из модуля измерений, дисплейного модуля и первичного преобразователя тока. Общий вид системы представлен на рисунках 1, 2. Пломбирование системы не предусмотрено.
Нанесение знака поверки на системы не предусмотрено.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится методом типографской печати на наклейке, расположенной на корпусе модуля измерений и дисплейного модуля.
Нанесение заводских (серийных номеров) на первичные преобразователи тока не предусмотрено.

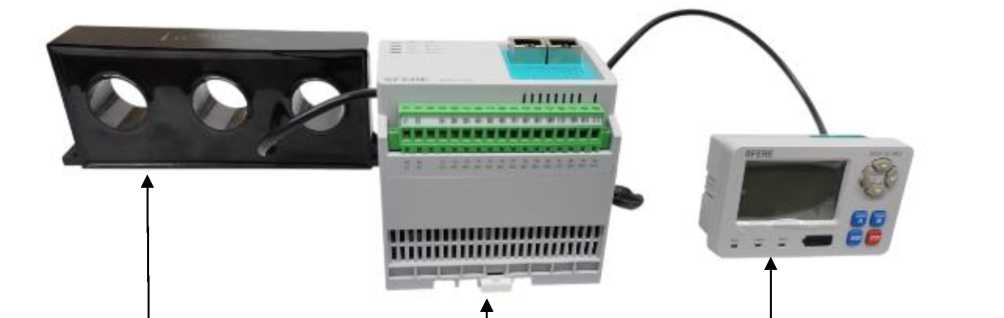

Первичный преобразователь тока
Модуль измерений
Дисплейный модуль
Рисунок 1 - Общий вид системы
Дисплей
Модуль измерений
Рисунок 2 - Места нанесения заводских (серийных номеров)
Встроенное ПО системы (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство систем предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1000 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока (фазное/линейное), В | от 1 до 400 / от 1 до 690 |
| Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % | ±0,5 |
| Диапазон значений номинального тока1, А | 1, 5, 25, 100, 200 |
| Пределы допускаемой основной относительной погрешности измерений силы переменного тока в зависимости от типа первичного преобразователя тока (нормированы для значений первичного тока в диапазоне от 1% до 800% от номинального), % | |
| при значении первичного тока от 0,01 до 1 А | ±1,5 |
| при значении первичного тока свыше 1 А | ±0,5 |
| Частота переменного тока, Гц | 50 |
| Примечание - 1) - конкретное значение определяется модификацией первичного преобразователя | |
Таблица 4 - Общие технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 50 |
| Габаритные размеры модуля измерений (длинахширинахвысота), мм, не более | 106х105х102 |
| Масса модуля измерений, кг, не более | 0,6 |
| Интерфейс | RS485 (коммуникационный протокол Modbus-RTU или Profibus-DP); RJ45 (коммуникационный протокол Modbus-TCP или Profinet) |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 от 30 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -20 до +60 от 30 до 95 |
| Средний срок службы, лет, не менее | 15 |
| Средняя наработка на отказ, ч, не менее | 80000 |
Таблица 5 - Дисплейный модуль. Общие характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 99x38x62 |
| Масса дисплея, кг, не более | 0,13 |
| Тип дисплея | LCD |
| Интерфейс | USB |
Таблица 6 - Модификации первичных преобразователей тока
| Модификация | Номинальный ток, 1ном, А (вход/выход) | Габаритные размеры (длинахширинахвысота), мм, не более | Масса, кг, не более |
| shioia-iii | 1/0,005 | 100х28х40 | 1 |
| SHI05A-III | 5/0,025 | ||
| SHI05-III | 5/0,025 | 90х43х112 | 1 |
| SHI25-III | 25/0,125 | ||
| SHI100-III | 100/0,25 | ||
| SHI200-I | 200/0,5 | 196х38х75 | 1 |
на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Системы контроля состояния электродвигателей (модификация по заказу) | WDH | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 1 «Краткое описание продукта» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. №1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот 1-10-1-1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
Системы контроля состояния электродвигателей WDH. Стандарт предприятия
