| Номер в госреестре | 97976-26 |
| Наименование СИ | Системы мониторинга и измерений температуры |
| Изготовитель | Публичное акционерное общество «Пермская научно-производственная приборостроительная компания» |
| Год регистрации | 2026 |
| Срок свидетельства | 19.03.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга и измерений температуры (далее - системы) предназначены для измерений и контроля температуры для своевременного оповещения оператора при достижении предельно допустимой температуры, а также предотвращения перегрева и оперативного управления системами охлаждения.
Принцип действия систем основан на пропорциональном смещении рабочей длины волны, проходящей по волноводу, при изменении геометрических размеров его рабочей части, с последующим преобразованием измеренных значений длин волны, отражённых от волоконных брэгговских решеток, в значение температуры.
Конструктивно системы состоят из первичных преобразователей измерения температуры на основе технологии ВБР (волоконных брэгговских решёток) (термокомпенсаторов волоконно-оптических ASTRO A512, датчиков волоконно-оптических ASTRO модификации A513, датчиков диэлектрических температуры ASTRO A514, датчиков температуры ASTRO A515), вторичных преобразователей (анализаторов сигналов волоконно-оптических датчиков модификации ASTRO A31, ASTRO А31М, ASTRO A32, ASTRO A33, ASTRO A34), программного обеспечения, волоконно-оптического кабеля, переходной плиты, коммутационного шкафа (по заказу).
Заводской номер систем имеет цифровой формат и нанесен типографской печатью на информационной табличке, прикрепленной ко вторичному преобразователю, входящему в состав системы или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра системы, возможность прочтения и сохранность номера в процессе эксплуатации. Корпус системы металлический, окрашиваемый в цвета, которые определяет изготовитель.
Пломбирование системы не предусмотрено.
Нанесение знака поверки на систему не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Общий вид системы представлен на рисунке 1. Общий вид информационной таблички, прикрепленной ко вторичному преобразователю системы, с указанием места нанесения заводского номера представлен на рисунке 2.
а) б)
в) г)
д)

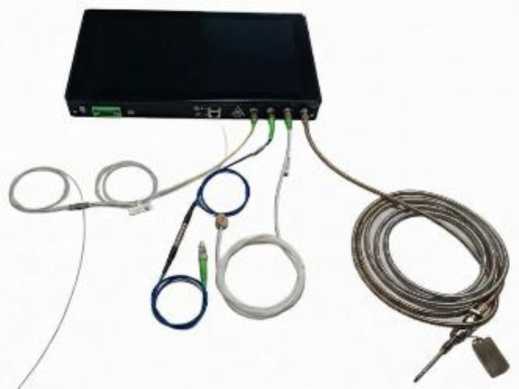

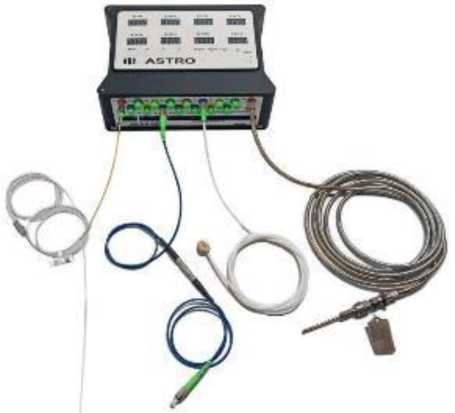

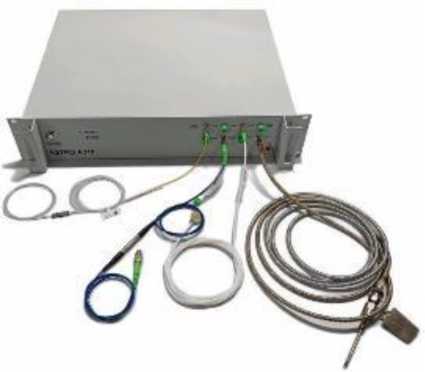

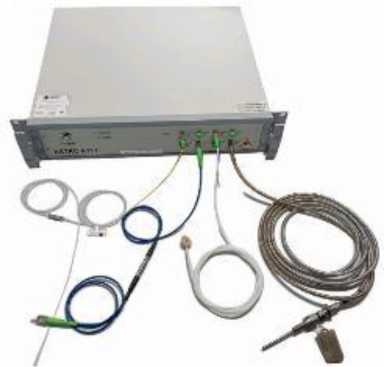

Рисунок 1 - Общий вид системы мониторинга и измерений температуры, в составе которой анализатор сигналов волоконно-оптических датчиков модификации а) ASTRO A31, б) ASTRO А31М, в) ASTRO A32, г) ASTRO A33, д) ASTRO A34
ЛЛС02, Россия, а. С|4рчь, цл 25 Октября, 106 Тал »"/ 3421 240-09-86 wwk ,-seriso' г и
BCAt.l66tSXXB
Место нанесения заводского номера
Зой. номе.:> Во.ъа иэг
1225-00' О1.122025
СДЕЛАНО 9 РОССИИ
Рисунок 2 - Общий вид информационной таблички, прикрепленной ко вторичному преобразователю системы с указанием места нанесения заводского номера
Система имеет встроенное программное обеспечение (далее - ПО). Программное обеспечение предназначено для отображения, сбора, хранения и обработки результатов измерений. Идентификационные данные ПО приведены в таблице 1. Конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификации вторичного преобразователя | |
| A31 А31М A32 | A33 A34 | |
| Идентификационное наименование ПО | MD_03_CPU | |
| Номер версии (идентификационный номер) ПО | 1.0.XX.XX* | 1.1.XX.XX* |
| Цифровой идентификатор ПО | - | |
| *«Х» относится к метрологически незначимой части ПО и может принимать значения от 1 до 9 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации первичных преобразователей | |||
| А512 | А513 | А514 | А515 | |
| Диапазон измерений | от - 70 | от - 50 | от - 60 | от - 70 |
| температуры, °С | до + 85 | до + 80 | до + 180 | до + 250 |
| Пределы допускаемой абсолютной погрешности измерений температуры с частотой опроса 1 Гц, °С | ± 1,5 | ± 0,3 | ± 1,0 | ± 0,5 |
| Пределы допускаемой абсолютной погрешности измерений температуры с частотой опроса более 20 Гц, °С | ± 2,0 | ± 1,0 | ± 1,0 | ± 1,0 |
Таблица 3 - Основные технические характеристики для модификаций первичных преобразователей___________________________________________________________________
| Наименование характеристики | Значение для модификаций первичных преобразователей | |||
| А512 | А513 | А514 | А515 | |
| Габаритные размеры, мм, не более - ширина - длина - высота - диаметр | 15 30 3,5 | 110 8 | 10000* 4,2 20 | 400 20 |
| Масса, г, не более | 5 | 35 | 200* | 200* |
* вместе с кабелем
Таблица 4 - Основные технические характеристики для модификаций вторичных преобразователей ___________________________________________________________________
| Наименование характеристики | Значение для модификаций вторичных преобразователей | |||||
| A31 | А31М | A32 | A33 | A34 | ||
| 1U | 2U | |||||
| Количество оптических каналов | 1, 2, 4, 8, 16(с LC коннектором) | 4 | 1, 2, 4, 8, 16 | |||
| Условия эксплуатации: - температура окружающего воздуха, °С | от + 10 до + 40 | от - 40 до + 50 | от 0 до + 40 | от + 10 до + 40 | от - 20 до + 60 | |
| Рабочий диапазон длин волн, нм | от 1500 до 1600 | от 1500 до 1600/ от 1528 до 1568 | от 1500 до 1600/ от 1528 до 1568 | от 1528 до 1568 | ||
| Наименование характеристики | Значение для модификаций вторичных преобразователей | |||||
| A31 | А31М | A32 | A33 | A34 | ||
| 1U | 2U | |||||
| Частота выдачи данных, Гц, не менее | 1, 200 | 1 или 200 (по запросу)/ 1 000 для диапазона от 1528 до 1568 | 1 | |||
| Интерфейс связи | Ethernet (TCP/IP) | Ethernet (TCP/IP) | Сенсорный экран, Ethernet (TCP/IP), USB | Ethernet, RS485 | ||
| Протокол передачи данных | SCPI | Websocket, Modbus TCP, (для 1 Гц), SCPI (опциональ но) | Web-socket, Modbus TCP, | Web-socket, Modbus TCP, Modbus RTU | ||
| Габаритные размеры, мм, не более - ширина - длина - высота | 485 440 95 | 485 440 95 | 380 230 45 | 380 230 95 | 270 210 90 | |
| Масса, кг, не более | 7 | 10 | 2 | 7,5 | 5 | |
| Потребляемая мощность, Вт, не более | 40 | 60 | 20 | 60 | 30 при нормальных условиях, до 60 при пониженной или повышенной температуре | |
| Напряжение питания, В | 230 ±12, 50 ±5 Гц (переменный ток) | от 11 до 36 (постоянный ток) | от 15 до 32 (постоянн ый ток) | от 19 до 29 (постоянный ток) | от 19 до 29 (постоянный ток) | |
| Объем внутренней памяти для архивов измерений, ГБ | - | - | - | 16, 32, 64 | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система мониторинга и измерений температуры | - | 1 шт. |
| Руководство по эксплуатации | ДСАЕ.466452.003 РЭ | 1 экз. |
| Паспорт | ДСАЕ.466452.003 ПС | 1 экз. |
приведены в разделе 5 «Описание и работа» руководства по эксплуатации ДСАЕ.466452.003 РЭ.
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ДСАЕ.466452.003 ТУ «Системы мониторинга и измерений температуры. Технические условия»
