| Номер в госреестре | 97975-26 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные |
| Обозначение типа СИ | LABORTEK MET-XL |
| Изготовитель | Beijing TIME Haofang Technology Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 19.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные LABORTEK MET-XL (далее - спектрометры) предназначены для измерений массовой доли химических элементов в металлах, сплавах, в том числе алюминиевых, магниевых, нержавеющих, конструкционных, специальных и изделий на их основе, идентификации химических элементов от натрия до кюрия в веществах, находящихся в твёрдом и порошкообразном состоянии.
Принцип действия спектрометров основан на измерении спектра вторичного рентгеновского излучения.
Первичное рентгеновское излучение, генерируемое рентгеновской трубкой, взаимодействует с элементами анализируемого образца и вызывает вторичное рентгеновское излучение, интенсивность которого зависит от элементного состава образца.
Конструктивно спектрометры выполнены в виде пыле-влагозащищенного моноблока из ударопрочного пластика, в котором размещены: малогабаритный моноблочный источник рентгеновского излучения, комплекс спектрометрический, управляющая электроника, блок аккумуляторных батарей и сенсорный экран управления.
В качестве источника рентгеновского излучения в спектрометрах используется рентгеновская трубка. Регистрация вторичного рентгеновского излучения осуществляется с помощью кремниевого SDD детектора.
Спектрометры оснащены: встроенным компьютером с возможностью присоединения внешних устройств через USB и/или Wi-Fi для передачи результатов измерений, включая спектрограммы; сенсорным дисплеем; специализированным программным обеспечением (далее - ПО).
Спектрометры поставляются со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.
Специализированное ПО спектрометров имеет несколько режимов измерений массовой доли элементов, предоставляемых с каждым спектрометром.
В спектрометрах реализована аппаратная и программная функция автоматического отключения питания рентгеновской трубки при отсутствии образца измерения.
Спектрометры предназначены для работы в полевых и цеховых условиях, а также стационарно в лаборатории.
Корпус спектрометров изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.
При работе с горячими поверхностями (450 - 500) °С опционально могут предоставляться высокотемпературные защитные окна.
На верхнюю панель спектрометров в виде наклейки наносится информационная табличка (шильд) с обозначением типа средства измерений, серийным номером в цифровом формате. Серийный номер наносится на информационную табличку (шильд) типографской печатью или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра спектрометра, возможность прочтения и сохранность номера в процессе эксплуатации.
Конструкцией спектрометров не предусмотрена возможность нанесения знака поверки.
На боковую панель спектрометров наносится гарантийная пломба в виде наклейки.
Общий вид спектрометров, место нанесения серийного номера, знака утверждения типа и гарантийной пломбы представлены на рисунке 1.

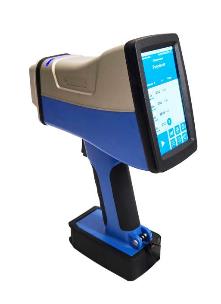

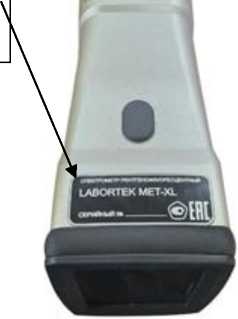

Место нанесения серийного номера и знака утверждения типа

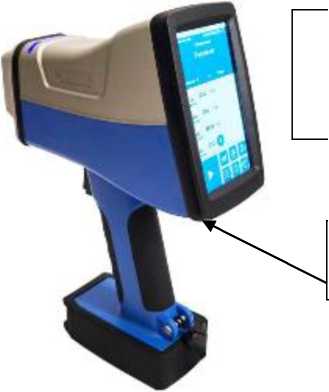

Рисунок 1 - Общий вид спектрометров рентгенофлуоресцентных LABORTEK MET-XL
Место нанесения гарантийной пломбы
Спектрометры управляются со встроенного компьютера через специализированное ПО. Специализированное ПО позволяет проводить тестирование и настройку спектрометра, создавать эмпирические градуировки, проводить контроль и управление процессом измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, выводить результаты на печать, создавать библиотеки сплавов, веществ и материалов, проводить идентификацию исследуемого объекта на соответствие марки сплава в имеющейся библиотеке. Специализированное ПО устанавливается на встроенный и/или внешний компьютер.
Уровень защиты специализированного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные специализированного ПО спектрометров приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ICheqXWin |
| Номер версии (идентификационный номер) ПО | 1.ХХ.ХХХХ.ХХХ* |
| Цифровой идентификатор ПО | - |
| * «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон определяемых химических элементов | от Na до Ст |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала на линии FeKa1), % | 2 |
| Чувствительность на линии FeKa1), имп/(с^мкА^%), не менее | 5 |
| Диапазон измерений массовой доли элементов в металлах и сплавах2), % | от 0,001 до 100 |
| Пределы допускаемой относительной погрешности измерений массовой доли элементов в металлах и сплавах2), %, в поддиапазонах измерений: - от 0,001 % до 0,1 % включ. - св. 0,1 % до 1 % включ. - св. 1 % до 10 % включ. - св. 10 % до 100 % включ. | ±25 ±25 ±5 ±3 |
| 1) Значение нормировано по площади пика; значение нормировано для железа в стандартном образце массовой доли железа в твердой матрице с массовой долей от 0,90 % до 1,10 %. 2) Значения нормированы для элементов в стандартных образцах сплавов на железной основе. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, с, не более | 120 |
| Время измерения (выбирается оператором в зависимости от вида образца или анализируемой площади), с | от 2 до 999 |
| Потребляемая мощность, В^А, не более | 35 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 110+17/220+22 110-10/220-33 |
| - частота переменного тока, Гц | 60±1/50±1 |
| от аккумуляторных батарей: | |
| - напряжение постоянного тока, В | от 6,4 до 8,4 |
| Время непрерывной автономной работы со штатным комплектом аккумуляторных батарей, ч, не менее | 12 |
| Мощность эквивалентной дозы в условиях нормальной эксплуатации спектрометра, в любой доступной точке на расстоянии 0,1 м от поверхности спектрометра, мкЗв/ч, не более | 1,0 |
| Степень защиты корпуса от доступа к опасным частям, попадания внешних твердых предметов и воды по ГОСТ 14254-2015 | IP54 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 245 86 310 |
| Масса, кг, не более | 2,3 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность, %, не более | от -20 до +40 98 |
наносится на информационную табличку (шильд) типографской печатью, а также на титульный лист руководства пользователя типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр рентгенофлуоресцентный | LABORTEK MET-XL | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Зарядное устройство для аккумуляторных батарей | - | 1 шт. |
| Защитный колпак | - | 1 шт. |
| Руководство пользователя | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе «Проведение анализа» документа «Спектрометры рентгенофлуоресцентные LABORTEK MET-XL. Руководство пользователя».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 19.02.2021 № 148 Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах
Приказ Росстандарта от 17.05.2021 № 761 О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148
