Полуприцепы-цистерны БЦМ-111, 97974-26

Назначение

Полуприцепы-цистерны БЦМ-111 (далее - ППЦ) предназначены для измерений объема нефтепродуктов.

Описание

Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.

ППЦ являются транспортными мерами полной вместимости.

ППЦ представляют собой сварную цистерну круглого сечения, смонтированную на автомобильное шасси.

Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.

В верхней части цистерны приварена горловина с указателем уровня налива в виде металлического уголка.

К настоящему типу средств измерений относятся полуприцепы-цистерны БЦМ-111 с заводскими №№ 9605ААВ0000079, 9605ААВ0000080, 9605ААВ0000081, 9605ААВ0000082, 9605ААЕ0000104.

Заводской номер ППЦ, состоящий из арабских цифр и букв латинского алфавита, нанесен ударным способом на табличку, расположенную в передней части корпуса цистерны справа по движению.

Пломбирование ППЦ для защиты от несанкционированного изменения положения указателя уровня налива осуществляется с помощью заклепки, проходящей через стенку горловины и указатель уровня налива, на которую давлением ударного клейма (плашки) наносится знак поверки.

Место нанесения заводского номера

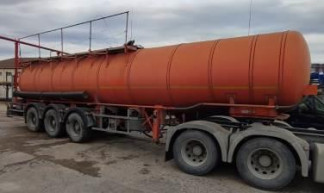

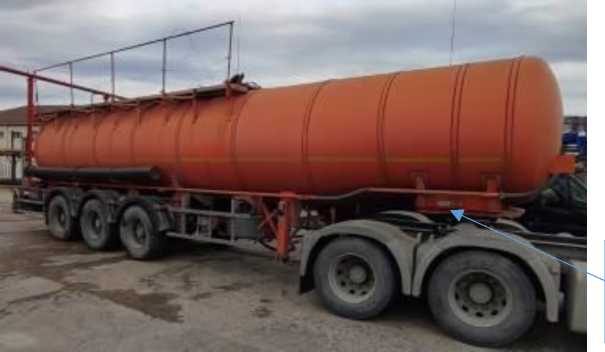

Рисунок 1 - Общий вид ППЦ, зав. № 9605ААВ0000079

Место нанесения заводского номера

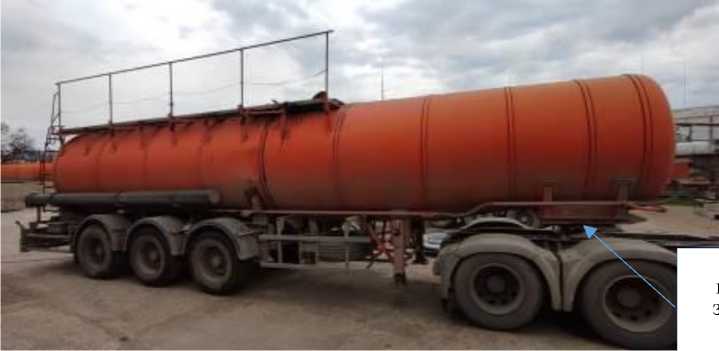

Рисунок 2 - Общий вид ППЦ, зав. № 9605ААВ0000080

Место нанесения заводского номера

Рисунок 3 - Общий вид ППЦ, зав. № 9605ААВ0000081

Место нанесения заводского номера

Рисунок 4 - Общий вид ППЦ, зав. № 9605ААВ0000082

Место нанесения заводского номера

Заклепка для нанесения знака поберки

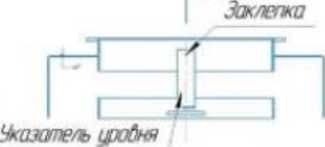

Рисунок 6 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны

Рисунок 5 - Общий вид ППЦ, зав. № 9605ААЕ0000104

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Основные сведения» паспорта.

Нормативные документы

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
