| Номер в госреестре | 97964-26 |
| Наименование СИ | Преобразователи расхода |
| Обозначение типа СИ | тип 3-9900-1 |
| Изготовитель | Georg Fischer Signet LLC |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода тип 3-9900-1 (далее - преобразователи) предназначены для измерений входных сигналов силы постоянного тока, поступающих от первичных преобразователей расхода и преобразования их в значения расхода.
К преобразователям данного типа относятся преобразователи расхода тип 3-9900-1 серийные номера 62305180214, 62301311091, 62311010468, 62311010459, 62311010470, 62302150043, 62305180185, 62303231035, 62303230979, 62303231034, 62209020656,
62303231036, 62201052082, 62412060839, 62502280627, 62412090077, 62412090037,
62311010527,62410180457, 62407291235, 62408150250.
Принцип действия преобразователей основан на измерении входных сигналов силы постоянного тока, пропорциональных измеряемой физической величине и преобразовании ее в значения расхода, отображении результатов измерений на дисплее преобразователя и передачи информации во внешние информационные системы.
Преобразователи имеют на лицевой панели 4 кнопки управления.
Нанесение знака поверки и пломбирование преобразователя не предусмотрено.

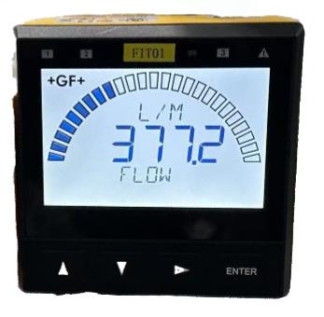

Общий вид преобразователя показан на рисунке 1.
Рисунок 1 - Общий вид преобразователя
Маркировка выполнена типографским способом в виде наклейки на корпусе преобразователя с указанием его обозначения и серийного номера (показано стрелкой).
Маркировка преобразователя приведена на рисунке 2.
Рисунок 2 - Маркировка преобразователя
Место нанесения серийного номера
Преобразователи имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти преобразователей при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для преобразования, обработки, передачи и отображении измерительной информации.
Для защиты ПО используется четырехзначный пароль для защиты от непреднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 9900 |
| Номер версии (идентификационный номер) ПО | 21 |
| Цифровой идентификатор ПО | Не индицируется |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений входного сигнала силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности преобразования сигнала силы постоянного тока в значение расхода, % | ±0,5 |
| Выходной сигнал, л/мин | от 0 до 1000 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания постоянного тока, В | от 10,8 до 35,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -10 до +70 |
| - относительная влажность при +20 °C, % | до 95 (без конденсации влаги) |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры, мм, не более - высота | 107 |
| - ширина | 99 |
| - длина | 99 |
| Масса, кг, не более | 0,6 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта в левом верхнем углу типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь расхода | тип 3-9900-1 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. на партию |
| Паспорт | - | 1 экз. |
изложены в паспорте раздел 1 «Назначение и область применения».
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А.
