| Номер в госреестре | 97963-26 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | CPB 123 |
| Изготовитель | «ABB Power Technologies AB» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Трансформаторы напряжения CPB 123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К средствам измерений данного типа относятся трансформаторы напряжения CPB 123 зав. № 1HSE 8795366, 1HSE 8795367, 1HSE 8795368, 1HSE 8795369, 1HSE 8795370, 1HSE 8795371, 1HSE 8795372, 1HSE 8795373, 1HSE 8795374, 1HSE 8795375, 1HSE 8795376, 1HSE 8795377.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом лазерной печати в виде буквенно-цифрового обозначения.

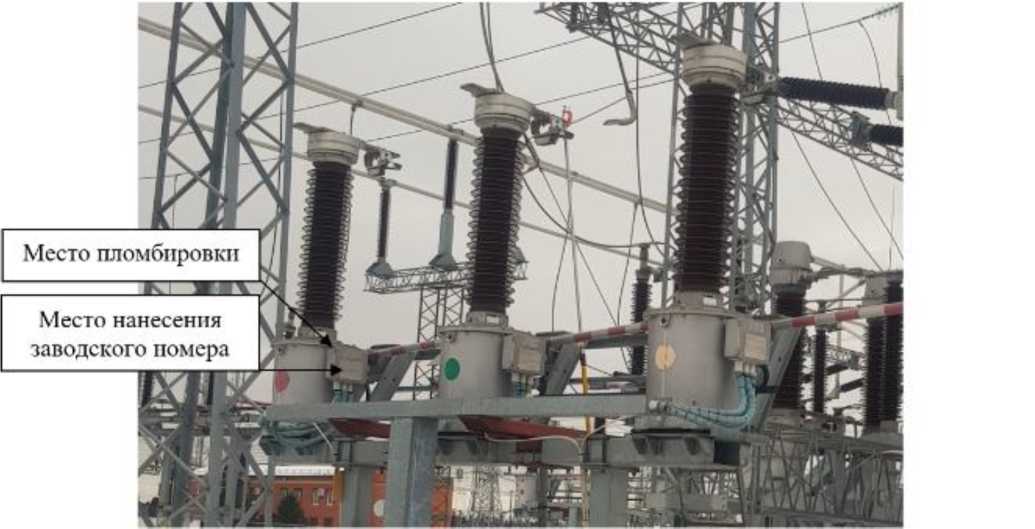

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и1ном, кВ | 110Л/3 |
| Номинальное напряжение и2ном, В основной вторичной обмотки дополнительной вторичной обмотки | 100/^3 100 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности по ГОСТ 1983 основной вторичной обмотки 1a- 1n основной вторичной обмотки 2a-2n дополнительной вторичной обмотки da-dn | 0,2; 0,5; 1,0; 3Р 0,2 3Р |
| Номинальная мощность, В^А основной вторичной обмотки 1a-1n основной вторичной обмотки 2a-2n дополнительной вторичной обмотки da-dn | 100; 200; 400; 600 100 100 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | CPB 123 | 1 шт. |
| Паспорт | CPB 123 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
