| Номер в госреестре | 95571-25 |
| Наименование СИ | Ключи моментные предельные |
| Обозначение типа СИ | THORVIK |
| Изготовитель | HANGZHOU HUAFENG BIG ARROW TOOLS CO., LTD., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 26.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные THORVIK (далее - ключи) предназначены для измерений крутящего момента силы при затяжке резьбовых соединений.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки и предустановленной при производстве несменной насадкой или присоединительным разъемом. Внутри корпуса расположен кулачковый механизм, поджатый регулировочной пружиной, при достижении заданного усилия на рукоятке механизм обеспечивает проскальзывание кулачка, в процессе чего происходит снятие нагрузки с выходного квадрата ключа.
К указанному типу относятся ключи моментные предельные THORVIK модификаций TWA1525, TWA21911, TWA32821, TWA3735, TWA4158, TWA4210, TWA5210, TWA5315.
Ключи выпускаются в 8 модификациях, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в буквенно-числовом формате наносится методом гравировки на нижней части корпуса ключа для модификаций TWA4158, TWA4210, TWA5210, TWA5315 и в числовом формате на верхней части корпуса ключа для модификаций TWA21911, TWA3735, TWA1525, TWA32821.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей с местом нанесения заводского номера представлен на рисунках 1-5.

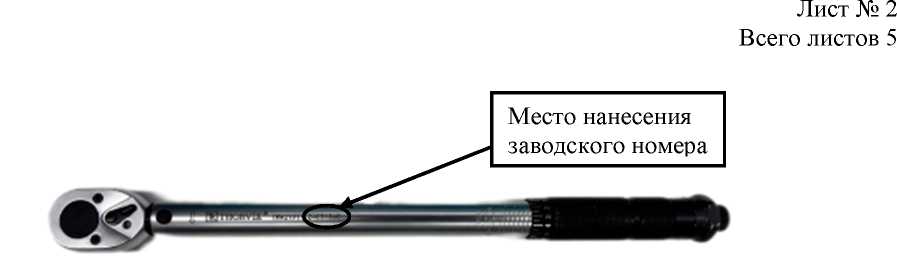

Рисунок 1 - Общий вид ключей модификаций TWA21911, TWA3735, TWA1525, TWA32821 с местом нанесения заводского номера

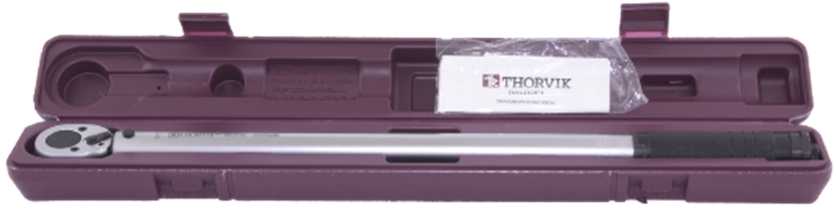

Рисунок 2 - Общий вид ключей модификаций TWA21911, TWA3735, TWA1525, TWA32821 в футляре
Место нанесения заводского номера

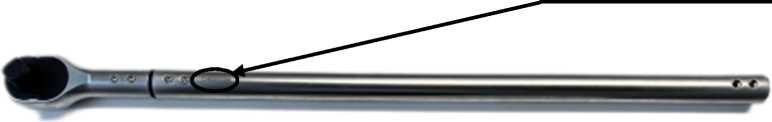

Рисунок 3 - Общий вид ключей модификаций TWA5315 с местом нанесения заводского номера
Рисунок 4 - Общий вид ключей модификаций TWA5315 в сборе

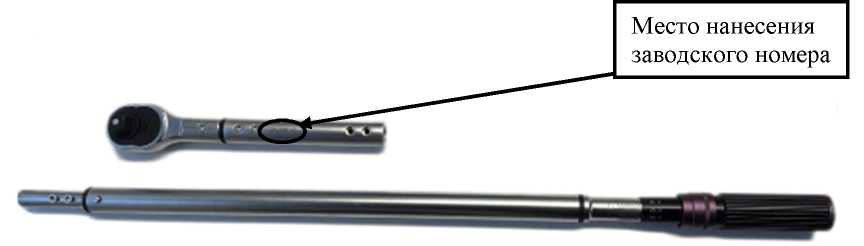

Рисунок 5 - Общий вид ключей модификаций TWA4210, TWA5210, TWA4158с местом нанесения заводского номера
Программное обеспечение отсутствует.
аблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Цена деления шкалы, Н^м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
| TWA1525 | от 2 до 25 | 0,1 | ±4 |
| TWA21911 | от 19 до 110 | 0,5 | |
| TWA32821 | от 28 до 210 | 1,0 | |
| TWA3735 | от 70 до 350 | 5,0 | |
| TWA4158 | от 150 до 800 | 5,0 | |
| TWA4210 | от 200 до 1000 | 5,0 | |
| TWA5210 | от 200 до 1000 | 5,0 | |
| TWA5315 | от 300 до 1500 | 10 |
'аблица 2 - Основные технические характеристики
| Модификация | Размер присоединительного квадрата / прямоугольника, мм (дюйм) | Масса, кг, не более | Длина, мм, не более |
| TWA1525 | 6,35 (1/4) | 0,782 | 310 |
| TWA21911 | 9,5 (3/8) | 1,098 | 390 |
| TWA32821 | 12,5 (1/2) | 1,734 | 490 |
| TWA3735 | 12,5 (1/2) | 2,820 | 640 |
| TWA4158 | 19,05 (3/4) | 6,090 | 1215 |
| TWA4210 | 19,05 (3/4) | 6,090 | 1215 |
| TWA5210 | 25,4 (1) | 6,190 | 1215 |
| TWA5315 | 25,4 (1) | 9,825 | 1790 |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный | THORVIK | 1 шт. |
| Кейс пластиковый | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Г арантийный талон | - | 1 экз. |
| Методика поверки | - | По заказу |
приведены в разделе 4 «Инструкция по эксплуатации» документов:
- «THORVIK. Паспорт Ключи моментные предельные. TWA4158 Ключ моментный предельный 3/4"DR, 150 - 800 Нм; TWA421O Ключ моментный предельный 3/4"DR, 200 - 1000 Нм; TWA5210 Ключ моментный предельный 1"DR, 200 - 1000 Нм; TWA5315 Ключ моментный предельный 1’DR, 300 - 1500 Нм»;
- «THORVIK. Паспорт Ключи моментные предельные. TWA1525 Ключ моментный предельный 1/4''DR, 2-25 Нм; TWA21911 Ключ моментный предельный 3/8"DR, 19 - 110 Нм; TWA32821 Ключ моментный предельный 1/2"DR, 28 - 210 Нм; TWA3735 Ключ моментный предельный 1/2"DR, 70 - 350 Нм».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152;
«Стандарт предприятия Ключи моментные предельные THORVIK».
