Системы для измерений длины лазерные LDM42A, 95427-25

Назначение

Системы для измерений длины LDM42A (далее - системы) предназначены для измерений длин.

Описание

Принцип измерений длин системами основан на измерении в определении разности фаз излучаемых и принимаемых модулированных сигналов лазерного дальномера. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется длина. Система может работать без отражателей (диффузный режим).

Нулевая (начальная) точка отсчёта длин системой расположена на расстоянии 7 мм от внешней поверхности передней крышки и 137 мм от внешней поверхности задней крышки соответственно. Данное смещение можно компенсировать с помощью программного обеспечения.

Системы изготавливаются с токовым выходным сигналом, пропорциональным измеренному расстоянию. Также результаты измерений длин могут выводится на экран персонального компьютера, либо в автоматизированные системы управления технологическими процессами (АСУТП) по цифровому интерфейсу RS422 / RS232 с использованием программируемого логического контроллера.

Конструктивно системы выполнены единым блоком, в котором размещены оптические и электронные компоненты, в состав системы также входит соединительный кабель. Корпус блока изготовлен из прочного, стойкого к коррозии экструдированного алюминиевого профиля, передняя и задняя крышки также выполнены в коррозионностойком исполнении. В опорной плите предусмотрены четыре монтажных отверстия для механического крепления на поверхности или специальном кронштейне. Для защиты оптических поверхностей от пыли, физического контакта, и других механических воздействий оптика защищена цилиндрическим кожухом. 12-полюсный разъем круглого сечения (с фланцевым креплением) расположен на задней стенке.

Электропитание осуществляется от внешнего источника постоянного тока.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку, расположенную на корпусе средства измерений.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений не производится, в процессе эксплуатации внешние механические регулировки не предусмотрены.

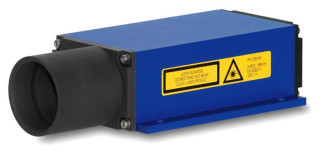

Общий вид средств измерений приведён на рисунке 1.

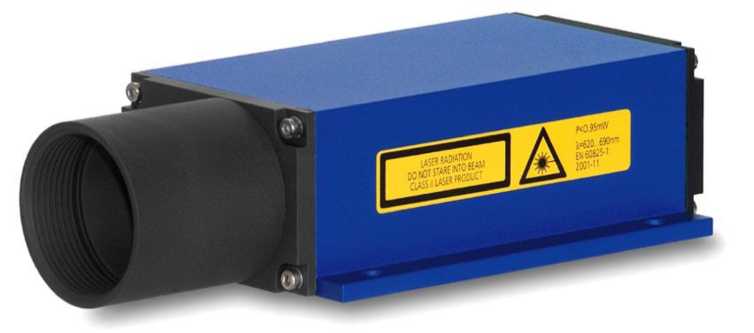

а)

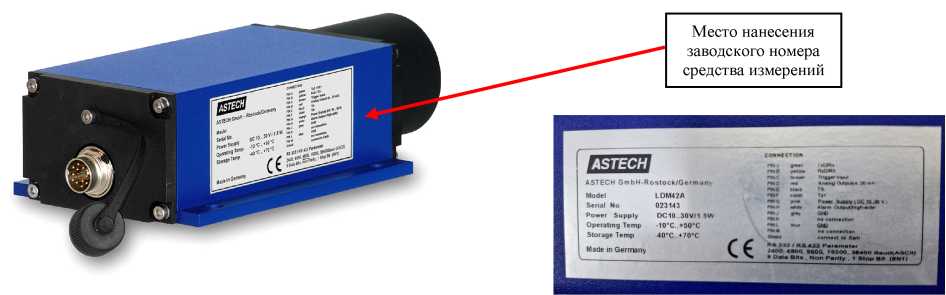

б)

Рисунок 1 - Системы для измерений длины лазерные LDM42A: а) общий вид; б) место нанесения заводского номера

Программное обеспечение

Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - МПО) предназначенное для проверки работоспособности внутренних компонентов, настройки параметров и контроля процесса измерений. МПО устанавливается в микроконтроллер средства измерений на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление МПО в процессе эксплуатации не осуществляется. Идентификационные данные отсутствуют.

Защита микропрограммного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Программное обеспечение (далее - ПО) LDMTool, устанавливаемое на персональный компьютер, предназначено для настройки параметров, контроля процесса измерений и отображения диагностических данных о работе системы, а также может быть использовано для индикации измеряемых системой значений измеренных длин. Данное ПО не является метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надёжности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность приборов

Сведения о методах измерений

приведены в разделах 7 «Начало работы», 8 «Команды и параметры», 9 «Использование последовательного интерфейса» документа «Системы для измерений длины лазерные LDM42A. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия ASTECH Angewandte Sensortechnik GmbH, Германия.
