| Номер в госреестре | 95381-25 |
| Наименование СИ | Виброанализаторы |
| Обозначение типа СИ | BH550A-II |
| Изготовитель | Beijing Bohua Xinzhi Technology, Inc., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 30.04.2030 |
| МПИ (интервал между поверками) | 2 года (1 год - для канала измерения температуры) |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброанализаторы BH550A-II (далее - виброанализаторы) предназначены для измерения, обработки и регистрации (накопления) информации о параметрах вибрации (виброскорости, виброперемещения, виброускорения) и бесконтактного измерения температуры поверхностей твердых тел.
Принцип работы виброанализаторов основан на измерении электрического сигнала, поступающего от датчиков вибрации, установленных на контролируемом агрегате и дальнейшей его обработке.
Принцип действия виброанализаторов при измерении температуры основан на преобразовании потока инфракрасного излучения исследуемого объекта в электрический сигнал, пропорциональный температуре.

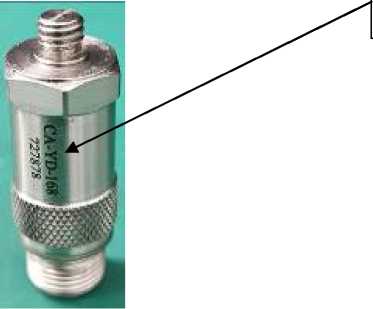

Виброанализаторы представляют собой автономные приборы с разъемным кабелем, датчиком вибрации CA-YD-168 и встроенным инфракрасным датчиком температуры.
Виброанализаторы выпускаются во взрывозащищенном исполнении.
Заводские (серийные) номера виброанализаторов в буквенно-цифровом формате наносятся на корпус методом наклейки. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование виброанализаторов не предусмотрено.
Общий вид виброанализаторов BH550A-II, место нанесения заводского номера приведен на рисунке 1.
QlkHvpWftTMid- I ыь|в™™ ,-. w:i.- ii’i^izapa
I МСиря. or 4^;a.:ii-,.f,.:il,.
| Лчрлпи^.ь
-тэт
'геГ'1ПН1«11ШМ|.'|Ь
IHlifi Ifip
^jCT4wntJS- S ‘'7 ’
ПНЕИЛ :i

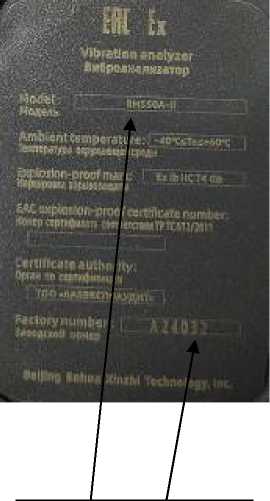

Место нанесения модификации и заводского номера

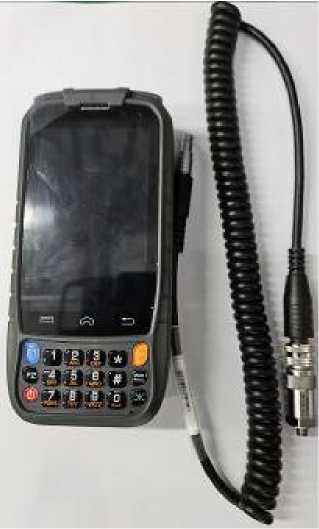

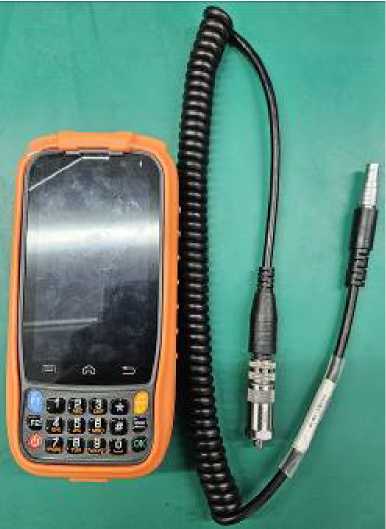

Рисунок 1 - Внешний вид виброанализаторов BH550A-II
Программное обеспечение (ПО) виброанализаторов BH550A-II служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО виброаналдизаторов BH550A-II.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВН550А |
| Номер версии (идентификационный номер) ПО | не ниже 6.0.0.2 |
| Цифровой идентификатор ПО | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2 - Метрологические характеристики.
| Наименование характеристики | Значение |
| Диапазоны измерений: - виброускорения (пик), м/с2 - виброскорости (СКЗ), мм/с - виброперемещения (пик-пик), мм | от 0,1 до 200 от 1 до 200 от 0,01 до 1,99 |
| Диапазон рабочих частот: - при измерении виброускорения, Гц - при измерении виброскорости, Гц - при измерении виброперемещения, Гц | от 5 до 12000 от 10 до 1000 от 10 до 1000 |
| Пределы допускаемой основной относительной погрешности измерений: - виброускорения в диапазоне частот от 10 до 7000 Гц, % - виброускорения в диапазоне частот от 5 до 12000 Гц, дБ - виброскорости в диапазоне частот св. 10 до 600 Гц, % - виброскорости в диапазоне частот от 10 до 1000 Гц, дБ - виброперемещения в диапазоне частот св. 10 до 800 Гц, % - виброперемещения в диапазоне частот от 10 до 1000 Гц, дБ | ±5 ±3 ±5 ±3 ±10 ±3 |
| Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброускорение, виброскорость, виброперемещение), вызванной отклонением температуры окружающей среды от нормальных условий измерений, %/°C | ±0,01 |
| Диапазон измерений температуры, °C | от -30 до +300 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±2 (в диапазоне от -30 до +100 °C включ.) |
| Пределы допускаемой относительной погрешности измерений температуры, % | ±2 (в диапазоне св. +100 до +300 °C включ.) |
| Разрешающая способность (при измерении температуры), °C | 0,1 |
| Коэффициент излучения (регулируемый) | от 0,1 до 1,0 |
Таблица 3 - Технические характеристики.
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Напряжение питания (внешнее), В Напряжение питания (от батареи), В | от 100 до 240 5 или 8 |
| Условия эксплуатации, °С | от -40 до +60 |
| Габаритные размеры, мм, не более (длинахширинахвысота) | 165х77х34 |
| Масса, г, не более | 500 |
| Маркировка взрывозащиты | 1Ex ib IIC T4 Gb |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброанализаторы | BH550A-II | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в руководстве по эксплуатации РЭ «Виброанализаторы BH550A-II. Руководство по эксплуатации», в разделе 6 «Методы измерений».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на виброанализаторы BH550A-II.
