Счётчики частиц в жидкости AvCount 3, 95373-25

Назначение

Счётчики частиц в жидкости AvCount 3 (далее - счётчики) предназначены для измерений счётной концентрации частиц различного происхождения в жидкостях.

Описание

Принцип действия счётчиков - оптический. Луч, формируемый лазерным диодом, попадает в измерительную зону (кювету) и освещает фотодетектор. Пересекающие луч частицы создают на чувствительной поверхности фотодетектора тень. Соотношение площадей освещённой и затенённой области классифицирует частицу по её размеру, а количество последовательных затенений соответствует их количеству. Счётная концентрация частиц в жидкости по каналам регистрации их размеров вычисляется с помощью программного обеспечения, как отношение количества зарегистрированных частиц определённой размерной группы к прокачанному через кювету объёму пробы жидкости.

Счётчики выпускаются в виде двух исполнений SA1100 и SA1105, предназначенных для работы с топливами, маловязкими маслами и растворителями. Исполнение SA1105 оснащено специальными уплотнителями пробоотборного тракта с целью работать с агрессивными гидравлическими жидкостями. Счётчики регистрируют размеры частиц по различным каналам, которые настраиваются изготовителем при выпуске из производства.

Конструктивно счётчики выполнены в едином корпусе, в котором размещены оптические, электронные и механические компоненты, обеспечивающие их общее функционирование. Прокачка анализируемой пробы через кювету счётчика осуществляется с помощью встроенного побудителя расхода.

Управление счётчиками осуществляется с помощью сенсорного дисплея. Счётчики оснащены цифровыми интерфейсами Ethernet, USB-A и USB-B. Электрическое питание осуществляется от сети переменного тока.

Результаты измерений представляются в виде значений счётной концентрации частиц по каналам регистрации их размеров, могут выводиться на дисплей счётчика, либо в печатной форме с помощью интегрированного термопринтера. Предусмотрена оценка класса чистоты жидкости в соответствии с различными стандартами.

Общий вид счётчиков, места нанесения знака утверждения типа и серийного номера приведены на рисунках 1 - 2. Пломбировка корпуса, а также нанесение на него знака поверки не предусмотрены. Идентификация счётчиков осуществляется с помощью этикетки, расположенной на корпусе. Серийный номер в цифровом формате наносится на этикетку с помощью графических устройств.

STANHOPE-SETA

MODEL

SAHOO

VOLTAGE

100-240

SUPPLY

FUSE UNK

AC

N/A

Место нанесения серийного номера

U.K- ReSH

SERIAL ▼ 1080394

Amp

Hi

&Q/6Q

KPlTTfKW) 0^5

THIS PRODUCT MUST BE EARTHED

Место нанесения знака утверждения типа

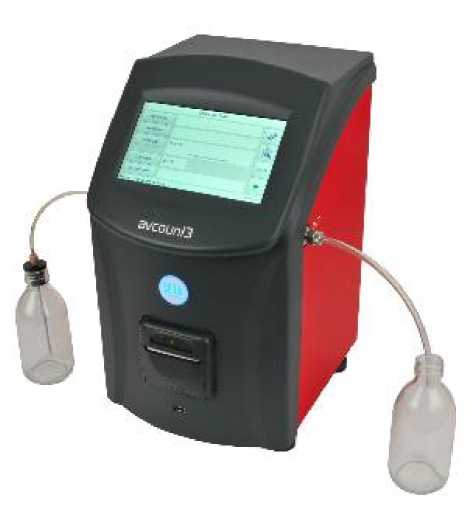

Рисунок 1 - Общий вид счётчиков

Рисунок 2 - Общий вид этикетки счётчиков

Программное обеспечение

Счётчики имеют встроенное программное обеспечение (далее - ПО). ПО используется для обеспечения функционирования счётчиков и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части ПО относится часть ПО, отвечающая за получение результата измерений. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные ПО

* «Х.Х.Х» - метрологически незначимая часть ПО, может принимать значения в виде арабских цифр.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надёжности

Знак утверждения типа

наносится на этикетку счётчика и титульный лист руководства по эксплуатации с помощью графических устройств.

Комплектность

Таблица 5 - Комплектность счётчиков

Сведения о методах измерений

приведены в разделе 4 «Эксплуатация» руководства по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;

Стандарт предприятия Stanhope-Seta Ltd.
