| Номер в госреестре | 95297-25 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | FRANK-PTI S40606 0000 |
| Изготовитель | "FRANK-PTI GmbH", Германия |
| Год регистрации | 2025 |
| Срок свидетельства | 25.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры FRANK-PTI S40606 0000 (далее - спектрофотометры)
предназначены для измерения цветовых характеристик (координаты цвета, координаты цветности) различных видов продукции целлюлозно-бумажной промышленности.
Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения в видимом участке спектра в диапазоне длин волн от 360 до 740 нм и последующем расчете цветовых характеристик.
Конструктивно спектрофотометры представляют собой настольные приборы, состоящие из измерительного блока и компактного моноблока с сенсорным дисплеем.
Источниками излучения в спектрофотометрах являются импульсные ксеноновые лампы.
Для измерения цветовых характеристик используется геометрия освещения/наблюдения d/0°. Источником освещения является интегрирующая сфера, а приемник расположен по нормали к образцу. Для измерения предусмотрено два размера апертурных диафрагм: встроенная апертура (0 30 мм область измерения / 0 34 мм область освещения) и сменная апертура (0 8 мм область измерения / 0 11 мм область освещения).
Для проведения калибровки и проверки работоспособности спектрофотометров в комплектацию входят: черная ловушка, белая керамическая пластина и комплект стандартных образцов IR3 (стандартный нефлуоресцентный образец, стандартный флуоресцентный образец).
Настройка спектрофотометров и запуск измерений осуществляется с помощью сенсорного дисплея моноблока.
Для точного позиционирования образца относительно измерительной апертуры в спектрофотометрах предусмотрена камера.
Общий вид спектрофотометров приведен на рисунке 1.
Места нанесения маркировки представлены на рисунке 2.

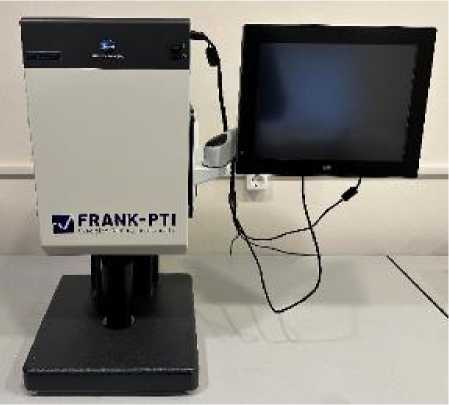

Рисунок 1 - Общий вид спектрофотометров FRANK-PTI S40606 0000
Пломбирование спектрофотометров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер имеет цифровой (арабские цифры) формат и наносится методом лазерной печати на этикетку, которая наклеивается на боковую панель спектрофотометров.

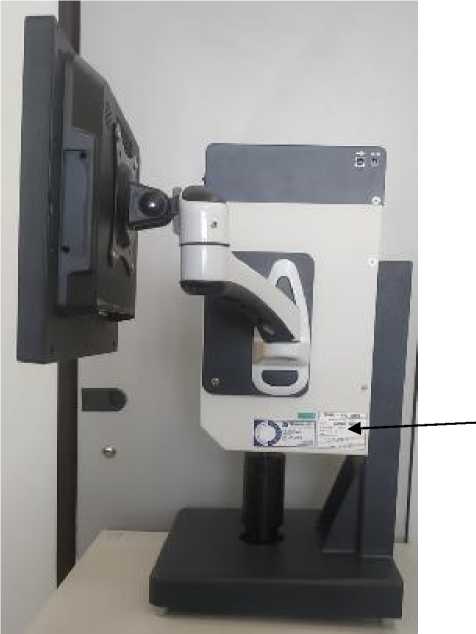

Рисунок 2 - Обозначение мест нанесения маркировки
Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью установленного программного обеспечения Color Perfect (далее - ПО). ПО осуществляет функции сбора, обработки и представления измеряемой информации. ПО записано в энергонезависимой памяти моноблока.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Color Perfect |
| Номер версии (идентификационный номер) ПО, не ниже | 0.1.3.9.3: 2024-05-13 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений координат цвета: X Y Z | от 2,5 до 109,0 от 1,4 до 98,0 от 1,7 до 107,0 |
| Пределы допускаемой абсолютной погрешности измерений координат цвета | ±1,0 |
| Диапазон измерений координат цветности: x У | от 0,004 до 0,734 от 0,005 до 0,834 |
| Пределы допускаемой абсолютной погрешности измерений координат цветности | ±0,010 |
Таблица 3 - Основные технические характеристики спектрофотометров
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 360 до 740 |
| Геометрия освещения/наблюдения | d/0° |
| Источник света | импульсная ксеноновая лампа |
| Габаритные размеры (г*в*ш) мм, не более | 320x620x704 |
| Масса, кг, не более | 21 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 110 до 240 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более | от +15 до +25 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 6 |
| Средняя наработка на отказ, ч | 8000 |
наносится на титульный лист руководства по эксплуатации печатным способом.
Таблица 5 - Комплектность спектрофотометров
| Наименование | Обозначение | Количество |
| Спектрофотометр FRANK-PTI S40606 0000 | - | 1 шт. |
| Компактный моноблок с сенсорным дисплеем | - | 1 шт. |
| Кронштейн для крепления моноблока к корпусу спектрофотометра | - | 1 шт. |
| Блок питания для спектрофотометра | - | 1 шт. |
| Блок питания для моноблока | - | 1 шт. |
| Кабель RS-232 - Ethernet | - | 1 шт. |
| Сетевой кабель | - | 2 шт. |
| Кабель USB-A - USB-B для подключения моноблока к спектрофотометру | - | 1 шт. |
| Черная ловушка | - | 1 шт. |
| Белая керамическая пластина | - | 1 шт. |
| Сменная апертура (0 8 мм область измерения / 0 11 мм область освещения) | - | 1 шт. |
| Комплект стандартных образцов IR3: стандартный нефлуоресцентный образец стандартный флуоресцентный образец | -- | 1 шт. 1 шт. |
| Сертификат калибровки стандартного образца | - | 2 шт. |
| Кейс для хранения принадлежностей для калибровки | - | 1 шт. |
| Крышечка для держателя образцов | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Флэш-накопитель с оригинальным руководством по эксплуатации (на английском и немецком языках) | - | 1 шт. |
| Чехол | - | 1 шт. |
приведены в документе «Спектрофотометры FRANK-PTI S40606 0000. Руководство по эксплуатации», п. 3.3 «Проведение измерения».
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности».
