Датчики скорости и направления ветра ультразвуковые УЗ-200, 95259-25

Датчики скорости и направления ветра ультразвуковые УЗ-200 (далее - датчики УЗ-200) предназначены для автоматических измерений скорости и направления воздушного потока.
Карточка СИ
Номер в госреестре 95259-25
Наименование СИ Датчики скорости и направления ветра ультразвуковые
Обозначение типа СИ УЗ-200
Изготовитель Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва
Год регистрации 2025
Срок свидетельства 21.04.2030
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики скорости и направления ветра ультразвуковые УЗ-200 (далее - датчики УЗ-200) предназначены для автоматических измерений скорости и направления воздушного потока.

Описание

Конструкция датчиков УЗ-200 представляет собой герметичный компактный модуль с размещенными внутри платой управления, платой питания и расположенными наверху корпуса чувствительными элементами в виде двух пар ультразвуковых приемопередатчиков.

Принцип действия датчиков УЗ-200 основан на измерении времени прохождения ультразвукового сигнала между парами первичных измерительных преобразователей (приемопередатчики).

Датчики УЗ-200 состоят из вышеуказанных приемопередатчиков, ортогонально ориентированных в плоскости относительно друг друга. За один измерительный цикл происходит вычисление времени прохождения ультразвуковыми импульсами расстояния между передатчиком, генерирующим импульсы, и приемником, принимающим импульсы. Определение времени прохождения ультразвукового импульса между парами первичных измерительных преобразователей происходит в обоих направлениях. При отсутствии воздушного потока (ветра) значения временных интервалов между парами будут одинаковыми, если скорость ветра отлична от нуля, то в каждой паре одно из измеренных значений времени будет отличаться от другого вследствие влияния воздушного потока на скорость распространения ультразвуковых сигналов в воздухе. Сравнение полученных значений позволяет определить скорость и направление воздушного потока. Полученные значения преобразуют цифровой код в значения скорости и направления воздушного потока при помощи микропроцессора платы управления.

Датчики УЗ-200 имеют функцию обогрева каждой из ультразвуковых головок для эксплуатации в зимний период.

Датчики УЗ-200 могут применяться как самостоятельное оборудование, так и в составе метеопостов, метеостанций, автоматизированных дорожных метеостанций или в системах, осуществляющих мониторинг окружающей среды.

Информационный обмен с датчиками УЗ-200 осуществляется по цифровому интерфейсу RS-485.

Нанесение знака поверки на датчики УЗ-200 не предусмотрено. Заводской номер, состоящий из 6 арабских цифр, наносится на этикетку корпуса датчиков УЗ-200 типографским способом. Общий вид датчиков УЗ-200 представлен на рисунке 1. Место нанесения заводского номера и знака утверждения типа на датчики УЗ-200 представлено на рисунке 1.

Пломбирование датчиков УЗ-200 не предусмотрено.

Место нанесения заводского номера и знака

утверждения типа

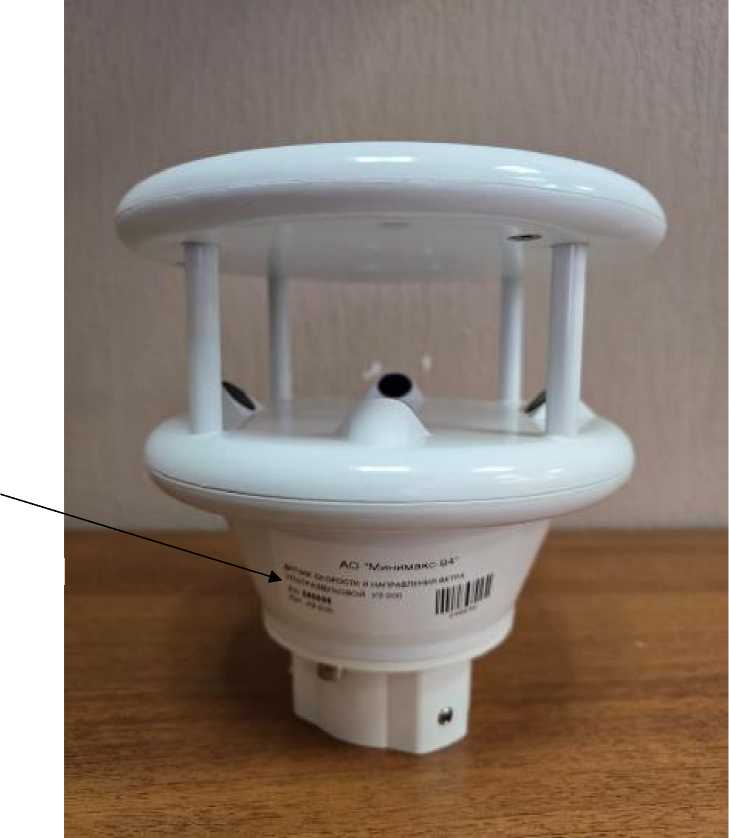

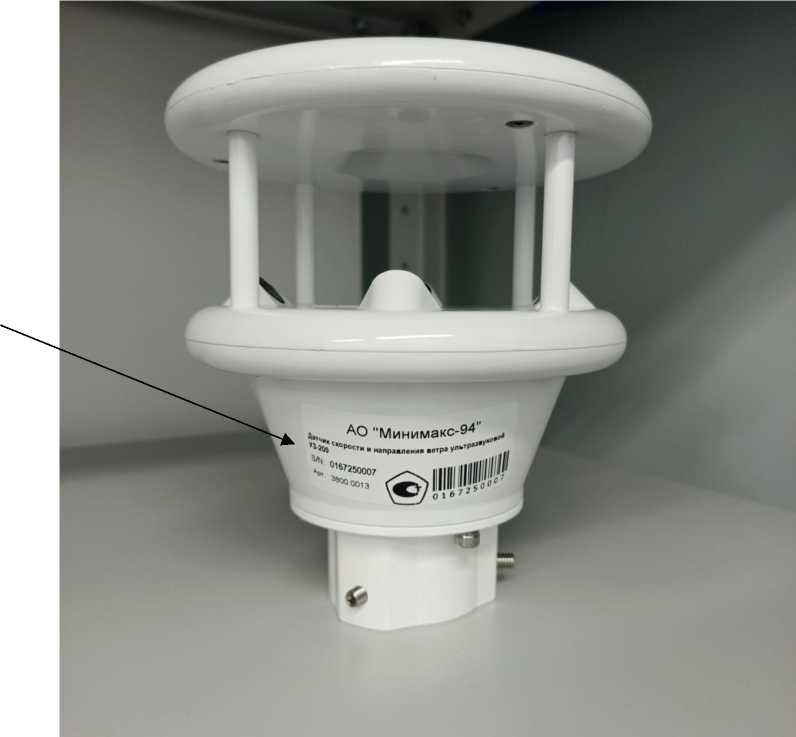

Рисунок 1 - Общий вид датчиков УЗ-200 с указанием места нанесения заводского номера и знака утверждения типа

Программное обеспечение

Датчики УЗ-200 имеют встроенное программное обеспечение (далее - ПО) «UZ-200», которое обеспечивает работу, проверку состояния и настройку датчиков УЗ-200.

Уровень защиты программного обеспечения - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UZ-200

Номер версии (идентификационный номер) ПО

26.хх1)

Цифровой идентификатор ПО

1) Обозначения «х» не относятся к метрологически значимой части ПО

Технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с

от 0,2 до 60,0

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,2+0,05-V*)

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±3°

*V - измеренное значение скорости воздушного потока, м/с

аблица 3 - Технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

-высота

-диаметр

195

160

Масса, кг, не более

1,1

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP66

Условия эксплуатации:

-температура воздуха, °C

-относительная влажность воздуха, %

-атмосферное давление, кПа

от -60 до +60 до 100 от 50 до 110

Напряжение питания постоянного тока, В

от 10 до 30

Потребляемая мощность, Вт, не более

100

Интерфейсы связи

RS-485

аблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

20000

Средний срок службы, лет

10

Знак утверждения типа

наносится на этикетку корпуса датчиков УЗ-200, а также на титульные листы Руководства по эксплуатации МРАШ.416136.001 РЭ «Датчики скорости и направления ветра ультразвуковые УЗ-200. Руководство по эксплуатации» и Паспорта МРАШ.416136.001 ПС «Датчик скорости и направления ветра ультразвуковой УЗ-200. Паспорт» типографским способом.

Комплектность

аблица 5 - Комплектность датчиков УЗ-200

Наименование

Обозначение

Количество

Датчик скорости и направления ветра ультразвуковой

УЗ-200

1 шт.

Кабель соединительный

-

1 шт.

Крепление

1 компл.

Руководство по эксплуатации

МРАШ.416136.001 РЭ

1 экз.

Паспорт

МРАШ.416136.001 ПС

1 экз.

Сведения о методах измерений

приведены в документе МРАШ.416136.001 РЭ «Датчики скорости и направления ветра ультразвуковые УЗ-200. Руководство по эксплуатации», раздел «Использование по назначению».

Нормативные документы

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;

МРАШ.416136.001 ТУ «Датчики скорости и направления ветра ультразвуковые

УЗ-200. Технические условия».

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 30.06.2025
