| Номер в госреестре | 95131-25 |
| Наименование СИ | Спектрофотометры портативные |
| Обозначение типа СИ | Syntes Labs PQ Industry Basic |
| Изготовитель | Guangdong ThreeNH Technology Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 08.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры портативные Syntes Labs PQ Industry Basic (далее -спектрофотометры) предназначены для измерений цвета (координаты цвета и координаты цветности) на различных поверхностях в отраженном свете.
Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения в видимом участке спектра в диапазоне длин волн от 400 до 700 нм и последующем расчете цветовых характеристик.
К настоящему типу средств измерений относятся спектрофотометры следующих модификаций: SLPQD8A и SLPQD8AA.
Конструктивно спектрофотометры представляют собой малогабаритные переносные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем.
Источниками излучения в спектрофотометрах являются светодиоды полного видимого спектра. Геометрия освещения/наблюдения d/8°, источником освещения является интегрирующая сфера, а оптическая ось приёмника направлена на образец и образует угол 8° с нормалью к образцу. Измерения при геометрии d/8° могут проводиться в двух режимах: с включением и исключением зеркальной составляющей. Для исключения зеркальной составляющей в интегрирующей сфере предусмотрена отдельная ловушка.
В комплектацию спектрофотометров входят белый калибровочный стандарт и световая ловушка для проведения калибровки.
Настройка спектрофотометров осуществляется с помощью сенсорного дисплея, а запуск измерений производится кнопкой.
Для точного позиционирования образца относительно измерительной апертуры в спектрофотометрах предусмотрена камера.
Объем встроенной памяти спектрофотометров позволяет сохранять данные 2000 эталонов и 20000 образцов.

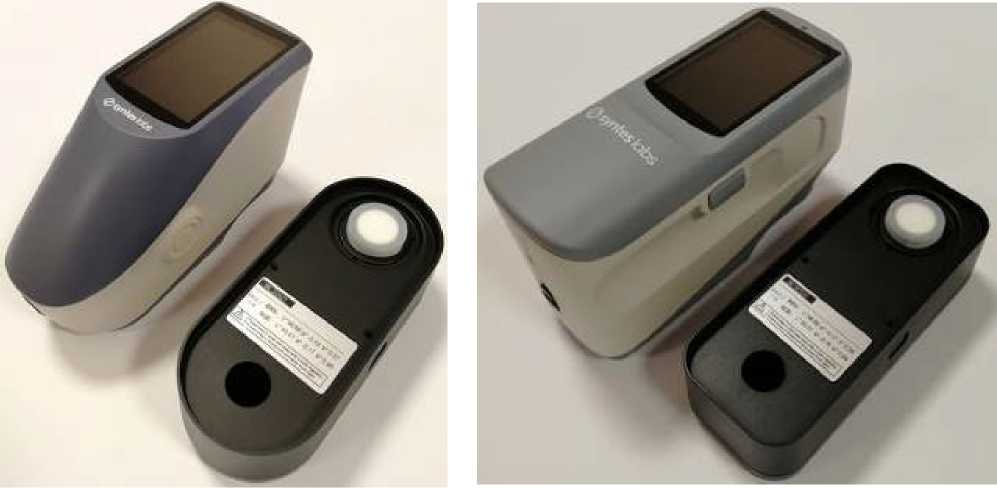

Общий вид спектрофотометров приведен на рисунке 1.
Места нанесения маркировки представлены на рисунке 2.
а) Модификация SLPQD8A
б) Модификация SLPQD8AA
Рисунок 1 - Общий вид спектрофотометров
Пломбирование спектрофотометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной печати на этикетку, которая наклеивается на нижнюю панель спектрофотометров.

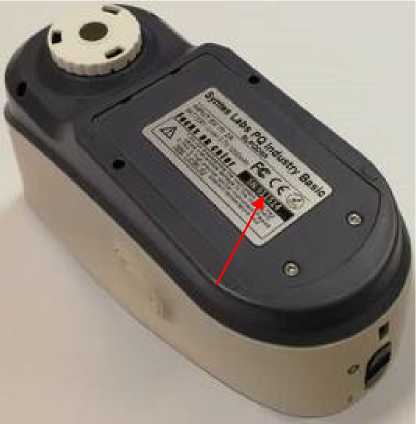

а) Модификация SLPQD8A
Рисунок 2 - Обозначение мест нанесения маркировки

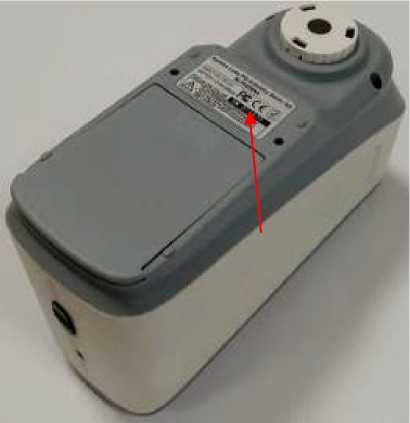

б) Модификация SLPQD8AA
Управление спектрофотометром и обработка результатов измерений осуществляется с помощью встроенного программного обеспечения Syntes Labs PQ Industry Basic (далее -ПО). ПО осуществляет функции сбора, обработки и представления измеряемой информации. ПО записано в энергонезависимой памяти спектрофотометров.
Спектрофотометры могут взаимодействовать с ПК, для обеспечения этого взаимодействия, по требованию заказчика, поставляется ПО SQCX. Данное ПО не является обязательным для работы прибора.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| SLPQD8A | SLPQD8AA | |
| Идентификационное наименование ПО | Syntes Labs PQ Industry Basic | Syntes Labs PQ Industry Basic |
| Номер версии (идентификационный номер) ПО, не ниже | S.YS3010.00.02.05 | S.YS1010.00.01.02.11 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики спектрофотометров
| Наименование характеристики | Значение |
| Диапазон измерений координат цвета: X Y Z | от 2,5 до 109,0 от 1,4 до 98,0 от 1,7 до 107,0 |
| Пределы допускаемой абсолютной погрешности измерений координат цвета ЛХ = AY = AZ | ±1,5 |
| Диапазон измерений координат цветности: x y | от 0,004 до 0,734 от 0,005 до 0,834 |
| Пределы допускаемой абсолютной погрешности измерений координат цветности Лх Ay | ±0,020 ±0,025 |
Таблица 3 - Основные технические характеристики спектрофотометров
| Наименование характеристики | Значение | |
| SLPQD8A | SLPQD8AA | |
| Геометрия освещения/наблюдения | d/8° (SCI/SCE) | |
| Спектральный диапазон, нм | от 400 до 700 | |
| Ширина полосы пропускания, нм | 10 | |
| Апертура измерений, мм | 8 | |
| Стандартные источники освещения | D65, A, C, D50 | |
| Диапазон показаний координат цвета X Y Z | от 0,0 до 200,0 от 0,0 до 200,0 от 0,0 до 200,0 | |
Продолжение таблицы 3
| Наименование характеристики | Значение | |
| SLPQD8A | SLPQD8AA | |
| Диапазон показаний координат цветности x y | от 0,004 до 0,830 от 0,004 до 0,834 | |
| Габаритные размеры (длинахглубинахширина), мм, не более | 186х76х105 | 191x76x116 |
| Масса, кг, не более | 0,545 | 0,565 |
| Параметры электрического питания: - напряжение постоянного тока от литий-ионного аккумулятора, В - напряжение постоянного тока от 4 батареек (аккумуляторов) типа АА, В, не более | 3,7 - | - 6,0 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации), % - атмосферное давление, кПа | от 0 до +40 от 0 до 85 от 80 до 120 | |
| Номинальная мощность, В^А, не более | 1000 | |
наносится на титульный лист руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| SLPQD8A | SLPQD8AA | ||
| Спектрофотометр портативный Syntes Labs PQ Industry Basic | - | 1 шт. | 1 шт. |
| Белый и черный калибровочные стандарты | - | 1 шт. | 1 шт. |
| USB накопитель с руководством по эксплуатации в электронном виде и программным обеспечением для ПК | - | 1 шт. | 1 шт. |
| Пластиковый кофр для хранения и транспортировки | - | 1 шт. | 1 шт. |
| Адаптер питания | - | 1 шт. | - |
| Кабель USB | - | 1 шт. | 1 шт. |
| Батарейка типа АА | - | - | 4 шт. |
приведены в разделе 2.3 «Измерение» документа «Руководство по эксплуатации. Спектрофотометры портативные Syntes Labs PQ Industry Basic модификация SLPQD8A», в разделе 2.3 «Измерение» документа «Руководство по эксплуатации. Спектрофотометры портативные Syntes Labs PQ Industry Basic модификация SLPQD8AA».
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;
Стандарт предприятия Guangdong ThreeNH Technology Co., Ltd., Китай.
