| Номер в госреестре | 95055-25 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | УПОР-1 |
| Изготовитель | Общество с ограниченной ответственностью "Грин-Тех" (ООО "Грин-Тех"), г. Ижевск |
| Год регистрации | 2025 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные УПОР-1 (далее - системы) предназначены для измерений силы сжатия и линейных перемещений.
Системы применяются для определения характеристик прочности и деформируемости немерзлых грунтов (песчаных и глинистых слоев дорожных одежд из несвязных материалов) методом штамповых испытаний в составе установки для определения деформационных свойств «УПОР-1».
Системы конструктивно состоят из контроллера штампового опыта, выполненного в пластмассовом ударопрочном кейсе, и подключаемых к нему соединительными кабелями выносных датчиков линейных перемещений и силы.
Принцип действия систем основан на преобразовании датчиками измеряемых физических величин в электрические сигналы, с последующей их обработкой и выводом измеренных значений на цифровой дисплей контроллера штампового опыта.

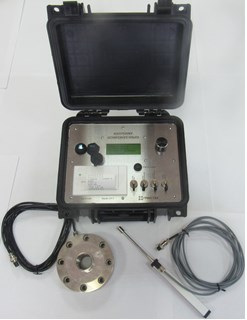

Фотография общего вида систем представлена на рисунке 1.
Рисунок 1 - Общий вид
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Места нанесения знака утверждения типа и заводского номера
Места нанесения знака утверждения типа и заводского номера приведены на рисунке 2.
Пломбирование систем от несанкционированного доступа не предусмотрено.
Знак поверки непосредственно на системы не наносится.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на наклейку, расположенную на крышке кейса контроллера штампового опыта.
Программное обеспечение (далее - ПО) систем является встроенным. ПО управляет работой систем в целом.
Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | УПОР-1 |
| Номер версии (идентификационный номер) ПО | 1.23.1s |
| Цифровой идентификатор ПО | 36b027d9681faefbeed90e59520027ac |
| Алгоритм вычисления контрольной суммы | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы сжатия, кН | от 0,5 до 80 |
| Диапазон измерений линейного перемещения, мм | от 30 до 70 |
| Пределы допускаемой основной приведённой погрешности измерений силы сжатия, % | ±1 |
| Пределы допускаемой абсолютной погрешности измерений линейного перемещения, мм | ±0,1 |
| Пределы допускаемой дополнительной приведённой погрешности измерений силы сжатия, вызванной отклонением температуры окружающего воздуха от нормальной на каждый 1 °С, % | ±0,01 |
| Примечания: 1 Системы при измерении линейных перемещений имеют условный ноль. 2 Нормирующим значением для приведённой погрешности является верхний предел измерений. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний линейного перемещения, мм | от 0 до 100 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 до 80 от 84 до 106 (от 630 до 795) |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа (мм рт. ст.) | от +5 до +35 до 80 от 84 до 106,7 (от 630 до 800) |
| Масса, кг, не более | 10 |
| Габаритные размеры кейса (длинахширинахвысота), мм, не более | 243x268x174 |
наносится типографским способом на наклейку, расположенную на крышке кейса контроллера штампового опыта
Комплектность приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер штампового опыта | ГРН.421457.001 | 1 шт. |
| Датчик линейных перемещений | — | 1 шт. |
| Датчик силы | — | 1 шт. |
| Система измерительная УПОР-1. Руководство по эксплуатации | ГРН.421457.001РЭ | 1 экз. |
| Система измерительная УПОР-1. Паспорт | ГРН.421457.001ПС | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа ГРН.421457.001РЭ «Система измерительная УПОР-1. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм;
ТУ 26.51.62-001-13051915-2021 Система измерительная УПОР-1. Технические условия.
