| Номер в госреестре | 95047-25 |
| Наименование СИ | Комплексы цифровой радиографии |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Радиационные диагностические технологии" (ООО "РаДиаТех"), Ленинградская обл., с.п. Веревское |
| Год регистрации | 2025 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы цифровой радиографии (далее - комплексы) предназначены для измерений линейных размеров объектов при неразрушающем контроле радиографическим методом.
Принцип действия комплексов основан на преобразовании электромагнитного излучения, прошедшего через объект контроля, в цифровое изображение.
Комплексы состоят из блока детектирования и программного обеспечения.
С одной стороны контролируемого объекта помещается источник ионизирующего излучения, с противоположной стороны устанавливается блок детектирования. Электромагнитное излучение, генерируемое источником ионизирующего излучения, попадает на чувствительную область блока детектирования, формирует цифровой сигнал. Цифровой сигнал предается на персональный компьютер и при помощи программного обеспечения формируется цифровое изображение контролируемого объекта.
К настоящему типу средств измерений относятся комплексы модификаций «БеРКУТ» и «ЦиРКом», которые отличаются друг от друга диапазонами измерений, техническими характеристиками, конструкцией.
Общий вид комплексов представлен на рисунке 1.
Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на маркировочную табличку, расположенную у модификации «БеРКУТ» на задней панели блока детектирования, у модификации «ЦиРКом» - на боковой панели блока детектирования.
Места нанесения заводского номера и знака утверждения типа приведены на рисунке 2. Пломбирование от несанкционированного доступа осуществляется с помощью голографической наклейки, место нанесения пломбы указано на рисунке 3. Нанесение знака поверки на комплексы не предусмотрено.

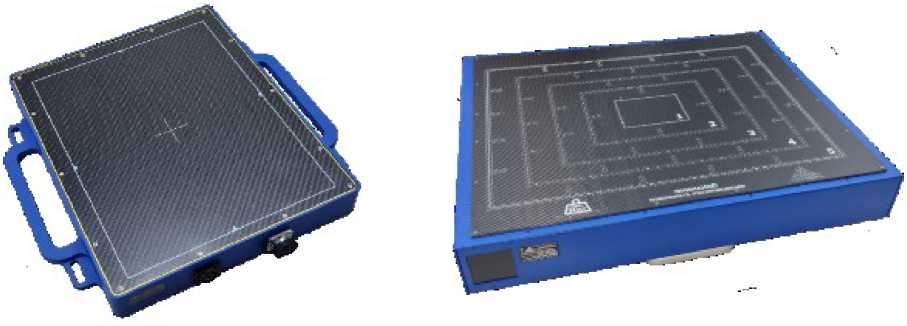

а) модификация «БеРКУТ»
б) модификация «ЦиРКом»
Рисунок 1 - Общий вид комплексов
Место нанесения заводского номера
а) модификация «БеРКУТ»
Место нанесения знака утверждения типа
б) модификация «ЦиРКом»
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

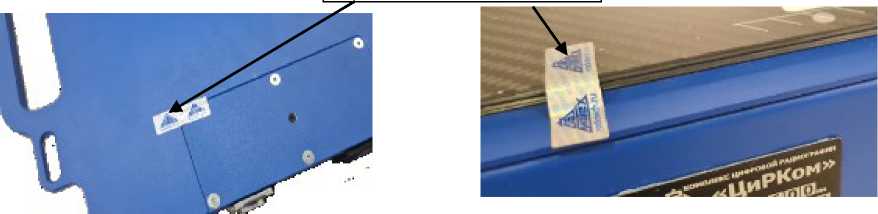

Место нанесения пломбы
а) модификация «БеРКУТ» б) модификация «ЦиРКом»
Рисунок 3 - Место нанесения пломбы
Комплексы имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, анализа, хранения и передачи результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
аблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | БАРС Клиент |
| Номер версии (идентификационный номер) ПО | 4.ХХ.ХХ* |
| Цифровой идентификатор ПО | - |
| * «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| «БеРКУТ» | «ЦиРКом» | |
| Диапазон измерений линейных размеров1), мм | от 0,3 до 290,0 | от 0,3 до 600,0 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в поддиапазоне измерений от 0,3 до 30,0 включ., мм | ±0,15 | |
| Пределы допускаемой относительной погрешности измерений линейных размеров в поддиапазоне измерений св. 30,0 до L2) включ., % | ±0,5 | |
| Дискретность отсчета, мм | 0,01 | |
| 1) диапазон измерений указан на маркировочной табличке на блоке детектирования и в паспорте. Зависит от рабочей зоны блока детектирования. 2) L - верхняя точка диапазона измерений, мм. | ||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| «БеРКУТ» | «ЦиРКом» | |
| Габаритные размеры, мм, не более - высота | 200 | 250 |
| - ширина | 600 | 2050 |
| - длина | 600 | 2050 |
| Масса, кг, не более | 20 | 70 |
| Условия эксплуатации: - температура окружающего воздуха, °С, | от -40 до +45 | от +15 до +25 |
| - относительная влажность окружающего воздуха, %, не более | 90 | 75 |
| Параметры электропитания от сети переменного тока: - напряжение переменного тока, В | 220±22 | |
| - частота переменного тока, Гц | 50±1 | |
| Потребляемая мощность, B •А, не более | 150 | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка до отказа, ч, не менее | 10000 |
наносится на маркировочную табличку методом лазерной гравировки как показано на рисунке 2, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность комплекса
| Наименование | Обозначение | Количество |
| Комплекс в составе: - блок детектирования1) - программное обеспечение | «БеРКУТ»/«ЦиРКом» БАРС Клиент | 1 шт. 1 шт. |
| Комплект соединительных кабелей | - | 1 компл. |
| Источник питания: - модификация «БеРКУТ» | - | 1 шт. |
| Руководство по эксплуатации: - модификация «БеРКУТ» - модификация «ЦиРКом» | РДТ-427650-020-02353754 РЭ РДТ-427650-018-02353754 РЭ | 1 экз. 1 экз. |
| Паспорт: - модификация «БеРКУТ» - модификация «ЦиРКом» | РДТ-427650-019-02353754 ПС РДТ-427650-017-02353754 ПС | 1 экз. 1 экз. |
| Руководство пользователя ПО БАРС Клиент | РДТ-582929-009-02353754-2022 ПО | 1 экз. |
| 1) в соответствии с заказом | ||
приведены в документах:
РДТ-427650-018-02353754 РЭ «Комплекс цифровой радиографии «ЦиРКом».
Руководство по эксплуатации» в разделе «Порядок работы»;
РДТ-427650-020-02353754 РЭ «Комплекс цифровой радиографии «БеРКУТ».
Руководство по эксплуатации» в разделе «Порядок работы».
ТУ 427650-016-02353754-2023 «Комплексы цифровой радиографии. Технические условия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 30.06.2025 |
