Установки пикнометрические ПУ ГКС-35, 95039-25

Назначение

Установки пикнометрические ПУ ГКС-35 (далее - установки) предназначены для измерений плотности жидкостей пикнометрическим методом, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для проведения поверки, калибровки и контроля метрологических характеристик поточных преобразователей плотности жидкости в составе систем измерений количества и показателей качества нефти, нефтепродуктов в условиях эксплуатации и при лабораторных исследованиях.

Описание

Принцип измерения плотности установками основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров ГКС-35. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на лабораторных весах методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи преобразователя давления и термометра цифрового малогабаритного, которые находятся в основном блоке установки.

Конструктивно установки состоят из следующих основных частей: основного блока, стойки с двумя пикнометрами, шлангов и бутыли для очистки системы нефрасом или другим аналогичным средством, весами, кейс с комплектом калибровочных гирь, транспортировочный кейс. В основном блоке подготовки происходит измерение давления, температуры, определение расхода. В транспортном кейсе расположены гибкие рукава высокого давления с быстросъёмными соединениями и вспомогательное оборудование, входящее в состав установки. При отборе пробы жидкости пикнометры помещаются на стойку в специальные посадочные места и с помощью рукавов высокого давления соединяются с основным блоком и точками отбора и возврата исследуемой жидкости.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в буквенно-цифровом формате наносится на пластину из нержавеющей стали на наружной поверхности основного блока методом лазерной гравировки (рисунок 1).

Общий вид установки показан на рисунке 2. Пломбирование установок не предусмотрено.

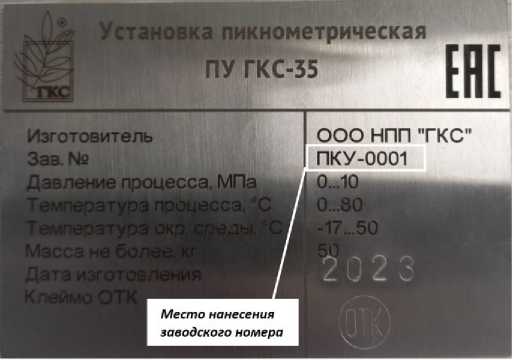

Рисунок 1 - Место нанесения заводского номера

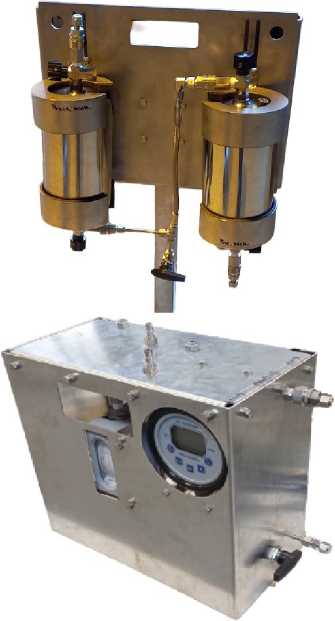

Рисунок 2 - Общий вид установки

Технические характеристики

Таблица 1 - Метрологические характеристики установок

Таблица 2 -Технические характеристики установок

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность установки

Сведения о методах измерений

приведены в руководстве по эксплуатации «Установка пикнометрическая ПУ ГКС-35» раздел «Процесс работы».

Нормативные документы

Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603;

ТУ 26.51.52-030-94291860-2023 Пикнометрическая установка ПУ  ГКС-35.

Технические условия.
