| Номер в госреестре | 95023-25 |
| Наименование СИ | Магнитометры трехкомпонентные |
| Обозначение типа СИ | МТ-6 |
| Изготовитель | Общество с ограниченной ответственностью "КРИОМАГ" (ООО "КРИОМАГ"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магнитометры трехкомпонентные МТ-6 (далее - магнитометры МТ-6) предназначены для измерений трех ортогональных компонент и модуля вектора магнитной индукции постоянного поля в диапазонах от минус 100000 до плюс 100000 нТл.
Принцип действия магнитометров МТ-6 основан на феррозондовом методе измерений индукции слабых магнитных полей, сущность которого заключается в возникновении электрического сигнала в одной из обмоток феррозонда при взаимодействии внешнего измеряемого поля и некоторого вспомогательного поля, создаваемого в объеме сердечников феррозонда, изготовленных из пермаллоя (магнитомягких материалов).
Магнитометры МТ-6 являются цифровыми феррозондовыми переносными приборами с возможностью автономного питания, состоящими из феррозондовых трехкомпонентных датчиков и блоков электронных, соединенных сигнальным кабелем. Измеренные значения компонент вектора магнитной индукции Вх, Ву, Bz и модуля вектора магнитной индукции В отображаются на дисплее блоков электронных.
Для недопущения несанкционированного доступа к элементам регулировки на лицевой панели блоков электронных магнитометров МТ-6 предусмотрено место для пломбирования мастикой.

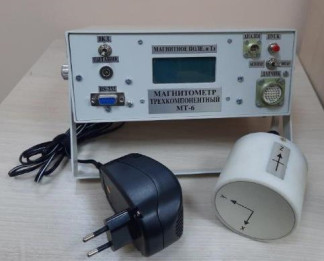

Общий вид магнитометров МТ-6 с указанием места опломбировки и места нанесения знака утверждения типа представлен на рисунке 1.
На боковой панели блоков электронных магнитометров МТ-6 имеется металлический шильд с указанием предприятия-изготовителя, заводского номера, состоящего из арабских цифр, и года выпуска, нанесенные методом лазерной гравировки (рисунок 2).
Нанесение знака поверки на магнитометры МТ-6 не предусмотрено.
Место нанесения знака утверждения типа
Место для пломбирования

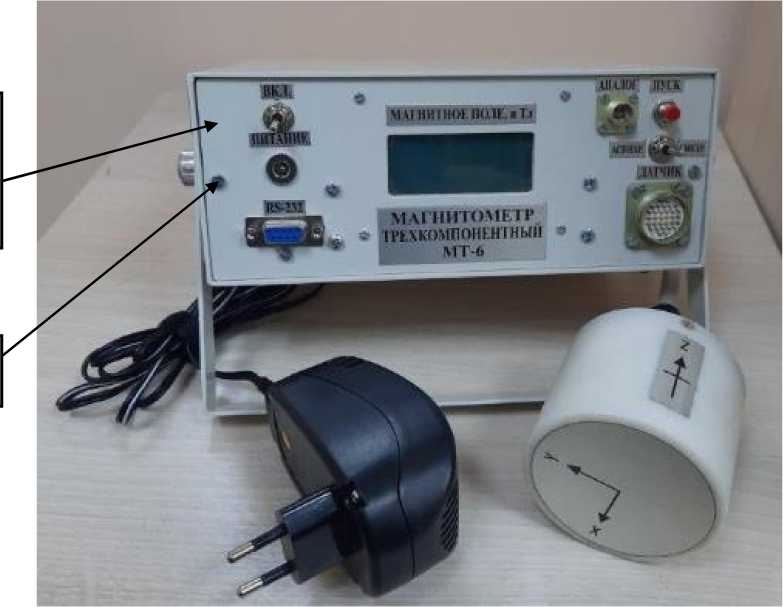

Рисунок 1 - Общий вид магнитометров МТ-6 с указанием места опломбировки и места нанесения знака утверждения типа
б)

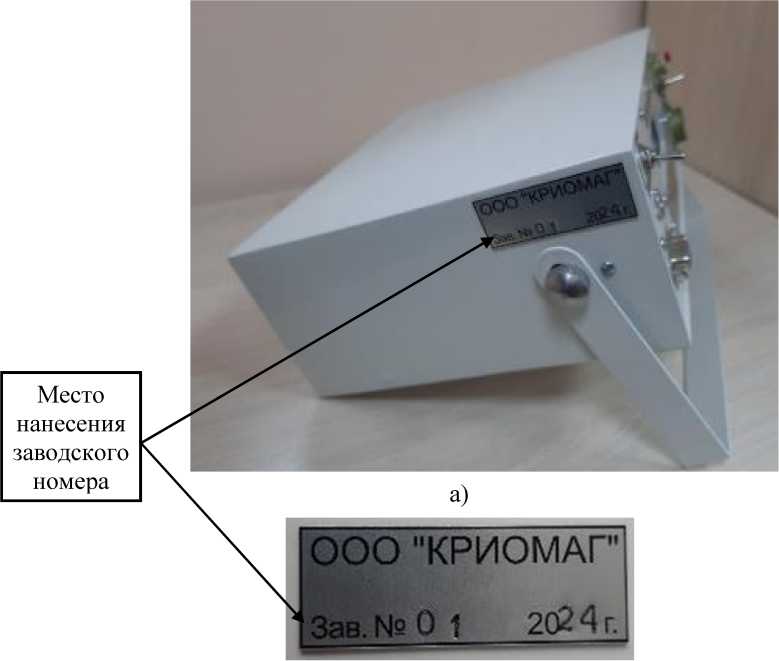

Рисунок 2 - Место нанесения заводского номера магнитометров МТ-6 а - общий вид; б - шильд
Магнитометры МТ-6 оснащены программным обеспечением (далее - ПО, состоящим из встроенного ПО и автономного ПО для установки на персональный компьютер (далее - ПК). Встроенное ПО устанавливается в энергонезависимую память магнитометров МТ-6 на заводе-изготовителе и обеспечивает задание режимов работы магнитометров МТ-6, индикацию измеренных величин и запись результатов измерений в память магнитометров МТ-6. Автономное ПО предназначено для управления магнитометрами МТ-6 с ПК, получения, визуализации, обработки и сохранения результатов измерений.
Встроенное ПО является метрологически значимым и загружается в микропроцессор магнитометра МТ-6 на заводе-изготовителе и может быть обновлено только в ходе технического обслуживания у производителя.
Защита ПО магнитометров МТ-6 от непреднамеренных и преднамеренных изменений реализована с помощью следующих мер: встроенное ПО не может быть модифицировано с помощью программно-аппаратных интерфейсов связи в процессе эксплуатации; идентификатором целостности ПО служит начало процесса измерений.
Идентификация автономного ПО осуществляется по цифровому идентификатору, рассчитанному по алгоритму CRC-32.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | Magnetometer. exe |
| Цифровой идентификатор ПО (контрольная сумма) | В515Е18С |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические характеристики магнитометров МТ-6 приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений магнитной индукции постоянного поля по компонентам Х, Y, Z, нТл | от - 100000 до+100000 |
| Пределы допускаемой систематической составляющей абсолютной погрешности измерений магнитной индукции в диапазоне измерений по компонентам Х, Y, Z, нТл, не более | ± 40 |
| Пределы допускаемой систематической составляющей абсолютной погрешности измерений модуля вектора магнитной индукции в диапазоне измерений, нТл, не более | ± 50 |
| СКО случайной составляющей абсолютной погрешности (при доверительной вероятности 0,95), нТл, не более | ± 3 |
| Пределы допускаемой систематической составляющей абсолютной погрешности измерений магнитной индукции, обусловленной смещением нуля магнитометра по компонентам Х, Y, Z, нТл, не более | ± 10 |
| Неортогональность углов azx, az^ аху между направлениями магнитных осей датчика (при погрешности определения ± 10"), не более | 90" |
| Порог чувствительности, нТл, не более | ± 1 |
Технические характеристики магнитометров МТ-6 приведены в таблице 3.
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность при напряжении (12 ± 1) В, Вт, не более | 4 |
| Номинальный ток потребления при напряжении питания (12 ± 1) В, А, не более | 0,3 |
| Габаритные размеры (ДхШ*В), мм, не более: - блока электронного со встроенным ПО - датчика трехкомпонентного | 200х220х90 70х70х90 |
| Масса, кг, не более: - блока электронного со встроенным ПО - датчика трехкомпонентного | 2,0 0,7 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре 25 °C, %, не более - атмосферное давление, кПа | от + 10 до + 35 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 1000 |
| Срок службы, лет, не менее | 10 |
наносится в левый верхний угол на лицевые панели блоков электронных магнитометров МТ-6 в виде шильдика и на титульные листы паспортов типографским способом.
Комплектность магнитометров МТ-6 приведена в таблице 4.
Таблица 5 - Комплектность магнитометров МТ-6
| Наименование | Обозначение | Кол-во | Примечание |
| Датчик трехкомпонентный | ШГЕИ2.733.049 | 1 шт. | |
| Блок электронный со встроенным ПО | ШГЕИ2.068.044 | 1 шт. | |
| Кабель сигнальный | ШГЕИ6.644.033 | 1 шт. | L=6000 мм |
| Кабель интерфейсный RS-232 | ШГЕИ6.700.006 | 1 шт. | L=2000 мм |
| Блок питания Robiton SN-500S | 1 шт. | 12 В | |
| Блок питания батарейный | ШГЕИ3.233.009 | 1 шт. | Элементы питания И20х9шт. в комплект не входят |
| Кабель питания | ШГЕИ6.640.024 | 1 шт. | L=1500 мм |
| Носитель информации с ПО (USB-диск) | 1 шт. | ||
| Транспортировочный кейс | 1 шт. | ||
| Магнитометр трехкомпонентный МТ-6. Руководство по эксплуатации | ШГЕИ1.420.031 РЭ | 1 экз. | |
| Магнитометр трехкомпонентный МТ-6. Паспорт | ШГЕИ1.420.031 ПС | 1 экз. | |
| Магнитометры трёхкомпонентные МТ-6. Методика поверки | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа ШГЕИ1.420.031 РЭ.
«Магнитометр трехкомпонентный МТ-6. Руководство по эксплуатации».
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
ШГЕИ1.420.031 ТУ. «Магнитометр трехкомпонентный МТ-6. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 05.04.2025 |
