| Номер в госреестре | 94545-25 |
| Наименование СИ | Спектрометры комбинационного рассеяния |
| Обозначение типа СИ | PACi-RS-6430 |
| Изготовитель | Hangzhou PACi Optoelectronic Technology Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 05.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры комбинационного рассеяния PACi-RS-6430 (далее - спектрометры) предназначены для измерений содержания органических веществ в жидких образцах по спектрам комбинационного рассеяния.
Принцип действия спектрометров основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называется спектром комбинационного рассеяния или рамановским спектром.
Конструктивно средство измерений выполнено в виде напольного прибора, выполненного во взрывозащищенном корпусе: взрывозащищенный тип с положительным давлением. Спектрометр включает в себя: лазерный источник излучения с длиной волны возбуждения 785 нм, системы сбора, фильтрации и анализа рассеянного излучения. Исследуемый объект подвергается воздействию лазерного излучения, производится сбор рассеянного излучения от исследуемого объекта. В приборе рассеянный свет отфильтровывается от лазерного излучения. Отфильтрованное излучение попадает в спектрометр с дифракционной решеткой 1200 штр/мм, а затем на ПЗС-линейку и детектор, регистрирующий спектр рассеянного света. Анализ полученного спектра осуществляется с помощью программного обеспечения, установленного на персональном компьютере (далее - ПК).
Пломбирование спектрометров предусмотрено на боковой поверхности спектрометров с помощью пломбировочной наклейки.
Серийный номер в виде цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на передней поверхности корпуса спектрометров.

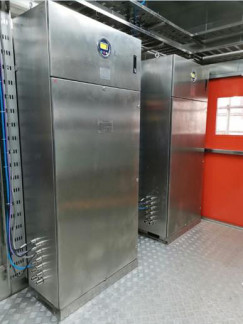

Общий вид и схема маркировки, пломбировки спектрометров представлены на рисунке 1.
Нанесение знака поверки на спектрометры не предусмотрено.
Место пломбирования
Место нанесения серийного номера
Рисунок 1 - Общий вид и схема маркировки спектрометра
Программное обеспечение (далее по тексту - ПО), установленное на ПК, содержит функции для управления прибором, сбора, отображения и обработки результатов измерений.
ПО разделено на две части:
- метрологически значимая часть ПО прошита в памяти микроконтроллера спектрометров;
- интерфейсная часть ПО запускается на компьютере и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Raman Online Analyzer Software |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений волновых чисел, см-1 | от 380 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений _____ ____ -1 волновых чисел, см | ±2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон показаний волновых чисел, см-1 | от 150 до 2000 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1000 450 2100 |
| Масса, кг, не более | 200 |
| Параметры питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50 |
| Потребляемая мощность, Вт, не более | 500 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +25 от 20 до 80 от 94 до 106 |
| Маркировка взрывозащиты | 1Ex db mb pxb IIC T4 Gb Х |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| №№ п/п | Наименование | Обозначение | Количество |
| 1 | Спектрометр комбинационного рассеяния | PACi-RS-6430 | 1 шт. |
| 2 | Руководство по эксплуатации | - | 1 экз. |
| 3 | Программное обеспечение | Raman on-line analysis software | 1 шт. |
| 4 | Рамановский волоконнооптический кабель | PACi-OC- | Длина до 150 м и количество до 4 шт. в соответствии с требованиями пользователя |
| 5 | Зонд | PACi-PB-785 | Количество до 4 шт. в соответствии с требованиями пользователя |
| 6 | Контрольный образец циклогексана | - | 1 шт. |
| 7 | Операционная станция | Intel i3/8G/1T | 1 шт. |
| №№ п/п | Наименование | Обозначение | Количество |
| 8 | Шестигранный ключ | 6мм | 2 шт. |
| 9 | Ноутбук и сетевой кабель | - | По требованию заказчика |
| 10 | Защитные колпачки для оптического волокна | - | Более 50 шт. |
| 11 | Оптическое волокно | 3 мм | 3 шт. |
| 12 | Оптический зонд | - | 3 шт. |
| 13 | Автономная пробоотборная емкость с круглой металлической крышкой | - | 1 шт. |
| 14 | Кварцевая кювета | - | 2 шт. |
приведены в главе 2 «Использование по назначению» документа «Спектрометры комбинационного рассеяния PACi-RS-6430. Руководство по эксплуатации».
Стандарт предприятия Hangzhou PACi Optoelectronic Technology Co., Ltd., Китай.
