| Номер в госреестре | 94465-25 |
| Наименование СИ | Расходомеры массовые кориолисовые |
| Обозначение типа СИ | AMF |
| Изготовитель | Chengdu Andisoon Measure Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 29.01.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры массовые кориолисовые AMF (далее - расходомеры) предназначены для измерений массового расхода и массы жидкости, температуры жидкости.
Принцип действия расходомеров основан на использовании силы Кориолиса, возникающей в трубках первичного преобразователя (далее - ПП) при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе измеряемой среды.
Измерение температуры осуществляется термопреобразователем температуры, встроенным в ПП.
Расходомеры состоят из ПП и электронного преобразователя (далее - ЭП). ЭП могут быть интегрированными, раздельными, а также интегрированными и раздельными. ПП служит для измерений и преобразований массового расхода и массы, температуры измеряемой среды в электрический сигнал. ЭП обеспечивает обработку электрических сигналов ПП, отображение значений измеренных величин и их преобразование в выходные сигналы.
Расходомеры изготавливаются в следующих исполнениях: AMF008AN, AMF025AN, AMF050A, отличающихся между собой внешним видом и диапазонами расходов.
Расходомеры изготавливаются в общепромышленном и взрывозащищённом исполнениях.
Серийный номер расходомеров, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочные таблички, расположенные на ПП и ЭП.
Нанесение знака поверки на расходомеры не предусмотрено.
Пломбирование расходомеров осуществляется при помощи навесных пломб и проволоки, а также при помощи саморазрушающейся наклейки
AMF008AN
AMF025AN
AMF050A

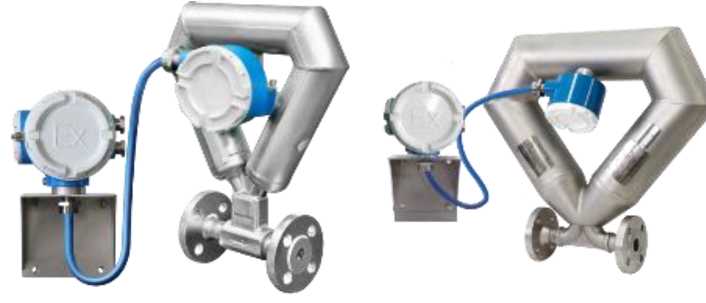

Рисунок 1 - Общий вид расходомеров
Место пломбировки
Рисунок 2 - схема пломбировки расходомеров
Динама рвсызда Flzwate range
Илен гафнканы конфигураций Rei Na.
Условный проход
DN
Макстшыюе рЛэчее давление
MAWP
Температура среди
Medium Temp
Материал
Malenal Нержавеющая сталь.
Made п China
Пигрентость
Ладану
Среда
Medium
Категория тапдгты Degneen of pnobacticn
Дата тоивлсяиз Оыв
MWacliirer'CiipigdL Andisuon Measure Co., Lid.

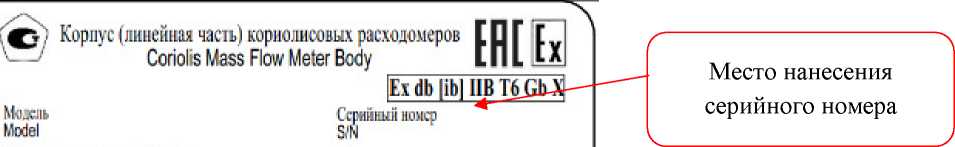

Рисунок 3 - информационная табличка
Программное обеспечение (далее - ПО) расходомеров является встроенным. Основными функциями ПО являются:
- вычисления параметров потока измеряемой среды;
- обработка измерительной информации;
- индикация результатов измерений на дисплее;
- формирование выходных сигналов;
- настройка расходомера;
- ведение архива измеренных значений.
Защита ПО СРМ от несанкционированного доступа обеспечивается системой паролей и пломбированием корпуса ЭП.
Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CMF_ADSP |
| Номер версии (идентификационный номер) ПО, не ниже | V4.10 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода и массы жидкости по цифровому выходному сигналу, т/ч - AMF008AN - AMF025AN - AMF050A | от 0,06 до 1,5 от 0,18 до 4,8 от 5,0 до 50,0 |
| Диапазон измерений температуры жидкости, °С | от -180 до +70 |
| Пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости по цифровому выходному сигналу, %: | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходные сигналы | частотно-импульсный, HART, Modbus, RS-485. |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | 15-40 |
| - напряжение переменного тока, В | 12-28 |
| Масса, кг, не более | 35 |
| Габаритные размеры, мм, не более | |
| - длина | 559 |
| - ширина | 185 |
| - высота | 669 |
| - температура окружающей среды, °С | от -40 до 60 |
| - относительная влажность воздуха, % | от 10 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Маркировка взрывозащиты | 1Ex db [ib] IIB T5 Gb X 1Ex db [ib] IIB T6 Gb X |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 50000 |
наносится на маркировочные таблички методом лазерной гравировки и на титульный руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество шт./экз. |
| Расходомеры массовые кориолисовые | AMF | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 2.2 «Описание прибора» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия Chengdu Andisoon Measure Co.,Ltd. Расходомеры массовые кориолисовые AMF.
