| Номер в госреестре | 94332-25 |
| Наименование СИ | Детекторы-сигнализаторы температуры |
| Обозначение типа СИ | GXFB-1/I-B |
| Изготовитель | Harbin Guanghan Gas Turbine Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 14.01.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Детекторы-сигнализаторы температуры GXFB-1/I-B (далее по тексту - детекторы или приборы) предназначены для непрерывного контроля превышения установленного значения температуры воздуха во взрывоопасных средах.
Принцип работы детекторов состоит в следующем: при достижении установленного значения температуры окружающей среды в термочувствительном элементе (ТЧЭ) происходит замыкание нормально разомкнутого контакта и формируется сигнал, который передается на панель пожарной сигнализации.
В ТЧЭ используется принцип разницы коэффициентов теплового расширения двух биметаллических стержней. При допускаемой температуре внутри помещения между биметаллическими стержнями имеется зазор, и при повышении температуры до установленного значения, из-за различной величины растяжения биметаллических стержней имеющийся зазор закрывается и происходит замыкание нормально разомкнутого контакта.
Конструктивно детекторы состоят из корпуса сложной формы с резьбовой крышкой и с подсоединенным к нему ТЧЭ в защитной трубке. На боковой части корпуса размещены вводы/выводы кабельных линий для подключения к панели пожарной сигнализации и винтовое соединение для подключения кабеля заземления. Внутри корпуса размещены: клеммная колодка для подключения сигнальных кабелей (в т.ч. и напряжения питания) и клемма для внешнего заземления. Корпус детектора изготавливается из нержавеющей стали, а защитная трубка ТЧЭ - из хром-никелевого сплава.
Монтаж детекторов может осуществляться как на вертикальную, так и на горизонтальную поверхность при помощи специальных отверстий на корпусе прибора. При необходимости, к одной панели пожарной сигнализации можно подключить последовательно несколько детекторов.

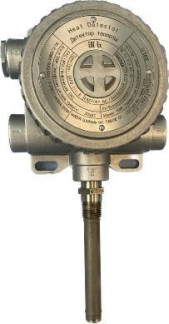

Общий вид детекторов с указанием места нанесения заводского номера представлен на рисунке 1.

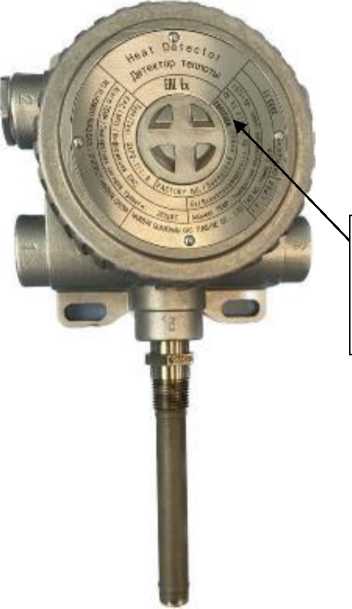

место нанесения заводского номера
Рисунок 1 - Общий вид детекторов с указанием места нанесения заводского номера
Пломбирование приборов не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр и букв английского алфавита, указан на маркировочной табличке, прикрепленной на крышку корпуса прибора. Конструкция приборов не предусматривает нанесение знака поверки на средство измерений.
Метрологические и основные технические характеристики детекторов приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Установленное номинальное пороговое значение температуры срабатывания сигнализации, °С | +260 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации, °C | ±8 |
| Параметры электрического питания (номинальные значения): | |
| - напряжение переменного тока, В | 220 |
| - частота переменного тока, Гц | 50 |
| - напряжение постоянного тока, В | 24 |
| - сила переменного тока, А, не более | 1 |
| - сила постоянного тока, А, не более | 2 |
| Тип реле | нормально |
| разомкнутый контакт | |
| Габаритные размеры, мм, не более | 330x220x120 |
| Масса детектора, кг, не более | 5,5 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - для корпуса детектора - для ТЧЭ - относительная влажность воздуха, %, не более | от -40 до +125 от -40 до +300 95 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP66 |
| Маркировка взрывозащиты | 1Ex db ПС T4 Gb Х |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 10 |
Таблица 2 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Детектор-сигнализатор температуры GXFB-1/I-B | GXFB-1/I-B | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
наносится на титульный лист Руководства по эксплуатации типографским методом.
приведены в разделе «Использование по назначению» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия-изготовителя на Детекторы-сигнализаторы температуры GXFB-1/I-B.
