| Номер в госреестре | 94266-24 |
| Наименование СИ | Твердомеры портативные динамические |
| Обозначение типа СИ | ТЭМП |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Технотест" (ООО НПП "Технотест"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 27.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры портативные динамические ТЭМП (далее - твердомеры) предназначены для измерений твердости сталей по шкалам Роквелла, Виккерса, Бринелля, Шора D и Либа.
Принцип действия твердомеров основан на измерении отношения скоростей индентора до и после отскока от поверхности контролируемого изделия. Отношение скоростей индентора до и после отскока определяет твердость материала. Индентор, расположенный в динамическом датчике (бойке), представляет собой ударный элемент с твердосплавным наконечником.
Конструктивно твердомеры представляют собой портативные приборы, состоящие из электронного блока и динамического датчика. Автономный источник питания расположен внутри электронного блока.
Твердомеры выпускаются в четырех модификациях: ТЭМП-2, ТЭМП-3, ТЭМП-4, ТЭМП-4к, отличающихся метрологическими характеристиками, конструкцией и программным обеспечением (ПО).
В твердомерах ТЭМП-2, ТЭМП-3 и ТЭМП-4 динамический датчик вынесен из электронного блока. Твердомеры ТЭМП-4к поставляются со встроенным в электронный блок датчиком.
Функционирование твердомеров поддерживается микропроцессором. Управление твердомерами осуществляется через клавиатуру электронного блока.
Общий вид твердомеров приведён на рисунках 1-4.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на фирменный шильд, закрепленный на задней поверхности корпуса электронного блока в месте, указанном на рисунке 5.
Конструкция твердомеров предусматривает пломбирование электронного блока от несанкционированного доступа: пломбируются винты сборки корпуса.
Общий вид твердомеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера, мест пломбирования приведён на рисунке 5.
Нанесение знака поверки на твердомеры не предусмотрено.

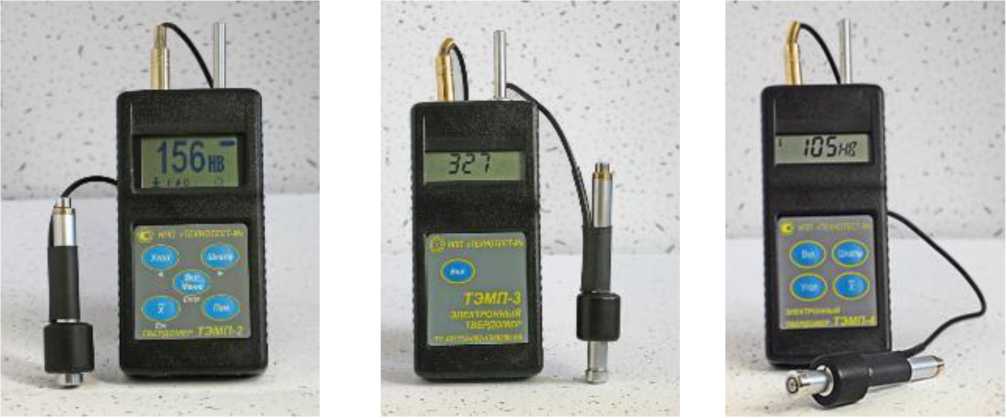

Рисунок 1 - Общий вид твердомеров портативных динамических ТЭМП-2
Рисунок 3 - Общий вид твердомеров портативных динамических ТЭМП-4
Рисунок 2 - Общий вид твердомеров портативных динамических ТЭМП-3
Рисунок 4 - Общий вид твердомеров портативных динамических ТЭМП-4к
Электронный блок
Динамический датчик
Место нанесения знака утверждения типа
Место нанесения шильда
Места пломбирования
Рисунок 5 - Места нанесения серийного номера, пломб и знака утверждения типа
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти твердомеров и защищена кодом производителя.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модификаций | ||
| ТЕМП-2 | ТЕМП-3 | ТЕМП-4 ТЕМП-4к | |
| Идентификационное наименование встроенного ПО | keybcv 104 | - | test48.mcp |
| Номер версии (идентификационный номер) встроенного ПО | не ниже v 2.6.1 | - | не ниже v 28 |
| Идентификационное наименование внешнего ПО | temp2u.exe | temp3.exe | - |
| Номер версии (идентификационный номер) внешнего ПО | не ниже v 2.6 | не ниже v 28 | - |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - | - |
| Таблица 2 - Метрологические ха | рактеристики твердоме | ров | ||
| Модификация твердомеров | Шкала измерений твёрдости | Диапазоны измерений твердости | Пределы допускаемой абсолютной погрешности твердомера | Размах показаний, не более |
| ТЭМП-2 ТЭМП-3 ТЭМП-4 ТЭМП-4к | Роквелла С | от 20 до 70 | ±2,0 | 2,5 |
| Бринелля НВ | от 75 до 450 | ±12,0 | 22,5 | |
| Виккерса HV | от 375 до 850 | ±15,0 | - | |
| Шора D | от 23 до 100 | ±3,0 | 6,0 | |
| ТЭМП-2 | Либа HLD | от 300 до 500 включ. | ±20,0 | 37,5 |
| св. 500 до 700 включ | ±21,0 | 42,0 | ||
| св. 700 до 890 включ. | ±17,8 | 40,1 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации | |
| температура окружающего воздуха, °С | от -20 до +55 |
| относительная влажность окружающего воздуха, %, не более | 80 |
| Параметры электропитания | |
| внутреннее напряжение от двух элементов питания типа AA, В | 3,0 |
| Габаритные размеры электронного блока, мм, не более | |
| длина | 135 |
| ширина | 65 |
| высота | 30 |
| Масса электронного блока, кг, не более | 0,3 |
наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность твердомеров
| Наименование | Обозначение | Количество |
| 1 Твердомер портативный динамический в составе: | ТЭМП | |
| 1.1 Электронный блок | - | 1 шт. |
| 1.2 Динамический датчик | - | 1 шт. |
| 1.3 Элементы питания | - | 2 шт. |
| 2 Диск с программным обеспечением (или USB-флеш-накопитель) * | - | 1 шт. |
| 3 Вспомогательные принадлежности | - | 1 компл. |
| 4 Кейс для переноски | - | 1 шт. |
| 5 Руководство по эксплуатации | ТСЛА.427113.001 РЭ или ТСЛА.427113.002 РЭ, или ТСЛА.427113.003 РЭ * | 1 экз. |
| * В соответствии с заказом | ||
приведены в главе 7 «Порядок работы» руководства по эксплуатации.
Приказ Росстандарта от 14 августа 2024 г. № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»;
Приказ Росстандарта от 2 августа 2022 г. № 1895 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Бринелля»;
Приказ Росстандарта от 30 декабря 2019 г. № 3462 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»;
Приказ Росстандарта от 24 февраля 2021 г. № 158 «Об утверждении Государственной поверочной схемы для средств измерений твердости металлов по шкале Шора D и шкалам Либа»;
ТУ 427113-005-13286280-24 «Твердомеры портативные динамические ТЭМП. Технические условия».
| Зарегистрировано поверок | 332 |
| Поверителей | 7 |
| Актуальность данных | 28.10.2025 |
