| Номер в госреестре | 94211-24 |
| Наименование СИ | Реле контроля изоляции цифровые |
| Обозначение типа СИ | РКИЦ-3 |
| Изготовитель | Общество с ограниченной ответственностью "Завод нефтегазовой аппаратуры Анодъ" (ООО "ЗНГА Анодъ"), г. Пермь |
| Год регистрации | 2024 |
| Срок свидетельства | 24.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Реле контроля изоляции цифровые РКИЦ-3 (далее - РКИЦ-3) предназначены для измерений сопротивления изоляции.
Принцип действия РКИЦ-3 основан на измерении сопротивления между проводниками и «землей» с помощью тестового сопротивления, подключаемого к кабелю, у которого необходимо контролировать сопротивление изоляции. С помощью микропроцессора, входящего в состав РКИЦ-3, производится обработка измеренных токов утечки с тестовым резистором и без него.
Реле контроля изоляции цифровое РКИЦ-3 непрерывно контролирует сопротивление изоляции изолированных шин в сети постоянного тока, находящихся под напряжением, и напряжение сети. При отношении сопротивления изоляции положительной или отрицательной шины относительно «земли» к напряжению сети, более 50 Ом/В замкнуты контакты твердотельного реле «Предупреждение». При отношении сопротивления изоляции положительной или отрицательной шины относительно «земли» к напряжению сети менее 50 Ом/В замкнуты контакты твердотельного реле «Авария».
При напряжении контролируемой сети меньше 100 В, контакты твердотельных реле «Предупреждение» и «Авария» разомкнуты.
Светодиоды «Предупреждение» и «Авария» горят при замкнутых контактах одноименных твердотельных реле.
Светодиод «Режим» мигает с частотой примерно 1 раз в 2 секунду, когда напряжение контролируемой сети меньше 150 В и мигает с частотой примерно 2 раза в секунду, когда напряжение контролируемой сети от 150 до 1000 В.
РКИЦ-3 выполнено в корпусе для установки на DIN-рейку.
В нижней части РКИЦ-3 располагаются клеммы для подключения к контролируемой сети.
В верхней части РКИЦ-3 располагаются клеммы выходных реле и клеммы для подключения к внешнему источнику питания плюс 12 В.
Цепи питания, измерения и контакты выходного реле гальванически развязаны.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода.

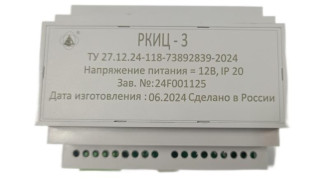

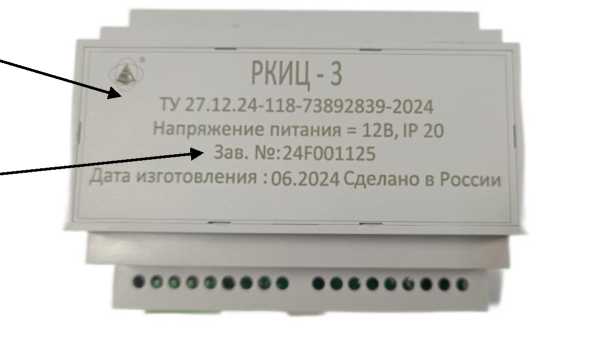

Общий вид РКИЦ-3 с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на РКИЦ-3 не предусмотрено. Пломбирование мест настройки (регулировки) РКИЦ-3 не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения
заводского номера
Рисунок 1 - Общий вид РКИЦ-3 с указанием места нанесения знака утверждения типа, места
нанесения заводского номера
Программное обеспечение (далее - ПО) РКИЦ-3 является встроенным ПО.
Конструкция РКИЦ-3 исключает возможность несанкционированного влияния на ПО и измерительную информацию. В процессе эксплуатации данное ПО не может быть модифицировано или считано через какой- либо интерфейс.
Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики РКИЦ-3 нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО РКИЦ-3 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | RKI |
| Номер версии (идентификационный номер ПО) | 7.Х |
| Цифровой идентификатор ПО | - |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (Х), где «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления изоляции, МОм | от 0,005 до 3,0 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, % | ±5,0 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Испытательное напряжение постоянного тока, В | от 150 до 1000 |
| Параметры электрического питания: - номинально напряжение постоянного тока, В | 12 |
| Потребляемая мощность, Вт, не более | 1,0 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 105,0Х91,0Х62,0 |
| Масса, кг, не более | 0,250 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -40 до +60 до 80 |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 90000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Реле контроля изоляции цифровое РКИЦ-3 | ПВФТ.468213.001 | 1 шт. |
| Руководство по эксплуатации | ПВФТ.468213.001РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
| Программное обеспечение | Colibrator RKI.exe | 1 шт.* |
| Примечание: * - направляется заказчику по запросу (в виде ссылки на скачивание). | ||
приведены в разделе 4 «Принцип работы» документа ПВФТ.468213.001РЭ «Реле контроля изоляции цифровое РКИЦ-3. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 27.12.24-118-73892839-2024 «Реле контроля изоляции цифровое РКИЦ-3. Технические условия».
