| Номер в госреестре | 94014-24 |
| Наименование СИ | Датчики состояния поверхности дороги оптические |
| Обозначение типа СИ | ДСДО-01 |
| Изготовитель | Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 05.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики состояния поверхности дороги оптические ДСДО-01 (далее - датчики ДСДО-01) предназначены для измерений температуры поверхности дорожного полотна, толщины слоя воды, льда и снега на поверхности дорожного полотна.
Конструктивно датчики ДСДО-01 состоят из четырех измерительных каналов (температуры поверхности дорожного полотна, толщины слоя воды, льда и снега на поверхности дорожного полотна) и представляют собой компактный модуль, закрепленный на опоре, в котором излучатель, приемник, блок электроники и микропроцессор объединены в одном корпусе.
Принцип действия датчиков ДСДО-01 основан на измерении интенсивности обратно рассеянного потока инфракрасного излучения, его оценке и расчете температуры поверхности дорожного полотна, толщины слоя воды, льда и снега на поверхности дорожного полотна.
Датчики ДСДО-01 предназначены для контроля состояния дорожного полотна. Поток инфракрасного излучения от излучателя направляется на дорожное полотно, отражается от него и принимается приемником. В блоке электроники производится обработка полученного сигнала и расчет толщины слоя воды, снега, льда на поверхности дорожного покрытия. Для передачи по линии связи полученный сигнал преобразуется в цифровой код. Для измерения температуры поверхности дорожного полотна используется датчик температуры инфракрасный. Изменение излучательной способности поверхности дорожного покрытия во времени и пространстве компенсируется выбором диапазона длин волн для измерений и алгоритмом расчета. По результатам измерений толщины слоя осадков на поверхности дорожного полотна микропроцессором рассчитывается коэффициент сцепления между дорожным покрытием и автопокрышкой.
Нанесение знака поверки на корпус датчиков ДСДО-01 не предусмотрено. Заводской номер, состоящий из десяти арабских цифр, наносится на корпус датчиков ДСДО-01 в виде наклейки. Общий вид датчиков ДСДО-01 представлен на рисунке 1. Место нанесения заводского номера на корпус датчиков ДСДО-01 представлено на рисунке 2. Пломбирование датчиков ДСДО-01 не предусмотрено.

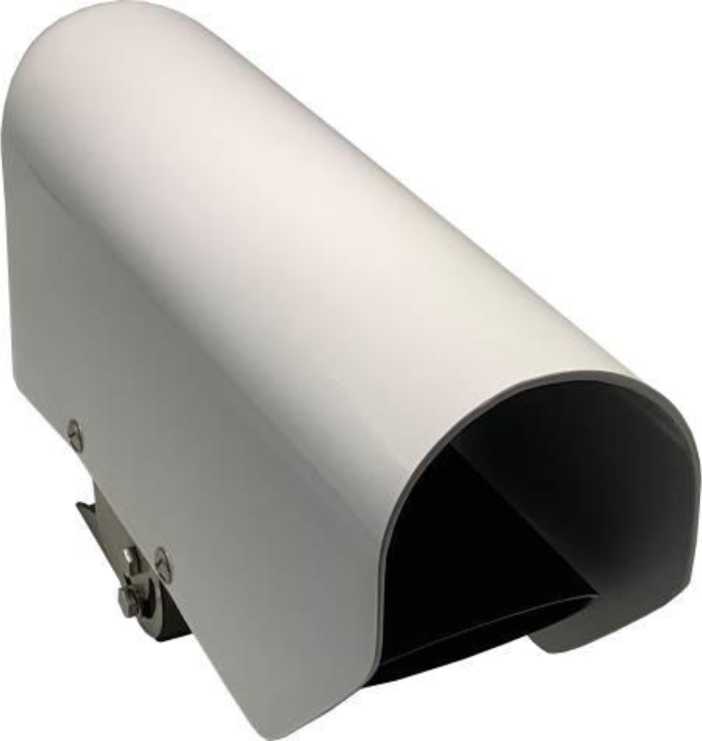

Рисунок 1 - Общий вид датчиков ДСДО-01
1

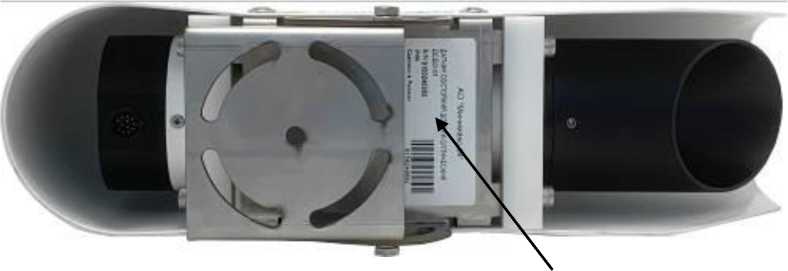

1 - место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на корпус датчиков ДСДО-01
Программное обеспечение «DSDO-01» обеспечивает проверку состояния подсистем датчика ДСДО-01, сбор данных, обработку и их передачу на персональный компьютер по линии связи. ПО «DSDO-01» является метрологически значимым. Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DSDO-01 |
| Номер версии (идентификационный номер) ПО | 1.X.X* |
| *Обозначение «X» не относится к метрологически значимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры поверхности дорожного полотна, °С | от -50,0 до +70,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °С | ±0,8 |
| Диапазон измерений толщины слоя, мм - воды; - снега; - льда | от 0 до 10,0 от 0 до 20,0 от 0 до 10,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины слоя воды/снега/льда, мм | ±0,4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 10 до 30 |
| Мощность потребления, Вт, не более | 21 |
| Габаритные размеры, мм, не более - ширина - высота - длина | 350 244 102 |
| Масса, кг, не более | 2,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -60 до +70 от 0 до 100 от 50 до 110 |
| Коммуникационные интерфейсы | Ethernet 10/100BASE-TX (Auto-MDIX, Autonegotiation), RS-485 (EIA-485, 9600 - 115200 бод) |
| Поддерживаемые протоколы | ASCII, TCP/IP (IPv4), ICMP (Ping), Auto-IP (APIPA), TCP, UDP, DHCP, HTTP, SMTP, Telnet, NTP, MQTT |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP66 |
Таблица 4 - Показатели надежности
| Средняя наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист документов МРАШ.414213.001 РЭ «Датчики состояния поверхности дороги оптические ДСДО-01. Руководство по эксплуатации» и МРАШ.414213.001 ПС «Датчики состояния поверхности дороги оптические ДСДО-01. Паспорт».
Таблица 5 - Комплектность датчиков ДСДО-01
| Наименование | Обозначение | Кол-во |
| Датчики состояния поверхности дороги оптические | ДСДО-01 | 1 шт. |
| Сигнально-питающий кабель | - | 1 шт. |
| Паспорт | МРАШ.414213.001 ПС | 1 шт. |
| Руководство по эксплуатации | МРАШ.414213.001 РЭ | 1 экз. |
приведены в документе МРАШ.414213.001 РЭ «Датчики состояния поверхности дороги оптические ДСДО-01. Руководство по эксплуатации», раздел 2 «Использование по назначению».
МРАШ.414213.001 ТУ «Датчики состояния поверхности дороги оптические
ДСДО-01. Технические условия».
