| Номер в госреестре | 93881-24 |
| Наименование СИ | Пикнометры |
| Обозначение типа СИ | ГКС-35 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань |
| Год регистрации | 2024 |
| Срок свидетельства | 20.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пикнометры ГКС-35 (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений плотности, реализуемого установками пикнометрическими, в состав которых входят пикнометры.
Конструктивно пикнометры выполнены в виде металлического сосуда цилиндрической формы с двойными стенками, снабженного предохранительным клапаном и двумя вентилями для заполнения и слива пробы. Для обеспечения термоизоляции полость между стенками корпуса пикнометра вакуумируется. Материал корпуса пикнометра -нержавеющая сталь. Исследуемая жидкость - жидкие нефтепродукты и газовый конденсат, не агрессивные к материалу пикнометра и уплотнений запорных кранов.
Краны пикнометров имеют патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок, а также для соединения двух пикнометров между собой.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в буквенно-цифровом формате наносится на тело пикнометра (рисунок 1) методом лазерной гравировки.
Общий вид пикнометров показан на рисунке 1.
Пломбирование пикнометров не предусмотрено.

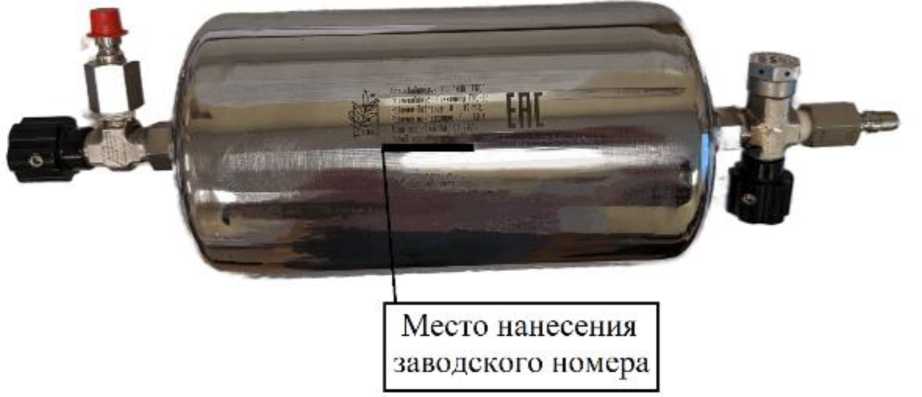

Рисунок 1 - Общий вид пикнометра с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики пикнометров
| Наименование характеристики | Значение |
| Номинальный внутренний объем пикнометра, см3 | 1000±100 * |
| Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра при атмосферном давлении и температуре 25 °С, см3 | ± 0,025 |
| Коэффициент изменения внутреннего объема пикнометра при отличии температуры жидкости от 25 °С, смз-оС4, не более | 0,1 |
| Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3^МПа-1, не более | 0,1 |
| * Действительные значения объема для каждого экземпляра приведены в паспортах на пикнометры. | |
Таблица_2_-_Основные_технические_характеристики_пикнометров
| Наименование характеристики | Значение |
| Габаритные размеры пикнометра (ВХШ*Г), мм, не более | 120x114,3x410 |
| Масса пустого пикнометра, г, не более | 5000 * |
| Условия эксплуатации: - рабочее давление исследуемой жидкости, МПа, не более - температура исследуемой жидкости, °С - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | 10 от 0 до +80 от -40 до +50 99 от 84,0 до 106,7 |
| * Действительные значения массы для каждого экземпляра приведены в паспортах на пикнометры. | |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы пикнометра, лет, не менее | 10 |
| Средняя наработка до отказа, ч | 30000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность пикнометров
| Наименование | Обозначение | Количество |
| Пикнометр | ГКС-35 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Процесс работы» руководства по эксплуатации «Пикнометры ГКС-35».
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603;
ТУ 26.51.52-029-94291860-2023 Пикнометр ГКС-35. Технические условия.
