| Номер в госреестре | 93670-24 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | WSS |
| Изготовитель | CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 31.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры конструктивно состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллон). Корпус и термобаллон термометров изготавливаются из нержавеющей стали различных марок. Термометры имеют исполнения с различными способами крепления термобаллона к корпусу.
Термометры относятся к показывающим стрелочным приборам погружного типа. Термометры имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по способу соединения корпуса и термобаллона, и по монтажным элементам.
Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термометров WSS
| Термометр биметаллический WSS - □□□□ 12 3 4 | |
| 1. Номинальный диаметр корпуса, мм | |
| 3 | 60 |
| 4 | 100 |
| 5 | 150 |
| 6 | 160 |
| 2. Тип присоединения корпуса к термобаллону | |
| 0 | Осевое (аксиальное) |
| 1 | Радиальное |
| 3 | Под углом 135° (тип тупого угла) |
| 8 | Под любым углом (тип с регулируемым углом наклона) |
| 3. Тип монтажного присоединения | |
| 0 | Отсутствует |
| 1 | Подвижный фитинг с наружной резьбой |
| 2 | Подвижный фитинг с внутренней резьбой |
| 3 | Неподвижное резьбовое соединение |
| 4 | Неподвижный фланец |
| 5 | Штуцер резьбовой |
| 6 | Подвижный фланец |
| 4. Тип защиты | |
| / | Дополнительная защита отсутствует |
| W | Защитная гильза |
| F | Коррозионно-стойкое покрытие корпуса |
| K | Устойчивость к вибрационным (сейсмостойким) нагрузкам |
Монтаж термометров на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз термометров приведены в технической документации предприятия-изготовителя.
Фотографии общего вида термометров биметаллических WSS приведены на рисунке 1. Места нанесения заводского номера и знака поверки приведены на рисунке 2.
Заводской номер термометров в виде цифрового обозначения, состоящего из арабских цифр, наносится на шкалу термометров и (или) на прикрепляемый к термометру металлический шильдик. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.

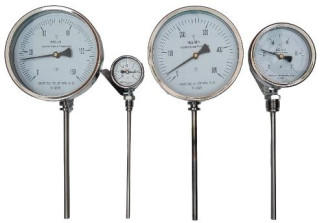

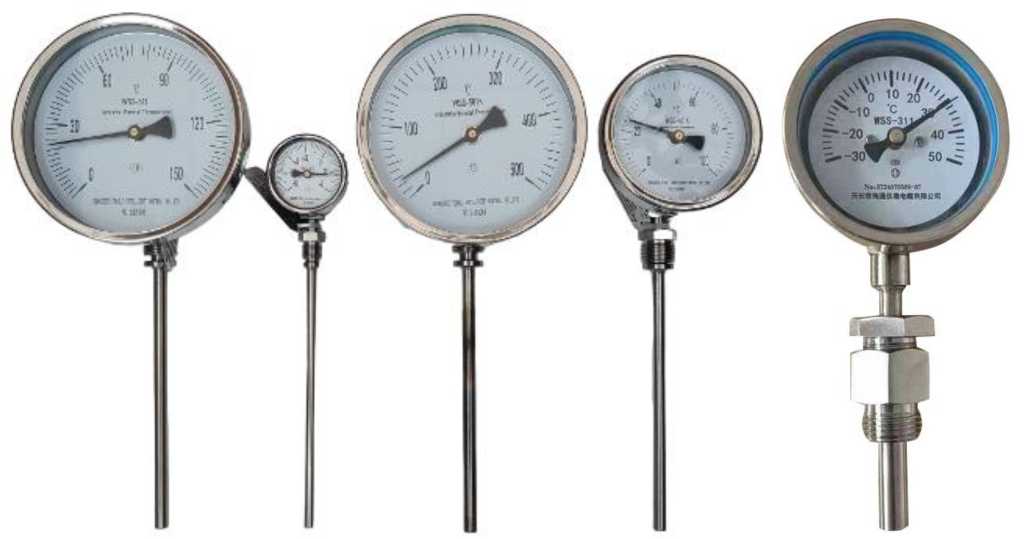

Рисунок 1 - Общий вид термометров биметаллических WSS
Места нанесения заводского номера
Место нанесения знака поверки
\
Ура
С-Ъдг 1 ■*ЗГГ1' Шопе» . _
Рисунок 2 - Общий вид термометров биметаллических WSS с указанием мест нанесения заводского номера
Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 2-3
Таблица 2 - Метрологические характеристики__________________________________________
| Диапазон измерений температуры(1), °С | Пределы допускаемой абсолютной погрешности (Л) (2), °С в зависимости от класса точности (3) | Цена деления шкалы, °С | |
| 1.0 | 1.5 | ||
| от -80 до +40 | ±2,0 | ±3,0 | 2 |
| от -40 до +80 | ±2,0 | ±3,0 | 2 |
| от -30 до +50 | ±2,0 | ±3,0 | 2 |
| от 0 до +50 | ±1,0 | ±1,5 | 1 |
| от 0 до +100 | ±2,0 | ±3,0 | 2 |
| от 0 до +150 | ±2,0 | ±3,0 | 2 |
| от 0 до +200 | ±2,0 | ±3,0 | 5 |
| от 0 до +300 | ±5,0 | ±7,5 | 5 |
| от 0 до +400 | ±5,0 | ±7,5 | 10 |
| от 0 до +500 | ±10,0 | ±15,0 | 10 |
| Примечания: (1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов измерений) не менее 50 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице. Диапазон измерений конкретного термометра приведен в паспорте. (2) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности. (3) - Класс точности нормирован только в технической документации предприятия-изготовителя и наносится на циферблат термометра (в виде обозначения «1.0» (соответственно для класса точности 1.0) или «1.5» (для класса точности 1.5)), также информация о классе точности приведена в паспорте на конкретный термометр. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр корпуса(1), мм | от 59 до 160 |
| Диаметр термобаллона(1), мм | от 4 до 12 |
| Длина монтажной части термобаллона(1), мм | от 30 до 3000 |
| Масса, кг, не более | 30 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -55 до +80 90 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Примечание: (1) - Конкретные значения габаритных размеров корпуса и термобаллона приведены в паспорте на термометры. | |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический | WSS(1) | 1 шт. |
| Паспорт | - | 1 экз. |
| Защитная гильза | - | 1 шт. (2) |
| Примечания: (1) - обозначение исполнения в соответствии с заказом; (2) - по дополнительному заказу. | ||
приведены в разделе «Проведение измерений» паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», Китай.
