Системы интеллектуальные управления процессами бурения IR-Operbot, 93651-24

Назначение

Системы интеллектуальные управления процессами бурения IR-Operbot (далее - системы) предназначены для измерений избыточного давления и силы постоянного тока.

Описание

Принцип действия систем основан на непрерывном измерении, преобразовании и обработке при помощи модулей измерительных контроллеров программируемых SIMATIC S7-1500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 60314-15) (далее -SIMATIC) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).

Системы осуществляют измерение параметров технологического процесса следующим образом:

- первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА;

- аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА от первичных ИП поступают на входы SIMATIC.

Цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных системы.

В состав средств измерений, применяемых в качестве первичных ИП ИК, входят преобразователи давления измерительные ОВЕН ПД100 (регистрационный номер 47586-11) (далее - ОВЕН).

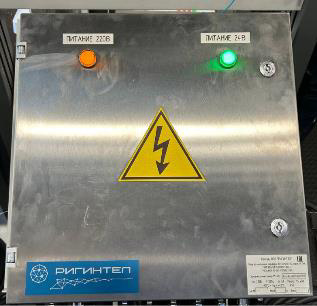

Общий вид системы представлен на рисунке 1.

Шкаф распределенной периферии (ШРП)

Шкаф управления программнологическим контроллером (ШУПЛК)

Панель HMI

Рисунок 1 - Общий вид составных элементов системы

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку шкафа управления программного-логическим контроллером. Общий вид маркировочной таблички представлен на рисунке 2.

Нанесение знака поверки на системы не предусмотрено.

Пломбирование систем не предусмотрено.

Россия ООО «РИГИНТЕЛ»

Система интеллектуальная управления процессами бурения IR-Operbot

Заводской номер: 075

Регистрационный номер декларации о соответствии

ЕАЭС N RU Д-Ки.РА05.В. 10589/24
