Дозатор весовой дискретного действия ДВ30МНРУ, 93081-24

Назначение

Дозатор весовой дискретного действия ДВ30МНРУ (далее — средство измерений) предназначен для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

В зависимости от значения массы в соответствии с предварительно заданной программой осуществляется управление питателем для формирования дозы материала.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи.

Терминология и обозначения метрологических характеристик приведены в соответствии с ГОСТ 8.610-2012.

Средство измерений представляет собой автоматический весовой дозатор дискретного действия для дозирования жидких нефтепродуктов, конструктивно состоит из основных частей, указанных далее.

Узел взвешивания предсталяет собой весы неавтоматического действия, включает в себя:

- грузоприемное устройство в виде платформы, опирающейся на тензорезисторный весоизмерительный датчик (далее - датчик);

- питатель: разливочная машина с выдвижным штоком, оборудованным регулировочной и запорной арматурой;

- электронный прибор CAS (изготовитель — «CAS», Корея) осуществляющий аналого-цифровое преобразование сигналов датчиков, их обработку и определение измеренного значения массы, управление процессом автоматического дозирования, в том числе устройствами регулирования скорости подачи материала, а также периферийными устройствами.

Узел взвешивания встроен в полуавтоматическую линию розлива, которая включает в себя:

- входной роликовый конвейер;

- выходной конвейер, оснащенный устройством закупоривания канистр.

Электронные приборы узлов взвешивания, а также устройства электрического питания и коммутации помещены в коммутационный шкаф. Показывающие устройства (сенсорный дисплей для отображения результатов взвешивания) органы управления средством измерений размещены на стенке коммутационного шкафа.

К средствам измерений данного типа относится дозатор весовой дискретного действия ДВ30МНРУ с заводским номером: 6191.

Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, крепится на боковую часть коммутационного шкафа и содержит следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- обозначение типа;

- заводской номер;

- дата изготовления (месяц-год);

- диапазон температур;

- напряжение питания;

- номинальная максимальная доза;

- номинальная минимальная доза;

- максимальная нагрузка;

- минимальная нагрузка;

- цена деления шкалы;

- диапазон выборки массы тары.

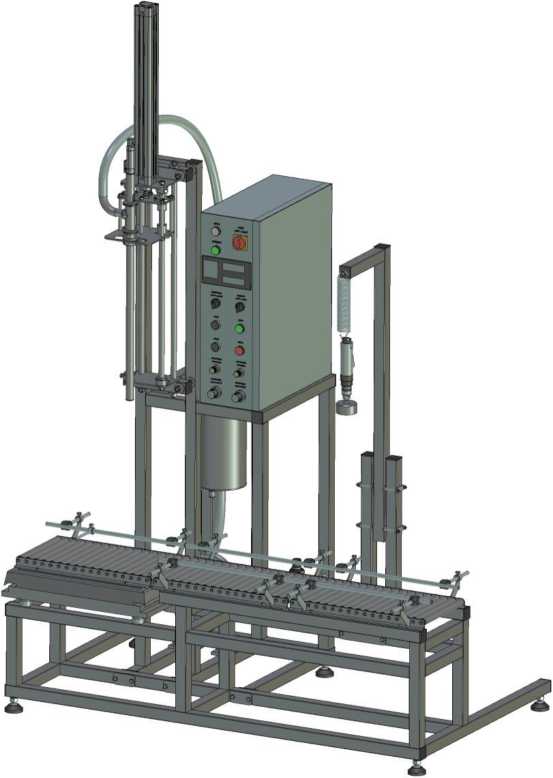

Рисунок 1 - Общий вид средства измерений

Заводской номер наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр;

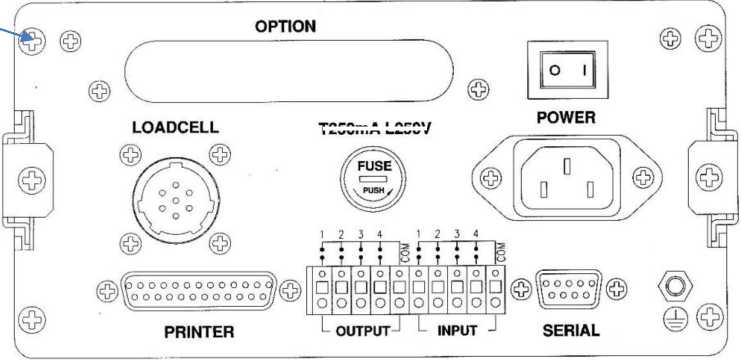

Схема пломбировки для защиты от несанкционированного доступа представлена на рисунке 2.

Место крепления свинцовой пломбы

T250mA L250V

Рисунок 2 — Схема пломбировки электронного прибора средства измерений.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве электронного прибора. ПО блока обработки результатов средства измерения защищено от несанкционированного доступа с помощью паролей различного уровня.

Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:

- пломбировка электронного прибора;

- разграничение прав доступа к режимам работы средства измерений с помощью пароля.

Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения доступны для просмотра при включении средства измерения.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 — Метрологические характеристики

Таблица 3 — Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на переднюю часть коммутационного шкафа, а также на титульный лист эксплуатационной документации способом типографской печати.

Комплектность

Таблица 4 — Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Порядок работы» документа «Дозатор весовой дискретного действия ДВ30МНРУ. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
