| Номер в госреестре | 93080-24 |
| Наименование СИ | Устройство весоизмерительное автоматическое |
| Обозначение типа СИ | EWK 3010 |
| Изготовитель | "Minebea Intec GmbH", Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройство весоизмерительное автоматическое EWK 3010 (далее — средство измерений) предназначено для измерений массы.
Принцип действия средства измерений основан на компенсации взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал возникающий и изменяющийся пропорционально массе взвешиваемого груза, при его прохождении по конвейерной ленте, преобразуется в измеренное значение массы. Измеренное значение массы отображается в визуальной форме на дисплее средства измерений. Измерительная информация может быть сохранена в запоминающем устройстве и/или передано на периферийное устройство.
Средство измерений представляет собой устройство весоизмерительное автоматическое для измерения массы объекта с последующей сортировкой.
Конструктивно средство измерений состоит из грузового конвейера с весовой ячейкой электромагнитной компенсации, блока обработки результатов EWK 3010 совмещенным с дисплеем, грузовой транспортной системой WS 60, фотоэлементами и устройством сортировки.
Фотоэлементы активируют процесс взвешивания с помощью, отражающей фотоячейки на выходной стороне грузового конвейера, по которому осуществляется транспортировка объекта измерений при взвешивании. Информация о массе взвешиваемого груза поступает в блок обработки результатов измерений и выводится на дисплей, а затем передается на устройство сортировки, которое представляет собой роликовый транспортер с опрокидывающим механизмом.
К данному типу относится устройство весоизмерительное автоматическое EWK 3010 с заводским номером EWK30_60KG-ETO-38737007.

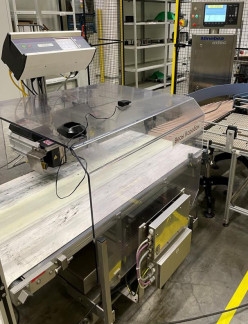

Общий вид средства измерений представлен на рисунке 1.

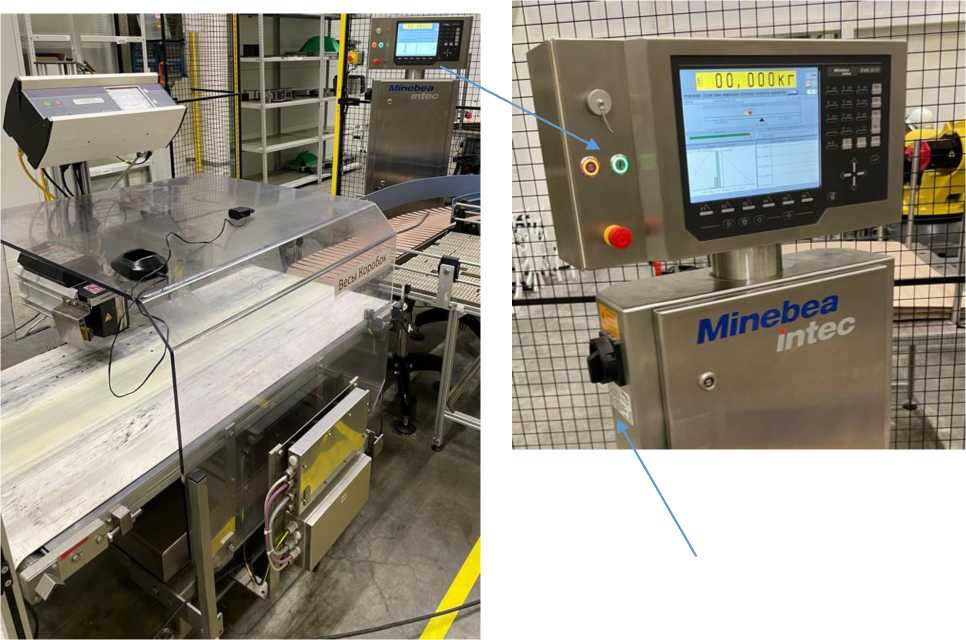

Место нанесения маркировочной таблички
Рисунок 1 - Общий вид средства измерений

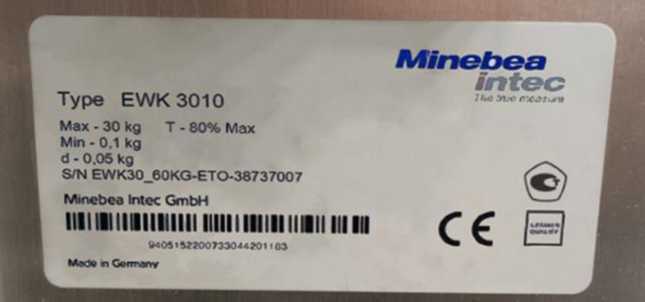

Рисунок 2 - Общий вид маркировочной таблички
Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, расположена на боковой поверхности средства измерений и содержит следующую основную информацию:
- знак утверждения типа;
- действительная цена деления (шкалы);
- максимальная нагрузка;
- минимальная нагрузка;
- диапазон выборки массы тары;
- заводской (серийный) номер.
Заводской номер наносится на маркировочную табличку типографским способом.
Пломбировка средства измерений не предусмотрена.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение (далее — ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Метрологически значимая часть ПО хранится в памяти блока EWK 3010 и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, стерто или скопировано через какой-либо интерфейс после загрузки.
Доступ к изменению метрологически значимой части осуществляется только в сервисном режиме с помощью административного пароля службами завода-изготовителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее блока EWK 3010 при нажатии кнопки «Service» на дисплее.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EWK 3010.100 |
| Номер версии (идентификационный номер) ПО | V5.44 R4.010 |
| Цифровой идентификатор ПО | _ |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка (Max), г | 30 000 |
| Минимальная нагрузка (Min), г | 100 |
| Действительная цена деления (шкалы)( d), г | 5 |
| Пределы допускаемой погрешности для любой нагрузки при поверке и эксплуатации зависимости от значения массы нагрузки в автоматическом режиме работы, г: от 100 до 2500 г включ., от 2500 до 10000 г включ., свыше 10000 г | ± 5 ± 10 ± 15 |
| Предел допускаемого стандартного отклонения при поверке и эксплуатации в зависимости от значения массы нагрузки, г: от 100 до 2500 г включ., от 2500 до 10000 г включ., свыше 10000 г | ± 5 ± 10 ± 15 |
| Диапазон выборки массы тары (Т-), % от Max | 80 |
Таблица 3 — Общие технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 15 до + 30 |
| - относительная влажность, %, не более | до 55 |
| Параметры электрического питания от сети переменного | |
| тока: | |
| напряжение, В | от 187 до 242 |
| частота, Гц | от 49 до 51 |
| Скорость транспортировки, м/с | от 0,19 до 1,62 |
| Габаритные размеры, мм, не более | |
| - высота | 1700 |
| - ширина | 600 |
| - длина | 1225 |
Наносится типографским способом на маркировочную табличку.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное автоматическое | EWK 3010 | 1 шт. |
| Устройство весоизмерительное автоматическое EWK 3010. Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз |
приведены в разделе 10 «Управление» документа «Устройство весоизмерительное автоматическое EWK 3010. Руководство по эксплуатации».
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
