| Номер в госреестре | 93079-24 |
| Наименование СИ | Устройство весоизмерительное автоматическое |
| Обозначение типа СИ | SYNUS 10 |
| Изготовитель | "Minebea Intec GmbH", Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройство весоизмерительное автоматическое SYNUS 10 (далее — средство измерений) предназначено для измерений массы.
Принцип действия средства измерений основан на компенсации взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал возникающий и изменяющийся пропорционально массе взвешиваемого груза, при его прохождении по конвейерной ленте, преобразуется в измеренное значение массы. Измеренное значение массы отображается в визуальной форме на дисплее средства измерений. Измерительная информация может быть сохранена в запоминающем устройстве и/или передано на периферийное устройство.
Средство измерений представляет собой устройство весоизмерительное автоматическое для измерения массы объекта с последующей сортировкой.
Конструктивно средство измерений состоит из грузового конвейера с весовой ячейкой электромагнитной компенсации, блока обработки результатов EWK 3010 совмещенным с дисплеем, грузовой транспортной системой WS 60, фотоэлементами и устройством сортировки.
Фотоэлементы активируют процесс взвешивания с помощью, отражающей фотоячейки на выходной стороне грузового конвейера, по которому осуществляется транспортировка объекта измерений при взвешивании. Информация о массе взвешиваемого груза поступает в блок обработки результатов измерений и выводится на дисплей, а затем передается на устройство сортировки, которое представляет собой роликовый транспортер с опрокидывающим механизмом.
К данному типу относится устройство весоизмерительное автоматическое SYNUS 10 с заводским номером SYNUS2_1-38737006.

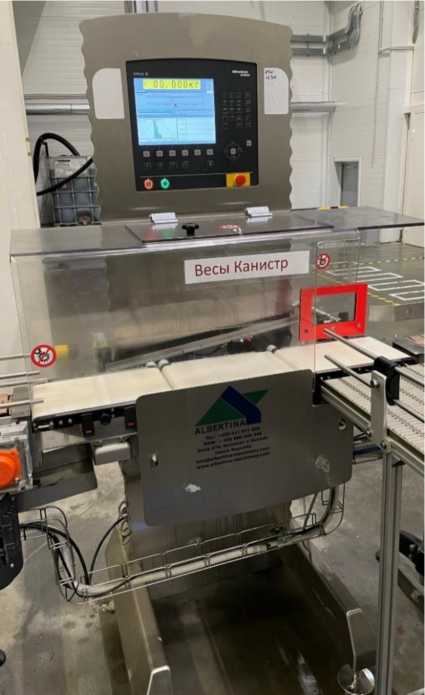

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений (слева)

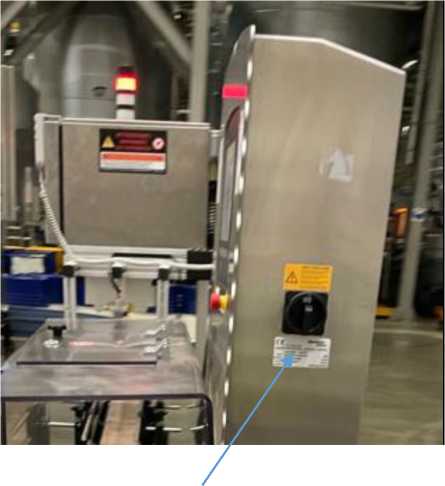

Место нанесения маркировочной таблички

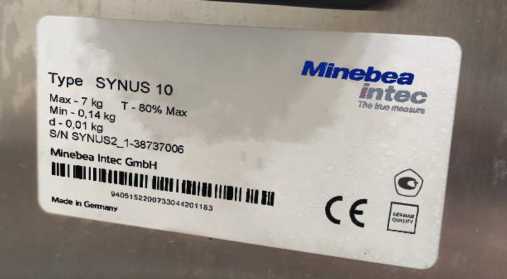

Рисунок 2 - Общий вид маркировочной таблички
Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, расположена на боковой поверхности средства измерений и содержит следующую основную информацию:
- знак утверждения типа;
- действительная цена деления (шкалы);
- максимальная нагрузка;
- минимальная нагрузка;
- диапазон выборки массы тары;
- заводской (серийный) номер.
Заводской номер SYNUS2_1-38737006 наносится на маркировочную табличку типографским способом.
Пломбировка средства измерений не предусмотрена.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение (далее — ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Метрологически значимая часть ПО хранится в памяти блока SYNUS 10 и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, стерто или скопировано через какой-либо интерфейс после загрузки.
Доступ к изменению метрологически значимой части осуществляется только в сервисном режиме с помощью административного пароля.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее блока SYNUS 10 при нажатии кнопки «Service» на дисплее.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EWK 3010.100 |
| Номер версии (идентификационный номер) ПО | V5.44 R4.010 |
| Цифровой идентификатор ПО | _ |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка (Max), г | 7000 |
| Минимальная нагрузка (Min), г | 140 |
| Действительная цена деления (шкалы)( d), г | 1 |
| Пределы допускаемой погрешности для любой нагрузки при поверке и эксплуатации зависимости от значения массы нагрузки в автоматическом режиме работы, г: от 140 до 7000 г включ. | ±5 |
| Предел допускаемого стандартного отклонения при поверке и эксплуатации в зависимости от значения массы нагрузки, г: от 140 до 7000 г включ. | ±5 |
| Диапазон выборки массы тары (Т-), % от Max | 80 |
Таблица 3 — Общие технические характеристики
| Наименование характеристики | Показатель |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от + 15 до + 30 до 55 |
| Параметры электрического питания от сети переменного тока: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 |
| Скорость транспортировки, м/с | от 0,19 до 1,62 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 1700,0 1020,0 1000,0 |
| Масса, кг, не более | 350 |
Наносится типографским способом на эксплуатационную документацию и офсетным способом на маркировочную табличку.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное автоматическое | SYNUS 10 | 1 шт. |
| Устройство весоизмерительное автоматическое SYNUS 10. Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз |
приведены в разделе 10 «Эксплуатация» документа «Устройство весоизмерительное автоматическое SYNUS 10. Руководство по эксплуатации».
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
