| Номер в госреестре | 93042-24 |
| Наименование СИ | Уровнемеры магнитные поплавковые |
| Обозначение типа СИ | UHZ56000 |
| Изготовитель | Beijing Far East Instrument Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 28.08.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры магнитные поплавковые UHZ56000 (далее - уровнемеры) предназначены для измерений уровня жидкостей в резервуарах.
Принцип действия основан на измерении перемещения поплавка в зависимости от изменения уровня жидкости в байпасной трубе, соединенной с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка. Магнитное поле поплавка, бесконтактно, через стенку байпасной камеры, воздействует на элементы индикатора уровня, смонтированного снаружи байпасной камеры, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с красного на белый и наоборот при понижении уровня. Конструктивно уровнемер состоит из: поплавка, измерительной камеры, указателя уровня.
Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Конструкцией уровнемера не предусмотрено нанесение знака поверки и пломбирование.
Рисунок 1 - Общий вид уровнемеров

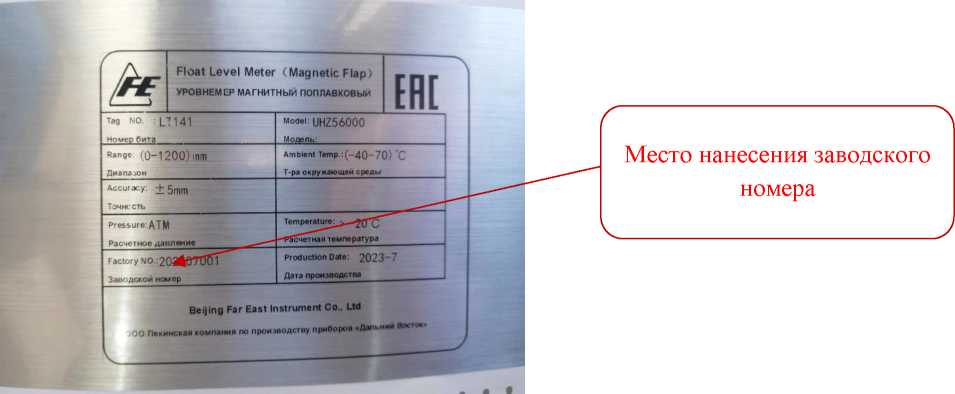

Рисунок 2 - Общий вид маркировочной таблички уровнемеров
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений уровня, мм | от 200 до 6000 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: температура окружающей среды, °С | от -60 до +60 |
| относительная влажность, не более, % | 100 |
| Габаритные размеры, мм, не более: длина | 6750 |
| ширина | 350 |
| высота | 350 |
| Масса, кг, не более | 50 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Маркировка взрывозащиты | 1ExdbIIC T6...T4 Gb X lEx db IIICT 6Gb X |
наносится на маркировочную табличку уровнемеров, а также титульный лист руководства по эксплуатации типографским способом
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемер магнитный поплавковый | UHZ56000 | 1 |
| Руководство по эксплуатации | _ | 1 |
| Имитатор уровня1) | - | 1 |
| 1) поставляется по отдельному заказу | ||
приведены в разделе 2.2 «Принцип работы» руководства по эксплуатации.
Приказ Росстандарта от 30 ДЕКАБРЯ 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Beijing Far East Instrument Co., Ltd. Уровнемеры магнитные поплавковые UHZ56000.
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 07.06.2025 |
