| Номер в госреестре | 92950-24 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПРОММОНТАЖСТРОЙ" (ООО "КЗМК ПМС"), Ленинградская область, Кингисеппский м.р-н, г. Ивангород |
| Год регистрации | 2024 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально установленный одностенный или двустенный стальной односекционный или многосекционный сосуд цилиндрической формы с усечено-коническими днищами.
Резервуары предназначены для подземного и наземного расположения.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары изготавливаются в модификациях, которые отличаются расположением
резервуаров, количеством секций и номинальной вместимостью. _______Структура обозначения модификаций резервуаров:
| ХХХ | х | _ | Х | / | Х | (Х+Х+Х) | |
| Номинальная вместимость секций (для многосекционных резервуаров). | |||||||
| Количество секций (для многосекционных резервуаров). | |||||||
| Номинальная вместимость резервуара, м3. | |||||||
| Расположение резервуара: п - подземный, н - наземный | |||||||
| РГС | - резервуар одностенный; РГСД - резервуар двустенный. | ||||||
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится ударным способом на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к технологической шахте резервуара (для подземных резервуаров) или к днищу резервуаров (для наземных резервуаров).
Общий вид резервуаров РГС представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуаров не предусмотрено.
ООО «КЗМК ПМС»
ТИП РЕЗЕРВУАРА
ЗАВ. НОМЕР
ДАТА ИЗГОТ.
ОБЪЕМ М3
МАССА КГ
Рисунок 1 - Маркировочная табличка

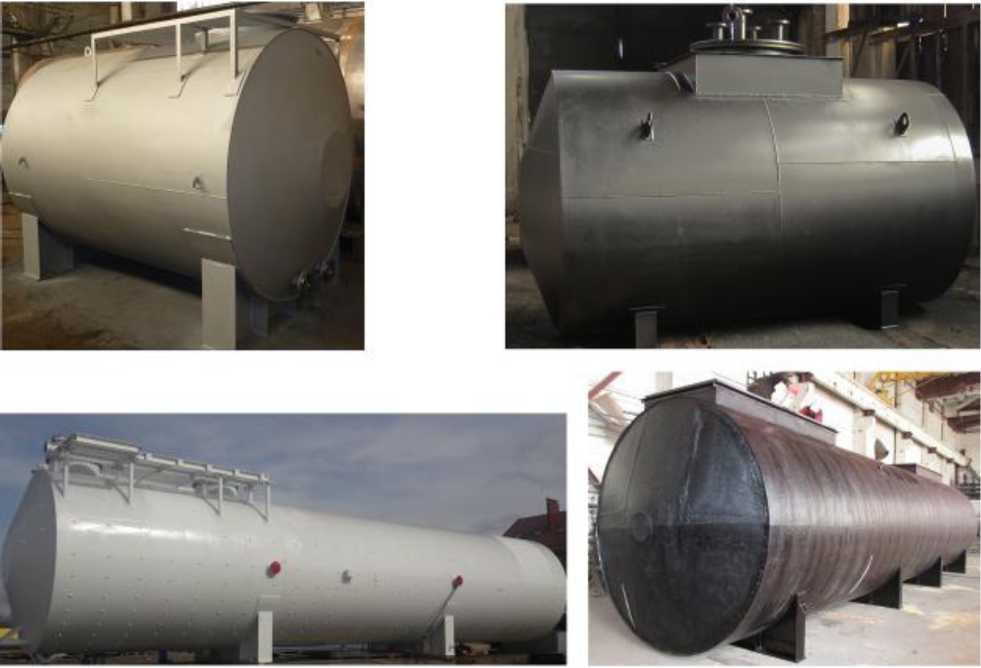

Рисунок 2 - Общий вид резервуаров
Таблица 1 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Геометрические размеры, мм, не более*: Длина Диаметр | 14900 3250 |
| Масса, кг, не более* | 18200 |
| Средний срок службы, лет, не менее | 20 |
| * - Фактические значения указываются в паспорте резервуара | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||||||
| РГСн-3 | РГСДп-3 | РГСн-5 | РГСДп-5 | РГСн-8 | РГСДп-8 | РГСн-10 | РГСДп-10 | РГСн-10/2(5+5) | РГСДп-10/2(5+5) | |
| Номинальная вместимость резервуара (секций), м3 | 3 | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 (5+5) | 10 (5+5) |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||||||
| РГСн-12 | РГСДп-12 | РГСн-12/2(6+6) | РГСДп-12/2(6+6) | РГСн-15 | РГСДп-15 | РГСн-15/2(7,5+7,5) | РГСДп-15/2(7,5+7,5) | РГСн-17 | РГСДп-17 | |
| Номинальная вместимость резервуара (секций), м3 | 12 | 12 | 12 (6+6) | 12 (6+6) | 15 | 15 | 15 (7,5+7,5) | 15 (7,5+7,5) | 17 | 17 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||||||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||||||
| РГСн-17/2(10+7) | РГСДп-17/2(10+7) | РГСн-20 | РГСДп-20 | РГСн-20/2(10+10) | РГСДп-20/2(10+10) | РГСн-25 | РГСДп-25 | РГСн-25/2(15+10) | РГСДп-25/2(15+10) | |
| Номинальная вместимость резервуара (секций), м3 | 17 (10+7) | 17 (10+7) | 20 | 20 | 20 (10+10) | 20 (10+10) | 25 | 25 | 25 (15+10) | 25 (15+10) |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||||||
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||||||
| РГСн-30 | РГСДп-30 | РГСн-30/2(15+15) | РГСДп-30/2(15+15) | РГСн-30/2(20+10) | РГСДп-30/2(20+10) | РГСн-40 | РГСДп-40 | РГСн-40/2(20+20) | РГСДп-40/2(20+20) | |
| Номинальная вместимость резервуара (секций), м3 | 30 | 30 | 30 (15+15) | 30 (15+15) | 30 (20+10) | 30 (20+10) | 40 | 40 | 40 (20+20) | 40 (20+20) |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||||||
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||||||
| РГСн-40/2(25+15) | РГСДп-40/2(25+15) | РГСн-50 | РГСДп-50 | РГСн-50/2(15+35) | РГСДп-50/2(15+35) | РГСн-50/2(25+25) | РГСДп-50/2(25+25) | РГСн-50/2(30+20) | РГСДп-50/2(30+20) | |
| Номинальная вместимость резервуара (секций), м3 | 40 (25+15) | 40 (25+15) | 50 | 50 | 50 (15+35) | 50 (15+35) | 50 (25+25) | 50 (25+25) | 50 (30+20) | 50 (30+20) |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||||||
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||||||
| РГСн-50/2(10+40) | РГСДп-50/2(10+40) | РГСн-50/3(15+15+20) | РГСДп-50/3(15+15+20) | РГСн-60 | РГСДп-60 | РГСн-60/2(30+30) | РГСДп-60/2(30+30) | РГСн-60/2(35+25) | РГСДп-60/2(35+25) | |
| Номинальная вместимость резервуара (секций), м3 | 50 (10+40) | 50 (10+40) | 50 (15+15+20) | 50 (15+15+20) | 60 | 60 | 60 (30+30) | 60 (30+30) | 60 (35+25) | 60 (35+25) |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||||||
Таблица 8 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||||||
| РГСн-60/2(40+20) | РГСДп-60/2(40+20) | РГСн-60/3(20+20+20) | РГСДп-60/3(20+20+20) | РГСн-75 | РГСДп-75 | РГСн-75/2(40+35) | РГСДп-75/2(40+35) | РГСн-75/2(45+30) | РГСДп-75/2(45+30) | |
| Номинальная вместимость резервуара (секций), м3 | 60 (40+20) | 60 (40+20) | 60 (20+20+20) | 60 (20+20+20) | 75 | 75 | 75 (40+35) | 75 (40+35) | 75 (45+30) | 75 (45+30) |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||||||
Таблица 9 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||||||
| РГСн-80 | РГСДп-80 | РГСн-80/2(40+40) | РГСДп-80/2(40+40) | РГСн-80/2(50+30) | РГСДп-80/2(50+30) | РГСн-80/2(60+20) | РГСДп-80/2(60+20) | РГСн-100 | РГСДп-100 | |
| Номинальная вместимость резервуара (секций), м3 | 80 | 80 | 80 (40+40) | 80 (40+40) | 80 (50+30) | 80 (50+30) | 80 (60+20) | 80 (60+20) | 100 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||||||
Таблица 10 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||
| РГСн-100/2(50+50) | РГСДп-100/2(50+50) | РГСн-100/2(60+40) | РГСДп-100/2(60+40) | РГСн-100/2(70+30) | РГСДп-100/2(70+30) | |
| Номинальная вместимость резервуара (секций), м3 | 100 (50+50) | 100 (50+50) | 100 (60+40) | 100 (60+40) | 100 (70+30) | 100 (70+30) |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | РГС.00.002.2015 РЭ | 1 экз. |
приведены в разделе 5 «Порядок работы» паспорта.
ТУ 3615-001-05021828-2015 Резервуары и емкости горизонтальные стальные цилиндрические типа ЕП (без подогрева) и РГС (РГСД). Технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 07.06.2025 |
