| Номер в госреестре | 92794-24 |
| Наименование СИ | Цилиндры мерные 1-го класса точности |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Профессиональное лабораторное оснащение" (ООО "ПРОЛАБ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 06.08.2029 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Цилиндры мерные 1-го класса точности (далее - цилиндры) предназначены для измерений объёма жидкости.
Цилиндры представляют собой градуированные стеклянные сосуды цилиндрической формы с носиком и стеклянным основанием. По всей длине цилиндров нанесены отметки в виде оцифрованной шкалы. Числовые обозначения шкалы цилиндров нанесены над соответствующими отметками с правой стороны шкалы снизу вверх. Число, равное номинальной вместимости, указано сверху.
Принцип действия цилиндров основан на измерении определённого объёма жидкости, содержащейся в цилиндре, при температуре плюс 20 °С, выраженного в см3 , при наполнении ею до отметки шкалы, соответствующей необходимой вместимости.
Цилиндры вымеряют на наливной объём.
Цилиндры изготавливают различной вместимости. К данному типу средства измерений относятся цилиндры вместимостью 5, 10, 25, 50, 100, 250, 500, 1000 и 2000 см3.
Знак поверки наносится на боковую поверхность цилиндра.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв русского алфавита и арабских цифр, наносится либо методом нанесения горячей деколи, либо методом шелкографии, либо каплеструйным методом, либо методом печати с последующим закреплением печати ультрафиолетом, либо способом лазерной гравировки на верхнюю поверхность цилиндра в месте, указанном на рисунке 2.
Общий вид средства измерений представлен на рисунках 1 и 2.

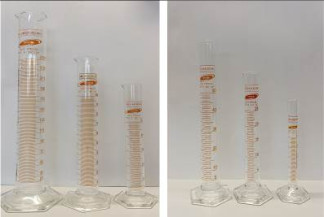

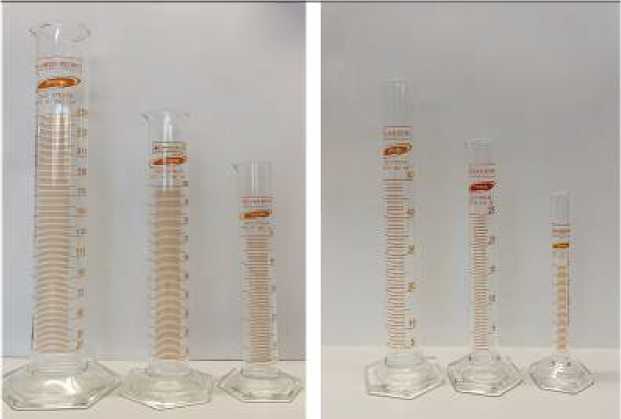

Рисунок 1 - Общий вид цилиндров мерных 1-го класса точности

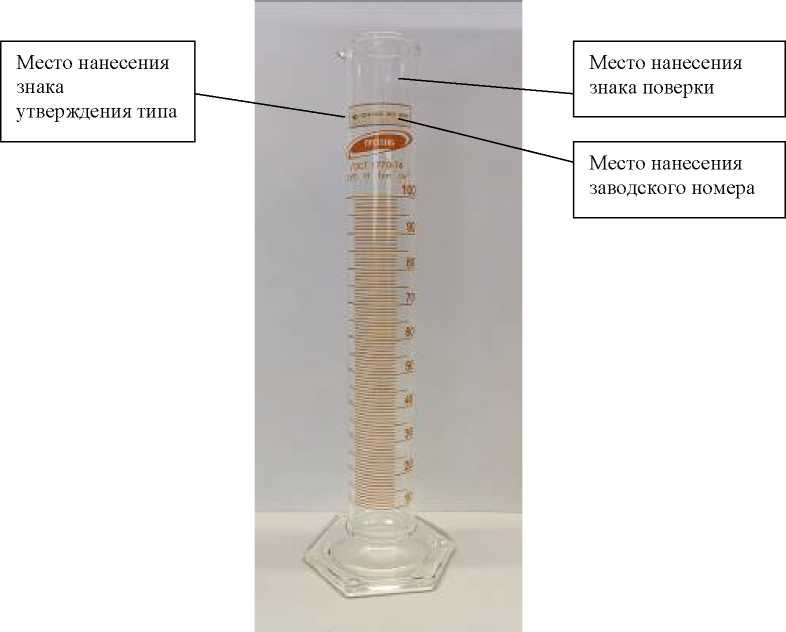

Рисунок 2 - Общий вид цилиндра мерного 1-го класса точности с указанием мест нанесения знака поверки, знака утверждения типа и заводского номера
Пломбирование цилиндров не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||||
| Вместимость цилиндров, 3 см3 | 5 | 10 | 25 | 50 | 100 | 250 | 500 | 1000 | 2000 |
| Цена наименьшего ____ _ _ 3 деления, см | 0,1 | 0,2 | 0,5 | 1,0 | 1,0 | 2,0 | 5,0 | 10,0 | 20,0 |
| Объём, соответствую щий нижней отметке, см3 | 0,5 | 1,0 | 3,0 | 5,0 | 10,0 | 20,0 | 50,0 | 100,0 | 200,0 |
| Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, см3 | ±0,10 | ±0,10 | ±0,25 | ±0,25 | ±0,50 | ±1,25 | ±2,50 | ±5,00 | ±10,00 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||||
| Вместимость цилиндров, см3 | 5 | 10 | 25 | 50 | 100 | 250 | 500 | 1000 | 2000 |
| Диаметр основания цилиндра, мм, не менее | 30 | 40 | 45 | 50 | 60 | 70 | 90 | 115 | 140 |
| Высота цилиндра, мм, не более | 115 | 140 | 170 | 200 | 260 | 335 | 390 | 470 | 570 |
наносится на верхнюю поверхность цилиндра методом трафаретной печати с последующим вжиганием краски и на этикетку типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Цилиндр мерный 1-го класса точности | _ | количество по требованию заказчика |
| Этикетка | _ | 1 экз. |
| Коробка упаковочная | _ | 1 шт. |
приведены в разделе 1 «Назначение» в документе Этикетка.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расхода жидкости» (часть 3-я);
ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия.
