| Номер в госреестре | 92639-24 |
| Наименование СИ | Вольтметры |
| Обозначение типа СИ | В72 ТЕ |
| Изготовитель | YUEQING BOSEN IMPORT &EXPORT CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 18.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры В72 ТЕ (далее - вольтметры) предназначены для напряжения в цепях переменного тока.
Вольтметры являются приборами электромагнитной системы и состоят из электроизолированного пластмассового корпуса с токопроводящими стержнями, лицевой крышки и измерительного механизма. Измерительный механизм состоит из скрепляющей обоймы, на которой установлена катушка и шкала, подвижная часть которой состоит из оси, сердечника и стрелки. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через катушку, с подвижной частью.
На корпус вольтметров наносится информация, позволяющая однозначно идентифицировать каждый экземпляр: заводской номер в виде буквенно-цифрового обозначения в виде наклейки, дата изготовления, наименование производителя, диапазон измерения, класс точности и тип включения.
Защита от несанкционированного доступа предусмотрена разрушаемой пломбой в виде наклейки.
Заводской номер наносится на боковую сторону корпуса вольтметра. Общий вид вольтметров, места нанесения маркировки, заводского номера, знака утверждения типа и пломбы представлены на рисунке 2, 3.
Обозначение вольтметров представлено на рисунке 1.
В72 ТЕ - I
Наименование серии
Диапазон напряжения
Рисунок 1 - Обозначение вольтметров

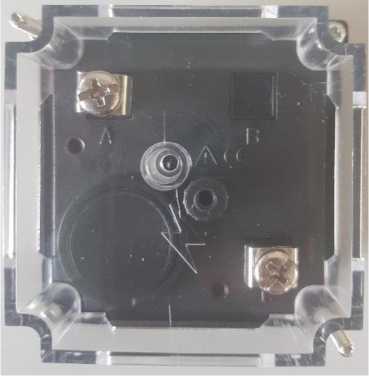

Места нанесения маркировки, заводского номера, пломб и знака утверждения типа
Рисунок 2 - Общий вид Вольтметров
В72-450
Диапазон измерения: 450В
Частота: 50Гц
Класс точности: 1,5
Включение:непосредственное
Произведено Юэоег Бозен Импорт энд Экспорт Ко Лтд. КНР Made by YUEQMG BOSEN IMPOST &EXPORT COLTD, PRC
Рисунок 3 - Пример маркировки Вольтметров
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока, В: - непосредственного включения | от 0 до 150; от 0 до 300; от 0 до 450; от 0 до 600 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности напряжения переменного тока, %: | ±1,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в пределах рабочих условий измерений на каждые 10 °С изменения температуры, % | ±0,75 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля с напряженность 400 А/м при самом неблагоприятном направлении магнитного поля окружающей среды, % | ±1,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением влажности окружающей среды от нормальных условий измерений в пределах рабочих условий измерений, % | ±1,5 |
Таблица 3 - Основные технические характеристики
| Характеристика | Значение |
| Потребляемая мощность, В^А, не более - для вольтметров до 250 В - для вольтметров св. 250 В | 5 10 |
| Номинальная частота, Гц | 50±1 |
| Габаритные размеры (ШхДхВ), мм, не более | 72x72x70 |
| Масса, кг | 0,25 |
| Нормальные условия измерения: - температура окружающей среды, °С - относительная влажность, %, не более | от +20 до +30 от 30 до 80 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более | от -20 до +40 95 |
наносится методом наклейки на корпус амперметра и на титульный лист паспорта типографским.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Вольтметр | В72 ТЕ | 1 |
| Паспорт. Руководство по эксплуатации | - | 1 |
| Набор крепежа | - | 1 |
приведены в паспорте.
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2-109 Гц»;
Стандарт предприятия. Вольтметры В72 ТЕ.
